Surfaces de composant des profiles complexes

En listant les composants d'un élément profilé, vous pouvez choisir

•le composant de profil à lister

•lequel de ses plans doit être utilisé pour calculer sa superficie

Choisir composants de profil pour listes de surface

1.Sélectionnez un élément profilé.

2.Dans le menu contextuel, choisissez Editer composite/profil sélectionné.

3.Dans la fenêtre Editeur de profils, sélectionnez une hachure (qui représente un composant).

4.Dans le Gestionnaire de profils (Options > Profils complexes > Gestionnaire de profils), activez la case à cocher Lister surface de composant pour chaque composant dont vous voulez lister la surface.

Dans cet exemple, vous éditerez un élément nommé Mur brique avec fondation. La case à cocher du revêtement est active, la superficie du revêtement sera donc incluse à la nomenclature. La surface de la fondation, par contre, est sans intérêt, sa case à cocher est inactive.

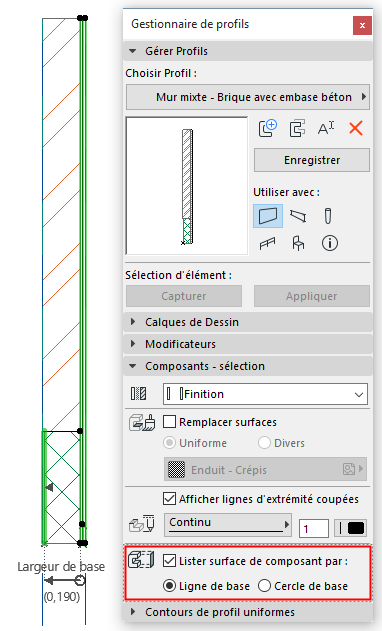

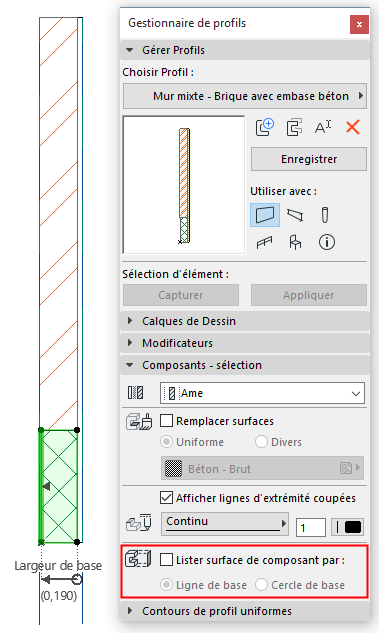

Lister surface de composant : Actif sur le revêtement, inactif sur la fondation

5.Cliquez sur Mémoriser profil pour enregistrer les changements.

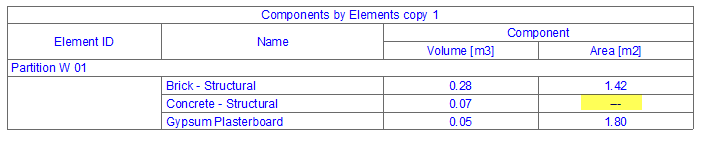

6.La surface du composant fondation béton n'est pas incluse dans la nomenclature.

Choisir un plan à utiliser pour le calcul de superficie

La superficie projetée de chaque composant est calculée selon une ligne de base ou un cercle de base affiché dans l'Editeur de profils.

Remarque : Pour voir les Lignes de base dans l'Editeur de Profil, assurez-vous d'avoir activé Vue > Options affichage écran > Ligne/Cercle de base de surface de composant.

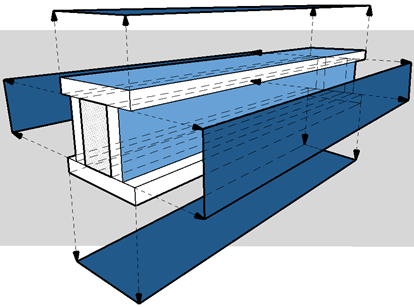

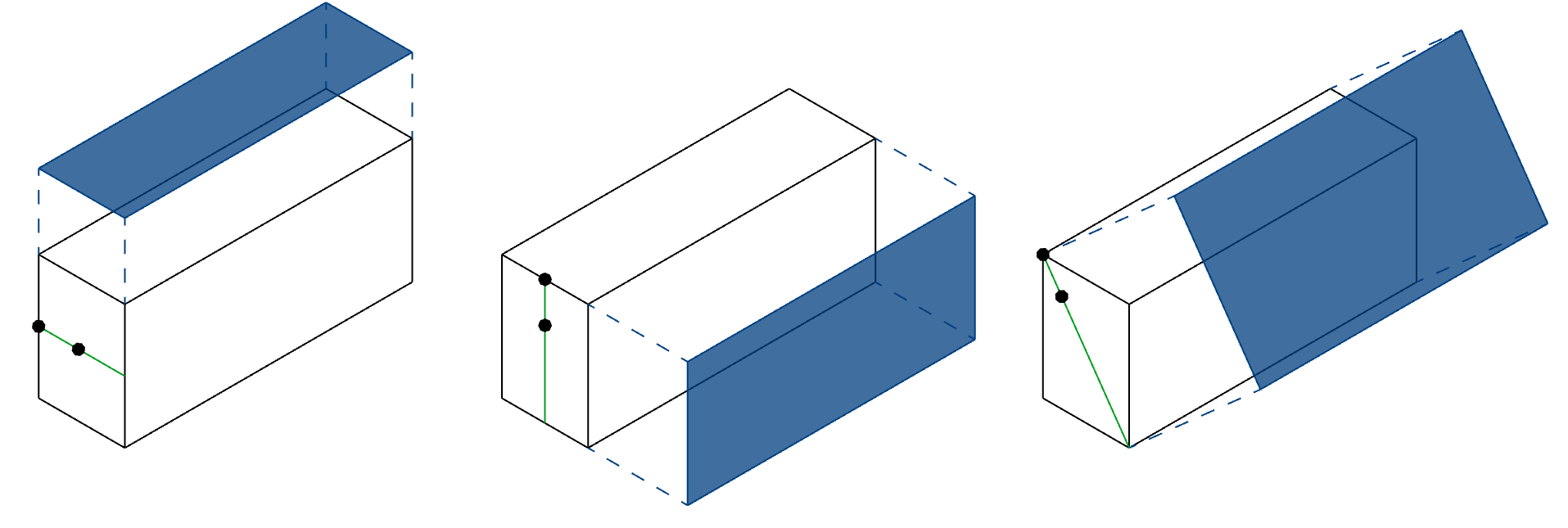

•La Ligne de base est utilisée pour calculer la surface du composant comme si elle était projetée sur la surface plate représentée par la ligne. Par défaut, la ligne de base est située le long du segment le plus long du profil.

•Le Cercle de base est utilisé pour calculer la surface comme si elle était projetée sur un composant arqué.

Vous pouvez éditer graphiquement la ligne/le cercle de base : Ceci modifie le plan utilisé pour calculer la superficie du composant.

Dans cet exemple, vous avez besoin de la superficie du poteau générique sur sa surface horizontale.

1.Dans l'Editeur de profil, sélectionnez le composant.

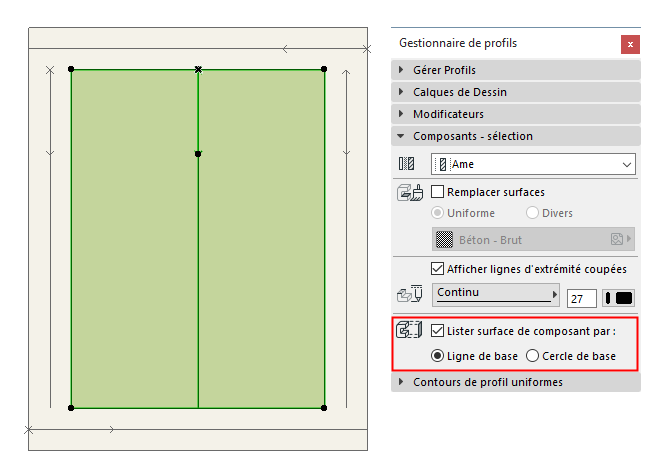

2.Activez la case à cocher Lister surface de composant.

Vous voyez que la ligne de base du composant est verticale, mais ce n'est pas de cette surface dont vous avez besoin.

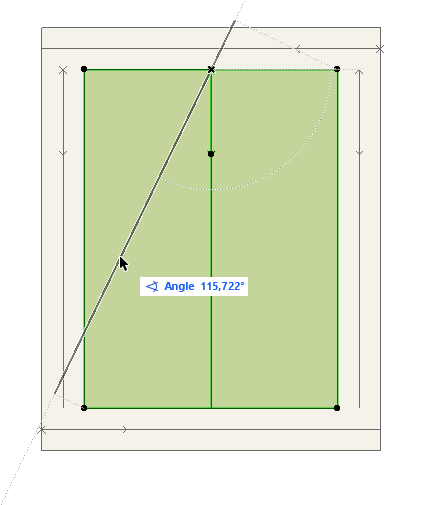

3.Dans la fenêtre Editeur de profil, sélectionnez la ligne de base et faites-lui subir une rotation vers la position horizontale.

4.Cliquez sur Mémoriser profil pour enregistrer les changements.

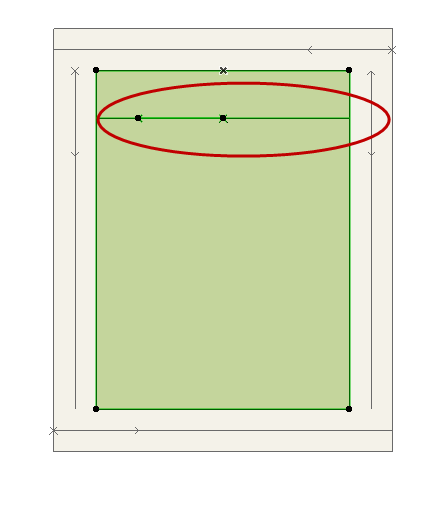

5.La surface horizontale du poteau est incluse dans la nomenclature.

Pour des informations générales sur l'édition dans le Gestionnaire de profils, voir Gestionnaire de profils.
