Relier des éléments à une autre Variante

Supposons que vous ayez ajouté des murs à une Variante et que vous décidiez qu'ils devraient plutôt faire partie du Modèle principal. Vous pouvez relier ces éléments au Modèle principal.

Utilisez l'une des méthodes suivantes :

•la palette Variantes

•Options de l’élément.

•Nomenclature d'éléments

Remarque : Vous ne pouvez relier que des éléments éditables. Les éléments non éditables (verrouillés) ne seront pas reliés. Vérifiez le retour sur la palette ou dans le dialogue pour vous assurer que les éléments sélectionnés sont éditables.

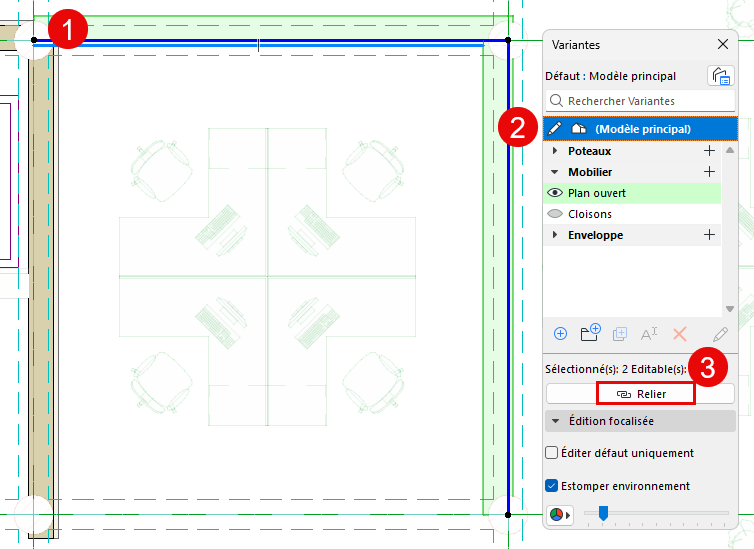

Utilisation de la palette Variantes

1.Sélectionner les éléments à relier.

2.Dans la palette Vairantes, cliquez sur "Modèle principal" auquel vous voulez lier les éléments. La surbrillance verte indique que les éléments sélectionnés appartiennent actuellement à la variante "Ouvert".

3.Cliquez sur Relier. Les éléments appartiennent désormais au Modèle principal.

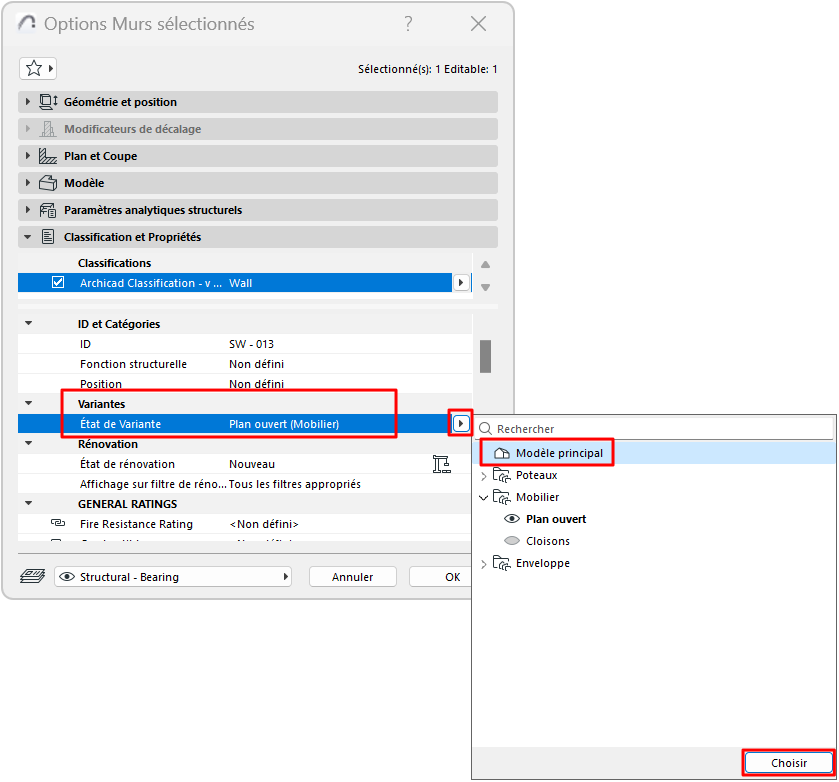

Utiliser le dialogue de paramétrage de l'élément

1.Sélectionner les éléments à relier.

2.Ouvrez le dialogue de paramétrage des éléments sélectionnés.

3.Dans le volet Classification et Propriétés (sous Variantes - État de variante), choisissez la variante ou le modèle principal souhaité.

4.Cliquez sur Choisir pour relier les éléments sélectionnés.

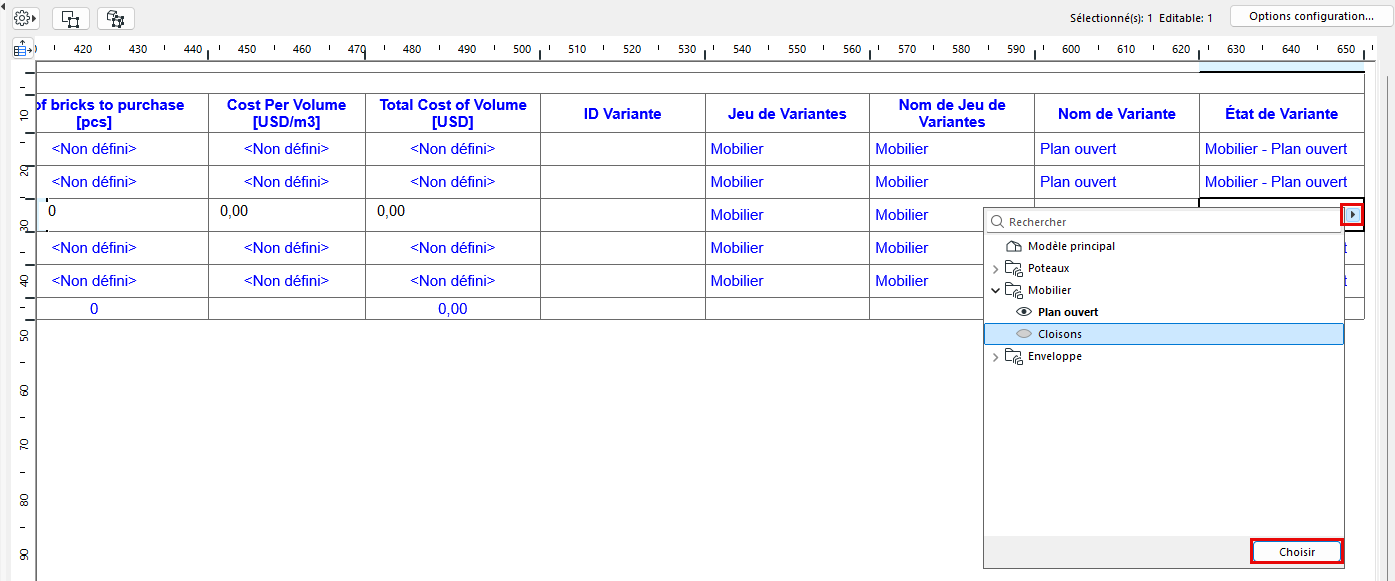

Relier dans la nomanclature d’éléments

Vous pouvez également relier le statut d'une variante dans une nomenclature d’éléments :
