Éditer le diamètre des segments - avec la palette contextuelle

Disponible avec Archicad Collaborate

Modifier le diamètre d'un segment de cheminement (gaine, tuyau ou chemin de câble).

1.Sélectionnez un cheminement

2.Cliquez sur la ligne de référence du segment que vous souhaitez éditer

Remarque : Activez les lignes de référence MEP dans les vues 2D depuis Vue > Options vue écran.

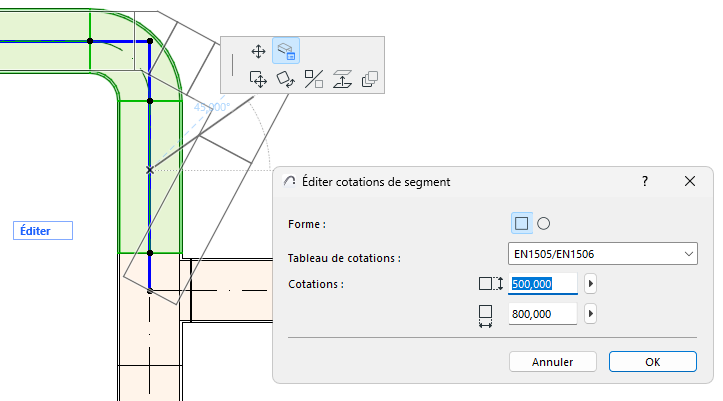

3.Dans la palette contextuelle, sélectionnez Éditer dimensions du segment.

4.Dans le dialogue, vous pouvez éditer la forme du segment (uniquement pour les gaines) ; son tableau de dimensions : et les dimensions des segments.

5.Cliquez sur OK pour mettre à jour le segment dans le modèle.

Les dimensions disponibles se réfèrent au tableau des dimensions sélectionné (défini dans Options Cheminement > Préférences du projet > Spécifications de cheminement).

Voir aussi Optimisation taille de gaine.
