Disponible avec Archicad Collaborate

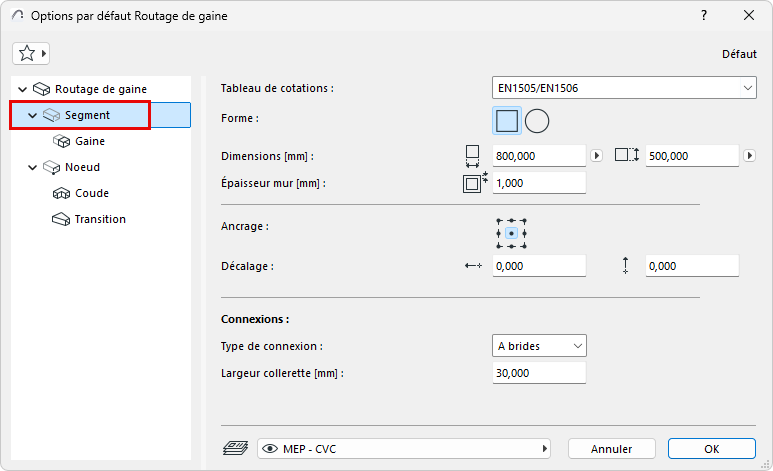

Tableau de cotations
Choisissez un tableau de dimensions. (Définissez les tableaux dans Spécifications de routage.)
Forme
(Gaine uniquement :) Choisissez une coupe transversale : Rectangulaire ou circulaire.
Cotations
•(Gaine uniquement :) Pour les rectangulaires : Saisissez les dimensions de la coupe transversale.
•Choisissez une norme de dimension circulaire dans les tableaux de dimensions que vous avez définis. Voir Spécifications de routage.
Remarque : Vous pouvez personnaliser la coupe transversale de n'importe quel segment lors de la saisie - voir Modifier les paramètres du cheminement à la volée.
Epaisseur de Mur
Épaisseur du mur de l'élément MEP.
Alignement et décalage
voir Modifier la ligne de référence du segment - alignement et décalage
Choisissez le type approprié (par exemple, A bride, Soudé, Simple) - cela varie en fonction du type de cheminement. Saisissez une largeur/un diamètre, le cas échéant.
Les coudes et les noeuds du segment utiliseront ces connexions en conséquence.
Remarque : Lorsque vous démarrez un élément de cheminement à partir d'un objet MEP autonome, l'élément de cheminement "hérite" automatiquement du type de connexion de l'objet, au lieu du type de connexion défini pour l'élément de cheminement.
