Ligne vide : Supprimer la valeur DN d'un segment de gaine ou de tuyau

Lors de la duplication et de l'édition des tableaux de dimensions : Utilisez la commande "Ligne vide" sur la page du segment de la gaine ou de tuyau pour supprimer les entrées inutiles.

Par conséquent, vous devrez peut-être dedéfinir les dimensions des éléments de modèle existants.

Pour un segment de gaine ou de tuyau :

1.Sélectionnez une ligne DN dans la liste.

2.Cliquez sur le bouton Ligne vide : Cette opération supprime les valeurs sélectionnées. Le DN n'est plus disponible pour être attribué à des éléments de modèle.

3.Les éléments de modèle existants qui utilisent le DN supprimé reçoivent automatiquement une nouvelle valeur DN correspondant à la plus grande valeur suivante dans la liste.

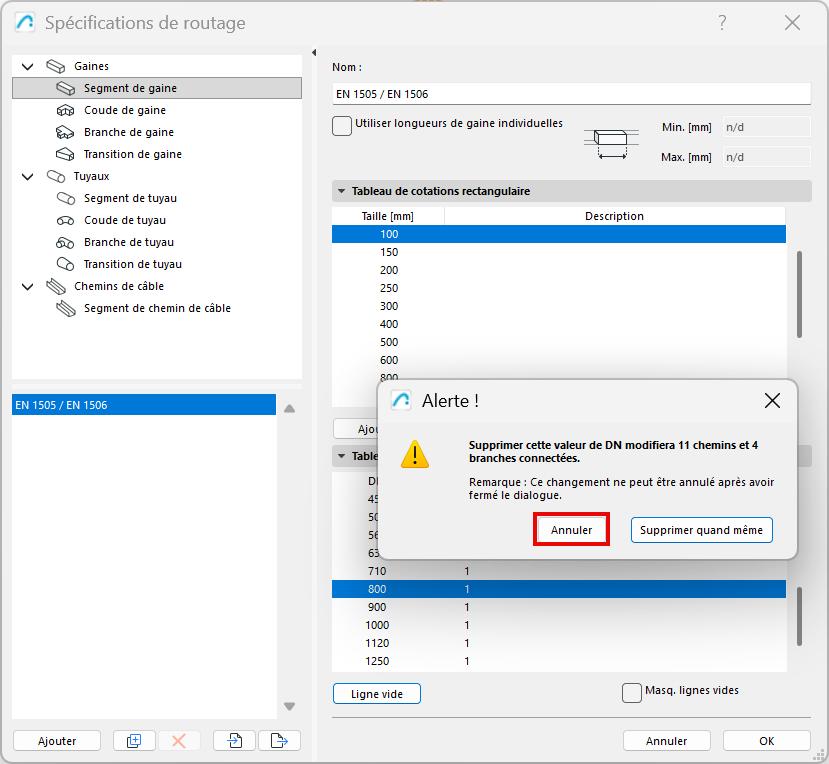

–Dans ce cas, un message d’avertissement s’affiche avant de continuer. Vous pouvez annuler la commande ligne vide après avoir quitté la boîte de dialogue.

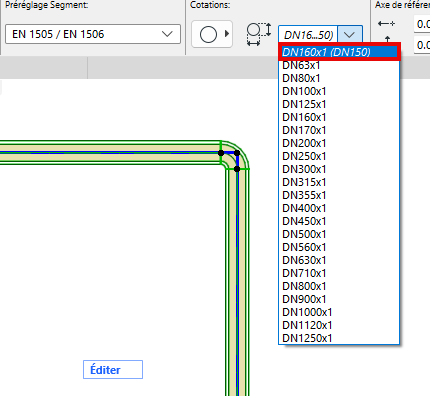

4.Pour chaque élément de modèle concerné, les données DN actuelles et précédentes sont indiquées en italique. Bien sûr, vous pouvez réattribuer leurs définitions DN si nécessaire.
