Choisissez des préréglages de dimension pour le cheminement MEP

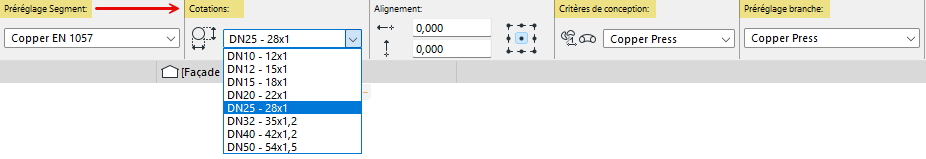

Dans la Zone Informations, choisissez les préréglages (tableaux de dimensions) pour les parties du cheminement MEP : segments, coudes, branches et transitions.

•Pour les segments de cheminement, choisissez un préréglage de segment

•Pour les segments de cheminement : choisissez également une dimension DN. Les coudes et les branches de ce cheminement utiliseront également le même DN à partir de leurs présélections respectives.

•Pour les éléments de coude et de transition, choisissez un préréglage sous "Critères de dessin"

•Pour les éléments de branche, choisissez un préréglage dans "Préréglage de branche"
