Ajouter un système MEP au navigateur de système

Disponible avec Archicad Collaborate

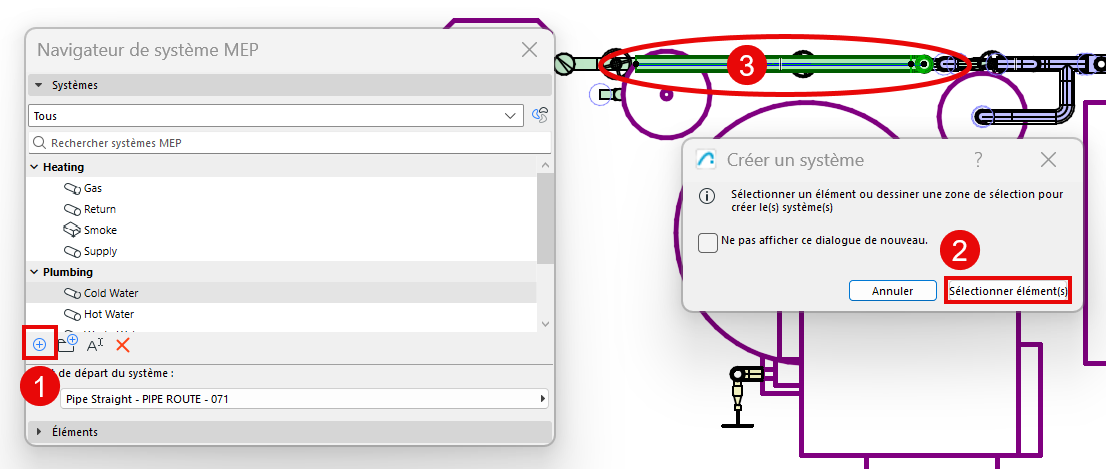

1.Ouvrez le Navigateur de système MEP

•à partir du menu Fenêtre > Palettes, ou

•utilisez le raccourci de la barre d'outils MEP

2.Dans le navigateur de système, cliquez sur "Plus" [+]

3.Dans le dialogue qui apparaît, cliquez sur Sélectionner élément(s).

4.Sélectionner les éléments du système OU le point de départ du système :

Dans le modèle, effectuez l'une des opérations suivantes :

•Sélectionner le point de départ du système (un élément MEP comme point de départ pour les systèmes de gaines ou de tuyaux) : son port représente l'endroit d'où provient l'air ou le fluide)

–Le point de départ doit être l'extrémité ouverte d'un cheminement, ou un équipement ou accessoire connecté (pas un terminal).

–Pour voir les extrémités et les connexions ouvertes dans les vues 2D, activez l'option Connexions MEP ouvertes dans Vue > Options affichage écran.

•OU sélectionner un ou plusieurs éléments MEP pour faire partie du système

Un conseil : Vous pouvez sélectionner des éléments de différents systèmes MEP ; chaque système sera ajouté séparément

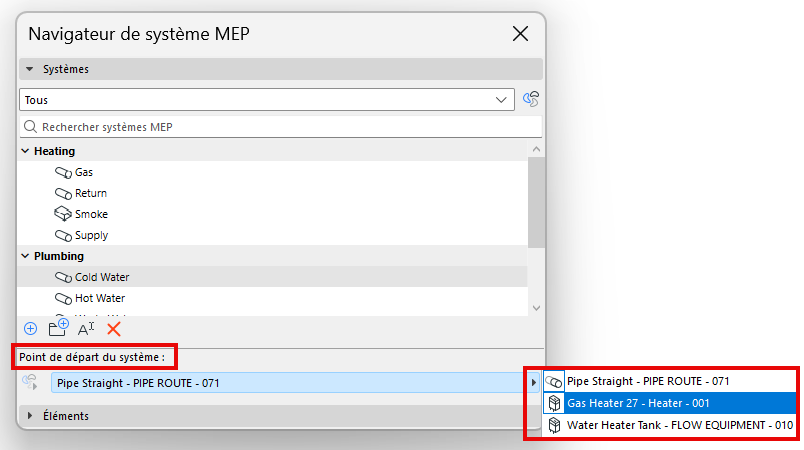

•Pour chaque système, choisissez un point de départ valide dans la liste déroulante Point de départ du système

Remarque : Si vous éliminez ultérieurement le point de départ du système (par exemple, vous ajoutez un terminal à l'extrémité ouverte), le système est supprimé du navigateur, car il n'a pas d'extrémité ouverte. Une alerte vous permettra soit d'annuler cette opération, soit de continuer - dans ce cas, vous pourrez ajouter plus tard le système au navigateur en utilisant un point de départ différent.

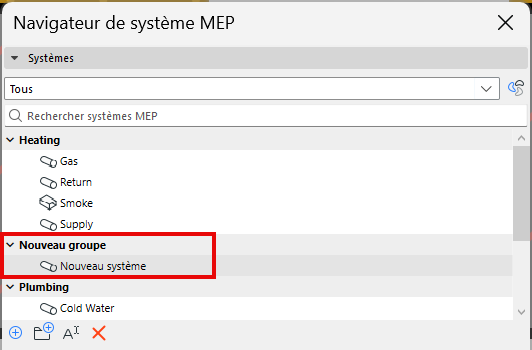

5.Le nouveau système est ajouté au navigateur dans un "Nouveau groupe"

6.Renommer ou organiser des systèmes ou des groupes

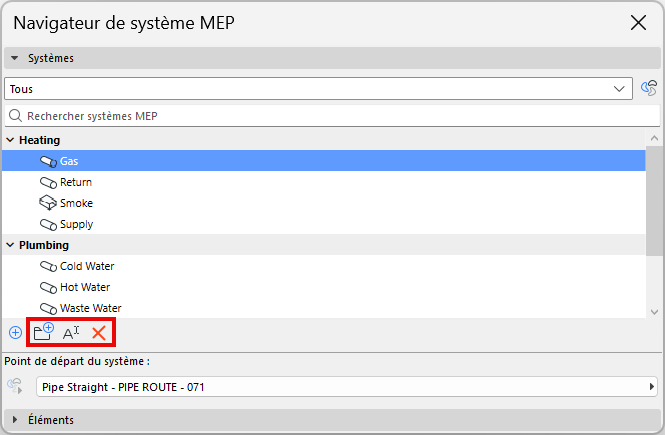

•Utilisez les icônes de commande pour renommer ou supprimer un groupe ou un système sélectionné

•Pour ajouter un système à un groupe différent : Cliquer et faire glisser le système sur un autre nom de groupe
