Vérification du modèle MEP pour la ventilation par zone

Pour un modèle MEP, vous pouvez définir les besoins de ventilation par zone. Utilisez ensuite les contrôles intégrés pour vous assurer que vos éléments MEP (terminaux) fournissent les flux d'air d'alimentation et d'évacuation requis.

Configurer des zones avec des paramètres de ventilation

Créer les zones nécessaires dans le modèle.

Dans les paramètres de zone, entrez des valeurs pour ses paramètres d'alimentation et d’évacuation en air de ventilation :

Configurer les terminaux avec des paramètres de débit volumique

1.Modéliser le système CVC en incluant les terminaux.

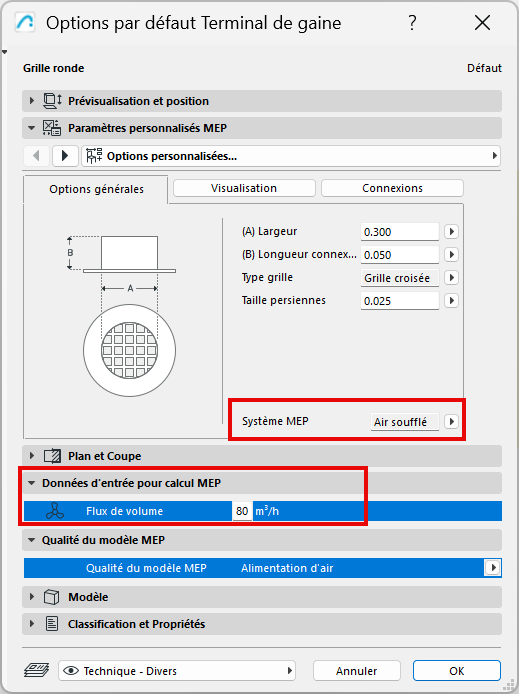

2.Pour chaque terminal, entrez les données de débit volumique et son système MEP (air d'alimentation ou d'évacuation) dans le panneau données d'entrée du calcul MEP de la boîte de dialogue paramètres du terminal.

Exécuter le contrôle de qualité du modèle MEP

Effectuez une vérification pour vous assurez que l'équipement terminal placé dans le modèle correspond aux paramètres des zones pour une ventilation adéquate. Le contrôle portera sur tout terminal partiellement ou totalement placé à l'intérieur d'une zone.

1.dans la fenêtre 3D/Plan/Coupe :

•Ouvrir Dessin > Vérification du modèle > Qualité du modèle MEP (ou la même commande à partir de la barre d'outils MEP)

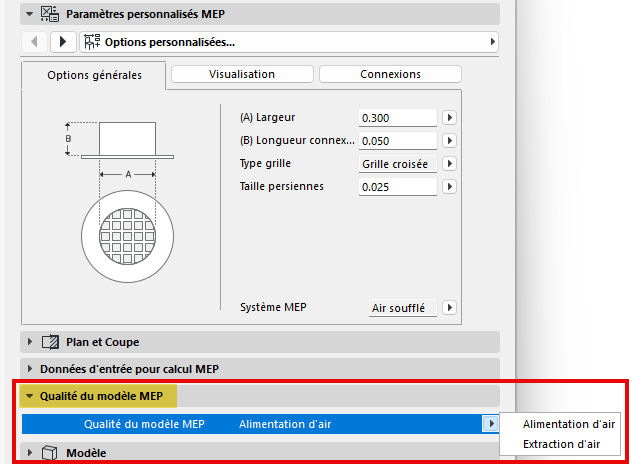

2.Cochez les paramètres (alimentation en air, évacuation, ou les deux) que vous souhaitez vérifier dans vos zones.

3.Cliquez sur Vérifier.

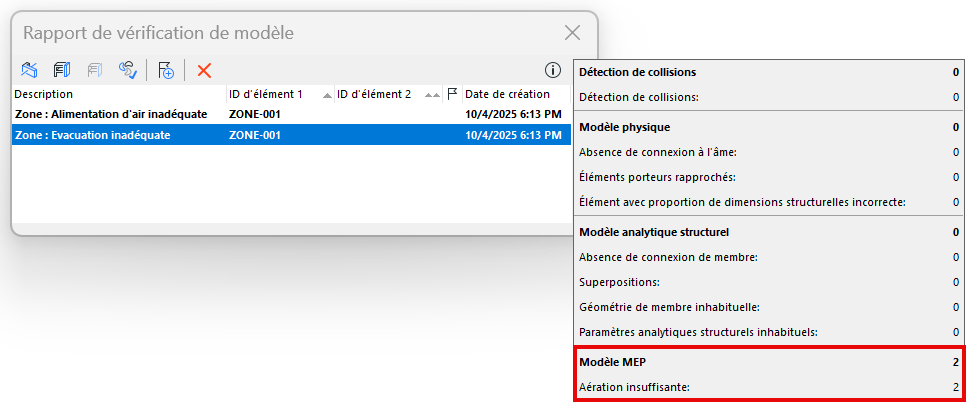

Le rapport de vérification du modèle répertorie toutes les zones dont les paramètres de ventilation ne sont pas respectés. Affichez les éléments liés dans le modèle et créer des sujets si nécessaire.

Sujets liés :

Créer un Sujet à partir du Rapport Vérification modèle

Création d'une nomenclature de zones et de leurs besoins en ventilation

Vous pouvez également lister des zones, leurs besoins en ventilation, et le débit volumique des terminaux concernés dans la nomenclature interactive.

Vérifier et modifier les valeurs directement dans la nomenclature, si nécessaire.
