Créer élément MEP personnalisé
Disponible avec Archicad Collaborate
Des symboles en plan intégrés sont fournis pour de nombreux éléments MEP.
Remarque : Utilisez les options de vue du modèle pour afficher les éléments MEP sur le plan d'étage sous forme symbolique ou projetée : voir Représentation symbolique des éléments MEP)
Si vous préférez un symbole personnalisé, vous pouvez modifier le symbole intégré ou dessiner le vôtre.
Remarque : Les symboles MEP personnalisés peuvent être utilisés avec les terminaux de tuyauterie, les accessoires de tuyauterie et les équipements.
Par exemple, voici le symbole intégré d'une vanne de tuyau.
Pour créer un symbole de vanne doté d'une poignée :
1.Utilisez l'une des méthodes suivantes :
•Copier et coller le symbole 2D existant dans une feuille de travail (ou un plan d'étage)
•Dessiner un nouveau symbole à l'aide d'éléments de dessin 2D (tels que lignes, hachures, etc.)
2.Sélectionnez votre nouveau dessin de symbole.

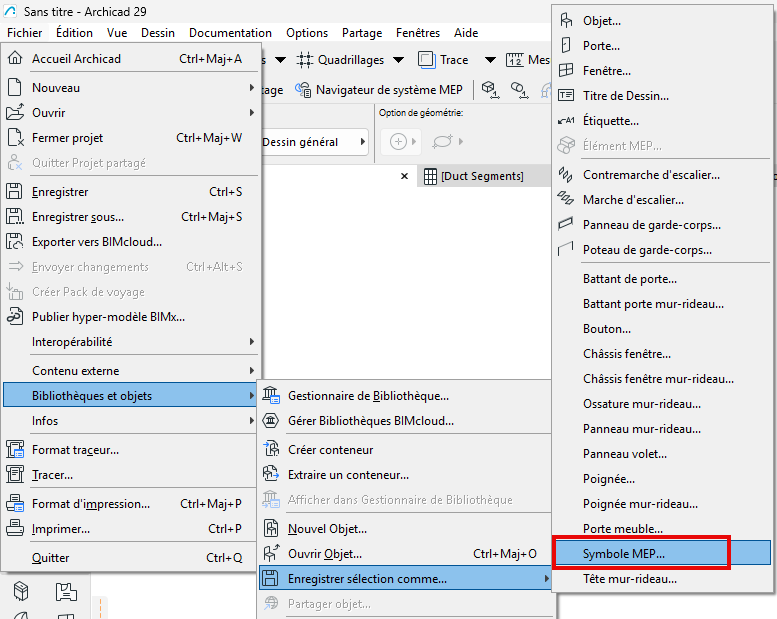

3.Choisissez Fichier > Bibliothèques et objets > Enregistrer sélection comme > Élément MEP

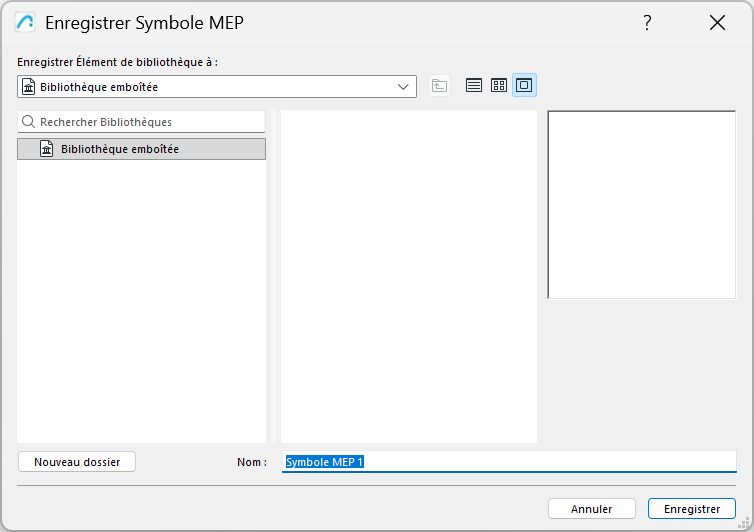

4.Entrez un nom de fichier et un emplacement, puis cliquez sur Enregistrer.
•L'emplacement par défaut est la bibliothèque intégrée, mais si vous avez un grand nombre de symboles MEP, il est utile de les organiser dans des sous-dossiers nommés.
5.Dans le modèle, sélectionnez le symbole de l'objet MEP à remplacer (par exemple, cette vanne) et ouvrez ses paramètres d'objet.

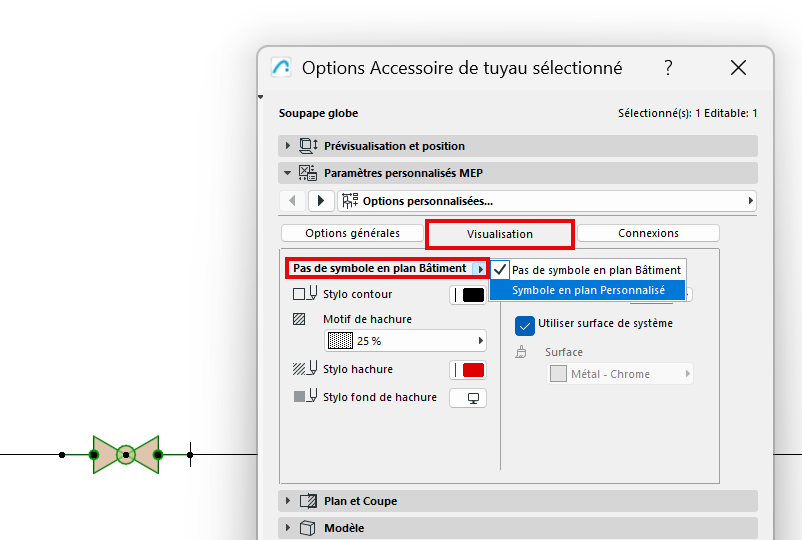

6.Sur la page paramètres personnalisés MEP, allez dans l'onglet visualisation.
Au lieu du symbole de plan intégré, sélectionnez Symbole en plan personnalisé.

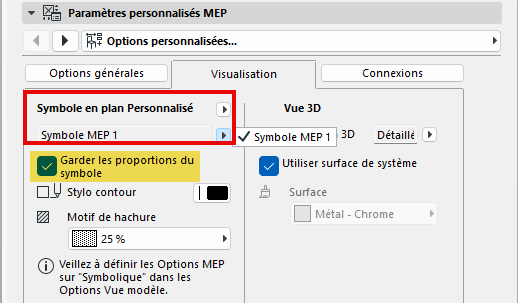

7.Dans la fenêtre contextuelle, choisissez le symbole MEP personnalisé que vous avez enregistré.
–La case Garder les proportions du symbole est cochée par défaut, afin d'éviter les distorsions dans l'affichage des objets

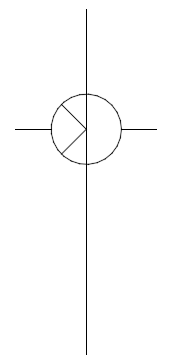

8.La vanne est maintenant affichée avec votre symbole MEP personnalisé.
Ajuster l'alignement du symbole personnalisé - utiliser les paramètres de décalage
Si le nouveau symbole n'est pas positionné correctement sur le plan :
1.Sélectionnez le symbole.
2.Ouvrir Options Objets sélectionnés.

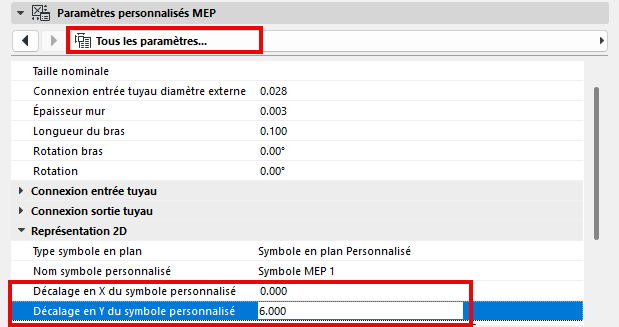

3.Allez dans Paramètres personnalisés MEP et ouvrez la liste Tous les paramètres.
4.Utilisez les paramètres Décalage personnalisé X et Y pour ajuster la position de l'objet.
