Placer un Terminal, un Accessoire ou un Équipement
Disponible avec Archicad Collaborate
La Bibliothèque MEP contient des éléments MEP spécialement configurés que vous pouvez placer à l'aide des outils Accessoire, Équipement et Terminal - ces éléments peuvent être utilisés pour commencer et terminer un cheminement MEP.
Remarque : La bibliothèque d'objets contient des éléments de bibliothèque supplémentaires qui sont compatibles MEP et/ou qui peuvent être convertis en équipement. Voir Objets compatibles MEP.
Utilisez les outils terminal, accessoire et équipement pour placer ces éléments MEP dans les fenêtres de plan d'étage ou 3D.
•Sélectionnez l'accessoire ou l'outil de montage, puis cliquez une fois sur un segment d'itinéraire pour le placer
•L'élément placé en second (cheminement ou accessoire) hérite des paramètres du système MEP de l'élément auquel il se connecte
•Si les formes de l’accessoire et du cheminement correspondent : l’accessoire prend par défaut la taille du cheminement
•Si les formes diffèrent : l'accessoire conserve sa propre taille et des raccords sont ajoutées automatiquement
•S'il n'y a pas assez d'espace ou si le raccord n'est pas dans l'axe du cheminement : un accessoire autonome est placé, non connecté au cheminement
Réglages des accessoires : Hériter de la taille du cheminement
Par défaut, un accessoire placé correspond à la taille de l'élément du cheminement. Pour modifier cette valeur par défaut pour chaque élément, décochez l'option taille de la connexion dans la zone d’informations :
Si la case est décochée : l’accessoire conserve sa propre taille et une transition est ajoutée si nécessaire.
Inverser le sens de l'accessoire

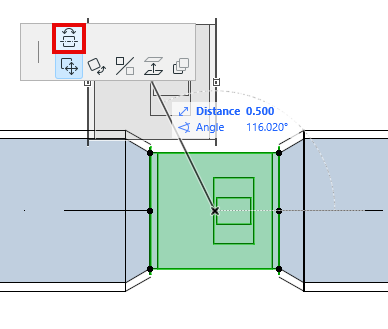

Après avoir placé un accessoire, vous pouvez utiliser la commande "Basculer direction" de la palette contextuelle pour modifier son orientation :
Trouver le cheminement optimal
Lorsque vous connectez un cheminement à un élément terminal, un accessoire ou un équipement, utilisez les touches fléchées haut et bas pour voir les chemins alternatifs permettant de raccorder le cheminement.
Appuyer sur les flèches haut/bas pour voir les chemins alternatifs
