Définir la pente des cheminements MEP
Disponible avec Archicad Collaborate
Modifier la pente durant la saisie
Modifier la pente au point sélectionné
Retour d'information sur les pentes
Modifier la pente durant la saisie
Durant la saisie du cheminement, utilisez l’inspecteur pour définir une valeur de pente.

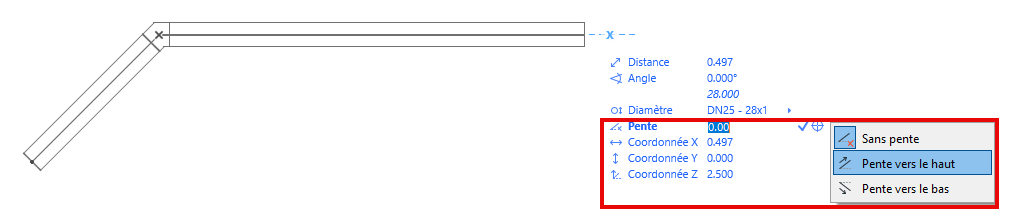

•Choisissez "Pente vers le haut" ou "Pente vers le bas", ou
•Saisir une valeur (positive vers le haut, négative vers le bas)

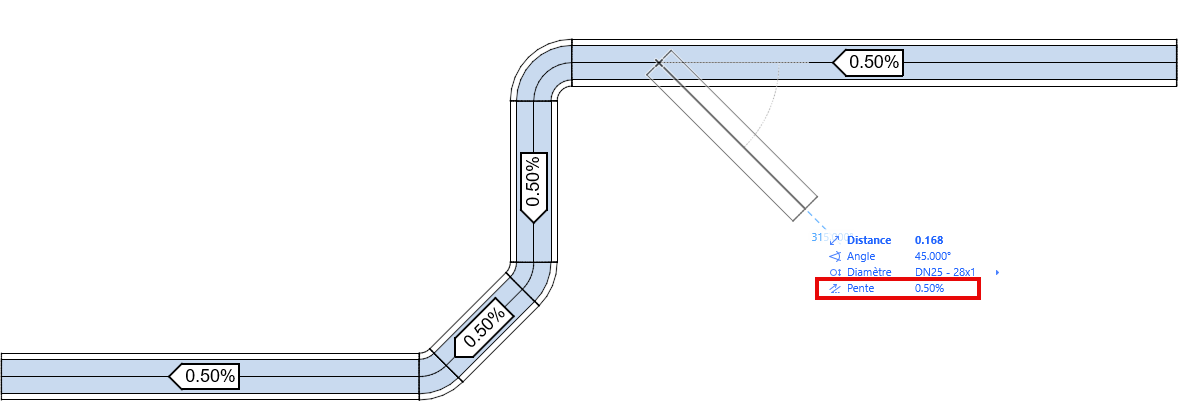

•Même après un changement d'altitude le long du cheminement, la pente du cheminement est conservée. Si vous modifiez la coordonnée Z, le cheminement continuera à la nouvelle altitude, tandis que la pente reste constante.
•Les segments de cheminement nouvellement raccordés héritent également de la pente du cheminement
Modifier la pente au point sélectionné

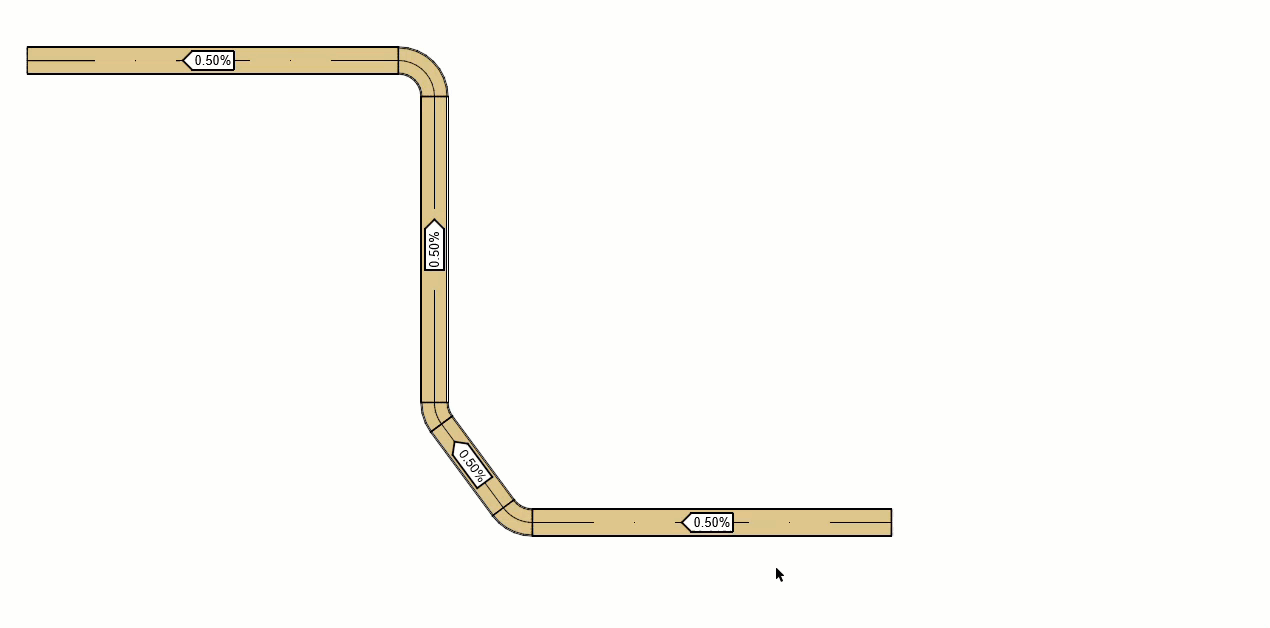

1.Sélectionner l'extrémité ouverte d'un élément de cheminement.
2.Dans la palette contextuelle, choisissez Modifier la pente au point sélectionné.
3.Accéder à l’inspecteur et modifier la valeur de la pente.

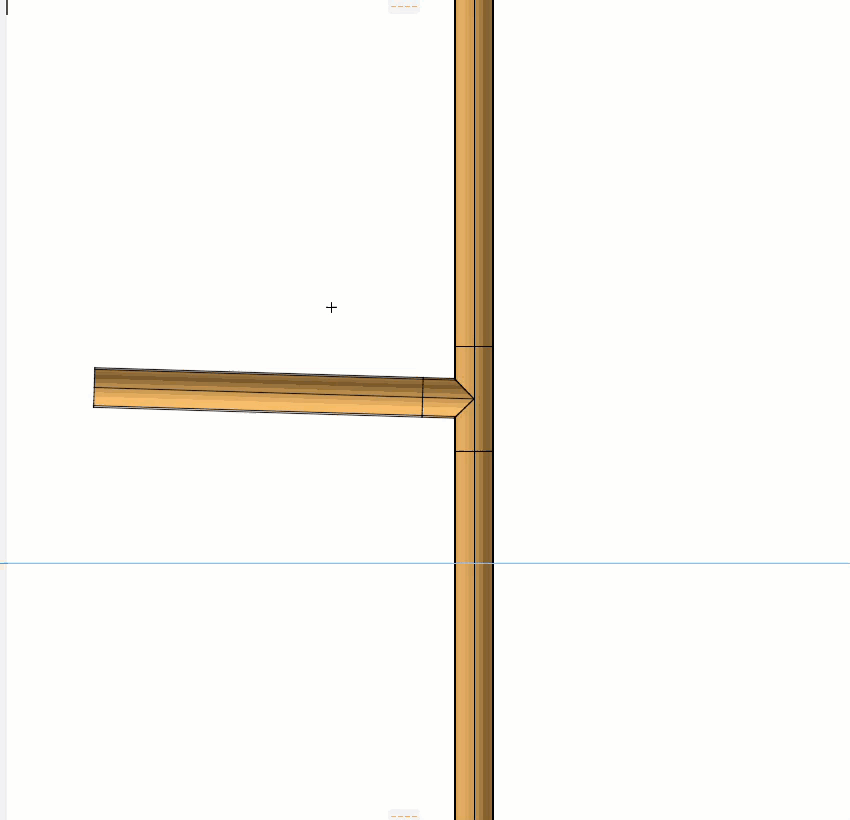

Vous pouvez également modifier la pente d'un cheminement au niveau d'un coude ou depuis une branche :
L'altitude du cheminement au point cliqué ne changera pas.
Retour d'information sur les pentes

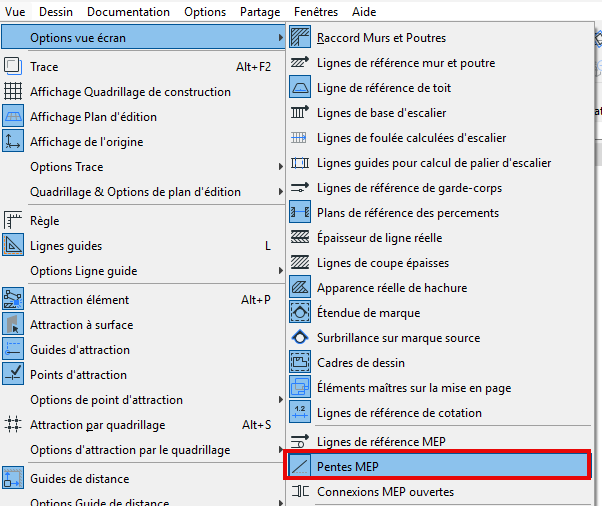

Activez les pentes MEP sur Vue > Options vue écran.
•Sur le plan d'étage, vous voyez la direction et la valeur de la pente du cheminement
•Pour un élément de cheminement sélectionné, l'étiquette d'information affiche également la valeur de la pente
Dans les vues 3D et les coupes, les éléments de cheminement sélectionnés affichent une flèche verte pour indiquer la direction de la pente :
