Les charges surfaciques peuvent être placées sur la surface entière d’un membre 2D ou sur une partie de celle-ci.
1.Activez l'outil Charge surfacique structurelle.
2.Dans Options outil ou dans la Zone Informations : Sélectionnez un cas de charge pour votre nouvel élément Charge (voir Options de l'outil Charge)
3.Choisissez une option géométrique :
•Membre entier : Un simple clic permet de placer une charge surfacique sur le membre 2D entier. Cette charge surfacique est associative aux arêtes du membre.

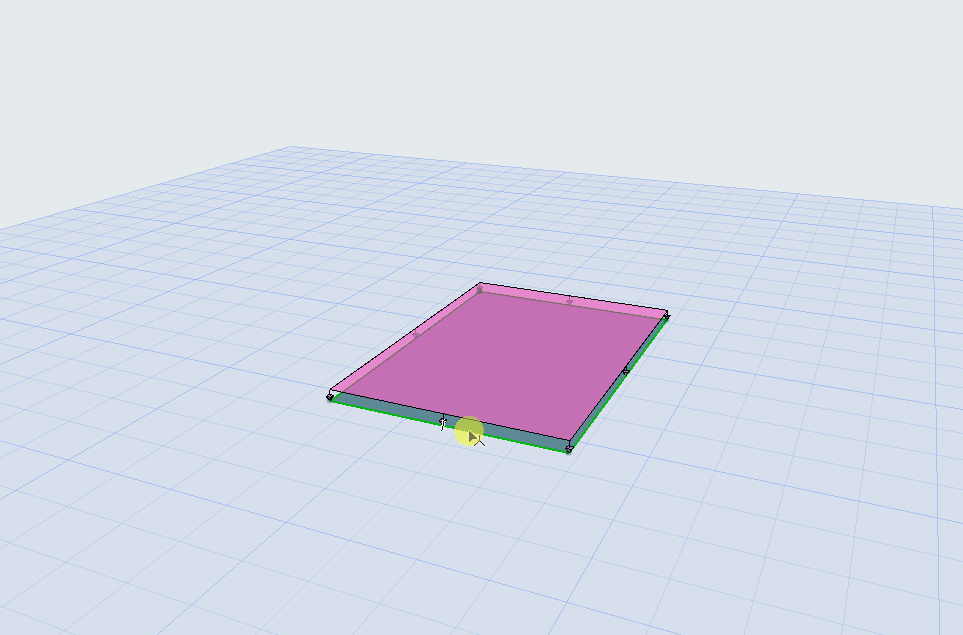

Charge surfacique associative (option de géométrie "Membre entier")
•Rectangle : Créez une charge rectangulaire en définissant deux angles par deux clics, sur n'importe quelle partie du membre 2D. (Par exemple, pour représenter la charge d’équipement MEP.) Cette charge sufacique n’est pas associative aux arêtes des membres. Elle se déplace avec le membre lors d’une translation, mais ne suit pas les modifications de la géométrie des arêtes.

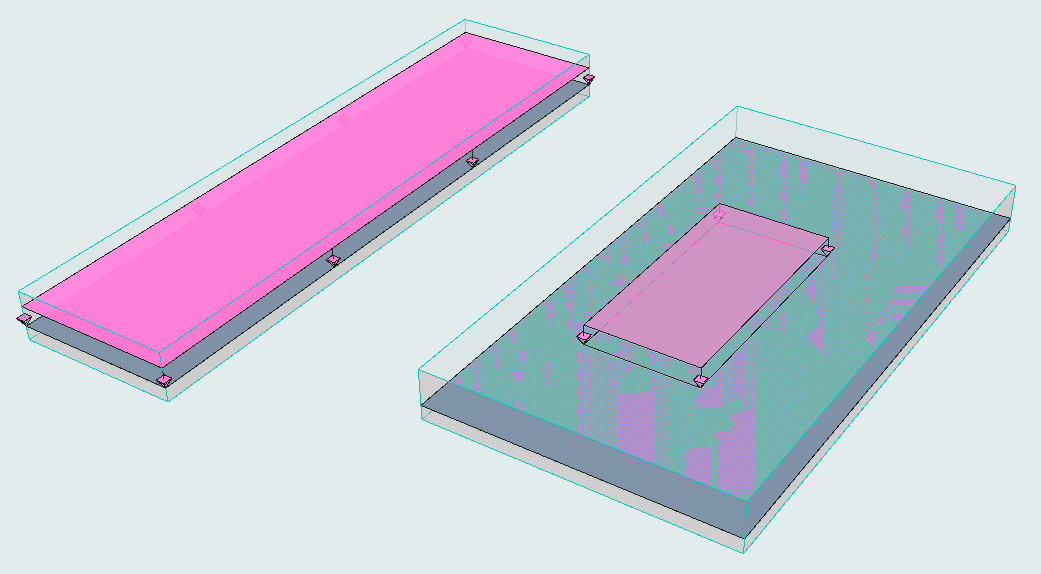

Charge surfacique rectangulaire : Non associative
Remarque : Les charges ne sont visibles que si elles appartiennent au Cas de charge actuellement visible. Si vous essayez de placer un élément Charge qui n'appartient pas au Cas de charge actuellement visible, une alerte apparaîtra.
Vous pouvez également générer automatiquement des charges actives sur les zones.
