Rétrécissement maximum/Débord maximum

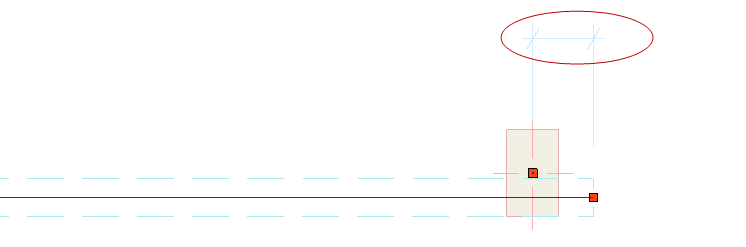

Rétrécissement maximum

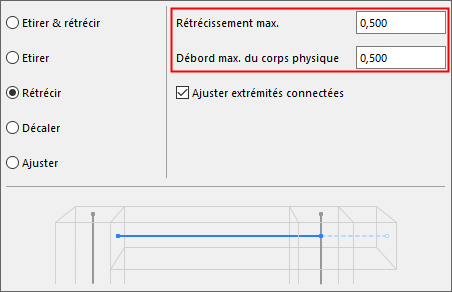

Pour chaque ajustement de rétrécissement (ou pour Etirer et rétrécir), vous pouvez définir une valeur maximum autorisée (“Rétrécissement maximum”). Cette distance est mesurée entre les noeuds de Membre 1D non ajustés et/ou les plans de Membre 2D non ajustés, dans le Modèle analytique structurel.

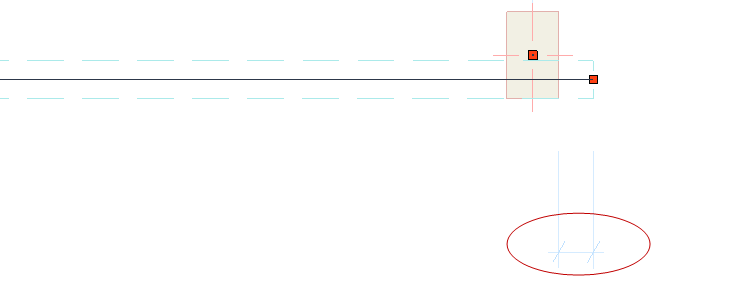

Débord maximum du corps physique

Contrairement à la valeur de rétrécissement maximum (qui concerne le membre structurel), le Débord maximum concerne la taille de l'élément physique. Définissez cette limite de manière à ce que les extensions plus grandes du modèle physique (par ex. des consoles) ne soient pas rétrécies.

Remarque : Les tolérances définies sont des valeurs de type longueur : les unités spécifiées pour les longueurs dans Préférences > Unités de travail s'appliquent.
