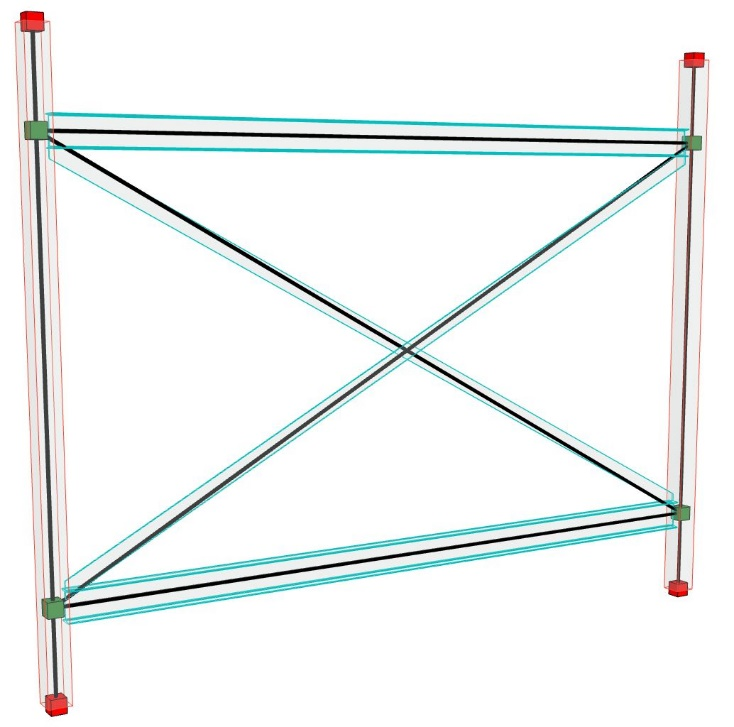

Continuons de travailler sur l'exemple précédent. L'attache diagonale ne répond toujours pas aux besoins de la continuité, ce qui pourrait causer ultérieurement des problèmes dans le logiciel d'analyse structurelle.
Pour les ajuster, nous allons utiliser l'ajustement Attraction.
Ceci fait subir une rotation à l'axe structurel de manière à ce que ses noeuds d'extrémité se connectent à la connexion poutre-poteau généré avec l'ajustement Etirer.
Notez que cet ajustement doit être défini de manière à agir uniquement sur les poutres utilisées comme modéliser des attaches. Dans ce projet, ces poutres sont classées comme des “Attaches”.

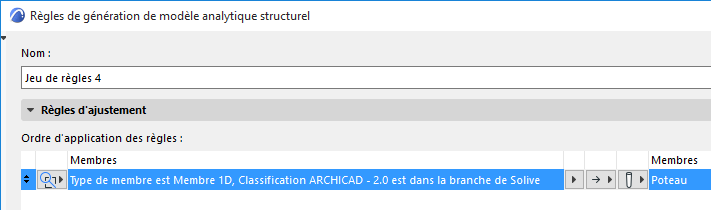

Définissez la règle d'Attraction pour ajuster les seuls Membres 1D qui ont la classification “Attache” :

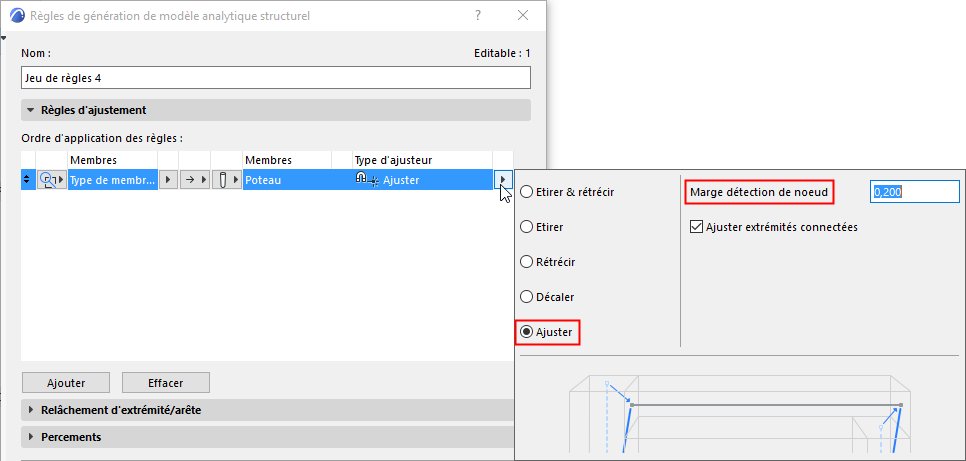

Ce type d'ajustement vous permet de définir la distance maximum du noeud d'attraction cible.
L'attache diagonale sera attirée par les poteaux.
