Cet ajustement fonctionne à l'opposé d'Etirement : il raccourcit les Membres analytiques structurel superposés.

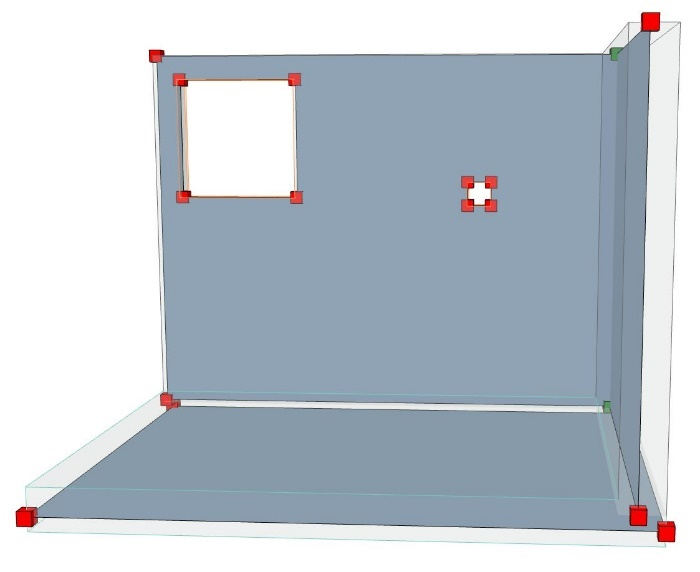

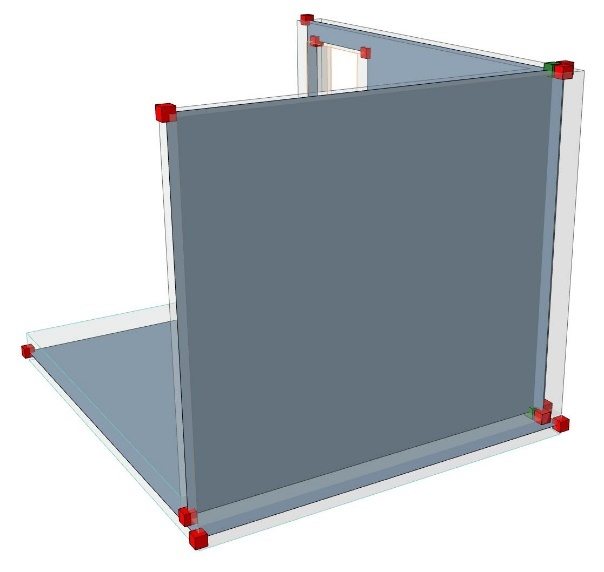

En activant la visibilité du Modèle analytique structurel, vous détectez les problèmes suivants :
–Ecart entre les murs et la dalle
–Arête de dalle non alignée sur les murs
–Murs superposés à un angle.
1.Pour résoudre le premier problème, étirez les murs jusqu'aux dalles avec l'ajustement Etirer.

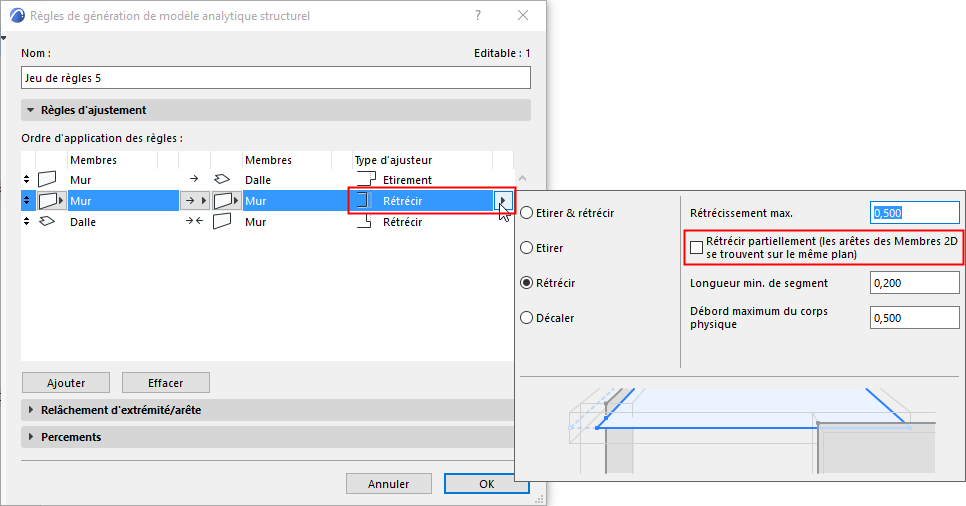

2.Ensuite, coupez le dépassement de la dalle pour l'aligner avec les arêtes de mur en utilisant l'ajustement Réduire
–Paramètres : Dans cet exemple, nous allons couper une arête entière, puisque la dalle s'étend sur la longueur totale du mur. Par conséquent, nous allons décocher la case “Réduction partielle”.

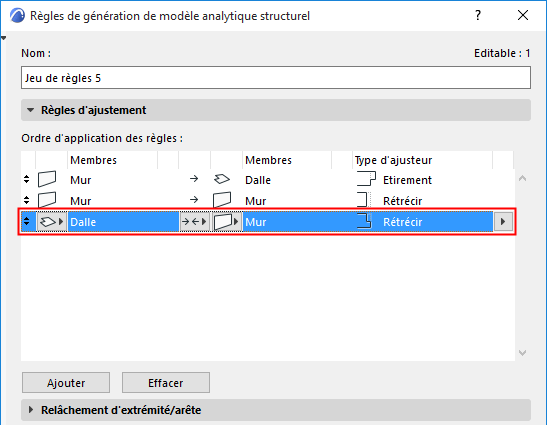

3.Pour résoudre le troisième problème, nous allons réduire les deux arêtes de mur qui intersectent l'angle et s'y superposent. Ici, les murs sont à la fois des modificateurs et des cibles et l'opérateur est “les uns aux autres”, puisque les deux murs doivent être analysés et coupés.

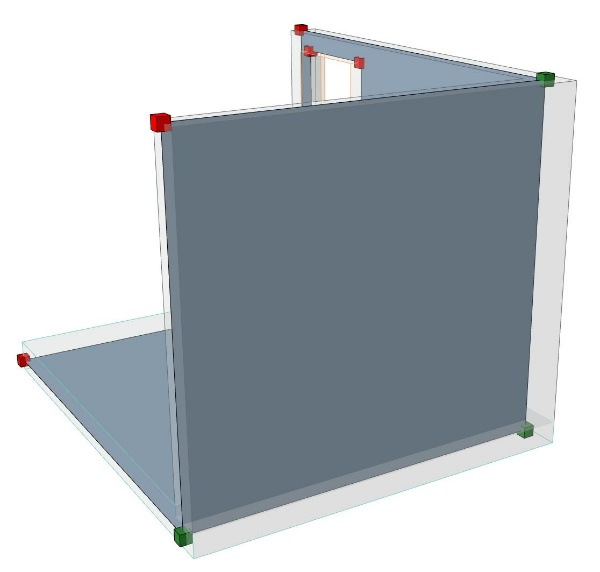

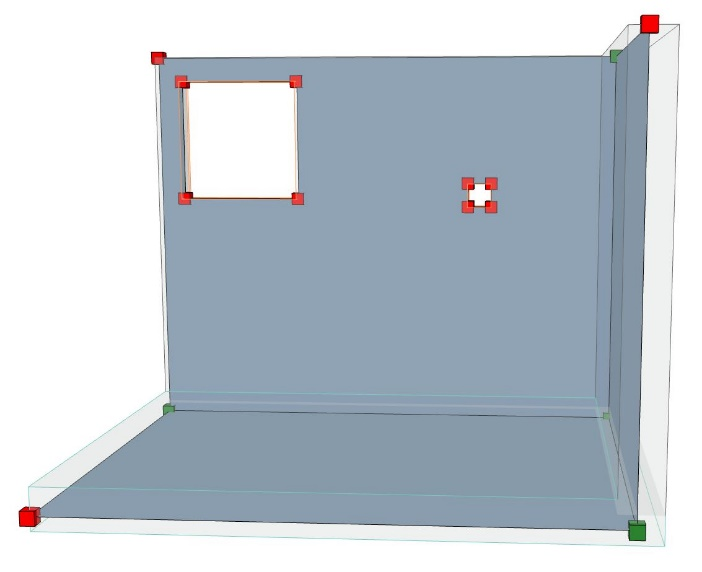

Le Modèle analytique structurel ajusté doit se présenter comme ci-dessous.
