Utiliser une base de données externe pour traduire les profils non cartographiés

La correspondance des profils Archicad exportés et les profils 1D SAF se fait conformément aux définitions des volets Correspondance de profils (pour l’exportation et l’importation respectivement).

Pour les profils NE possédant PAS de correspondance par nom dans la liste Correspondance de profils : vous pouvez activer la correspondance automatique fondée sur une base de données par défaut. Ceci peut vous faire gagner beaucoup de temps par rapport à l'établissement manuel des correspondance.

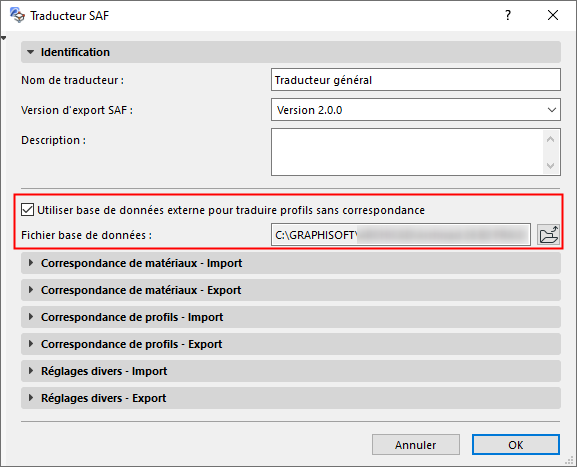

Activez cette case à cocher dans le panneau d'identification du traducteur SAF.

Si vous cochez cette case, la correspondance des profils se référera à une liste prédéfinie (un fichier Excel appelé "ExternalDB") pour établir la correspondance entre tous les profils Archicad exportés et les coupes transversales préfabriquées importées ne possédant pas de correspondance par leur nom dans le volets de Correspondance de profils.

Remarque : Pour chaque coupe transversale SAF importée qui ne possède pas de profil correspondant dans Archicad, un nouvel attribut de profil est automatiquement créé en fonction de la base de données Profil acier standard. Voir Utiliser profil standard acier de poteau ou de poutre.

Emplacement et édition du fichier base de données externe (Coupes transversales SAF préfabriquées)

Le fichier Excel “ExternalDB” est situé dans votre dossier Défauts où vous avez installé Archicad.

Vous pouvez également visiter le site Téléchargements pour y rechercher des fichiers de base de données prédéfinis que vous pouvez utiliser à cette fin. (Voir Télécharger des fichiers de données SAF optimisées pour des applications structurelles.)

Il est possible de créer votre propre fichier base de données et d'utiliser ensuite ce fichier personnalisé enregistré. Vous devez utiliser un fichier Excel d'une seuele feuille, avec les deux mêmes colonnes et noms de colonne que ceux du fichier par défaut.

Important : Vous pouvez copier et éditer le fichier ExternalDB par défaut fourni dans le fichier modèle Archicad, mais vous ne pouvez ni le renommer, ni le déplacer.

Priorité des règles de correspondance

Les règles de mise en correspondance des profils Archicad et des coupes transversales SAF fabriquées sont appliquées dans l'ordre suivant :

1.Correspondance par nom selon la liste du volet Correspondance de profils

2.Base de données externe (si la case "Utiliser base de données externe" est cochée).

3.Réglage  “Autres profils”. Ceci est une définition générique pour tous les profils Archicad sans correspondance après l'exécution des étapes 1 et 2 ci-dessus.
