La commande permet d'importer en une seul étape des données BIM qui ont été prédéfinies dans un fichier de projet externe (formats PLN, PLA et TPL).
Le contenu BIM suivant est importé :
•Un Système de classification
•Toutes les propriétés appartenant à ce Système de classification
•Les prédéfinitions de correspondance du Traducteur IFC qui font référence à ce Système de classification :
–Correspondance Type pour importation IFC
–Correspondance Type pour exportation IFC
–Correspondance Propriétés pour exportation IFC
–Correspondance propriétés pour importation IFC
Importer du contenu BIM à partir d'un fichier projet
Utilisez la commande Importer contenu BIM pour accéder à un fichier projet préparé ou téléchargé contenant le Système de classification et les autres définitions nécessaires.
1.Choisissez Fichier > Interopérabilité > Classifications et Propriétés > Importer contenu BIM.
2.Dans le dialogue Fusionner données BIM qui apparaît, recherchez un fichier le projet (de format PLN, PLA ou TPL) qui contient les définitions de Classification/Propriétés/Correspondances de Traducteur IFC dont vous avez besoin.
3.Cliquez sur Ouvrir pour importer ces données.
Voir aussi Conditions de téléchargement ou d'importation du contenu BIM, dans ce qui suit.
Télécharger fichier de données BIM à partir d'un site web
Avec cette commande, vous recherchez et téléchargez un fichier préconfiguré.
Ces fichiers prédéfinis selon différentes normes internationales sont disponibles sur le site Graphisoft : https://www.graphisoft.com/downloads//BIM_Data.html
1.Choisissez Fichier > Interopérabilité > Classifications et Propriétés > Télécharger contenu BIM.

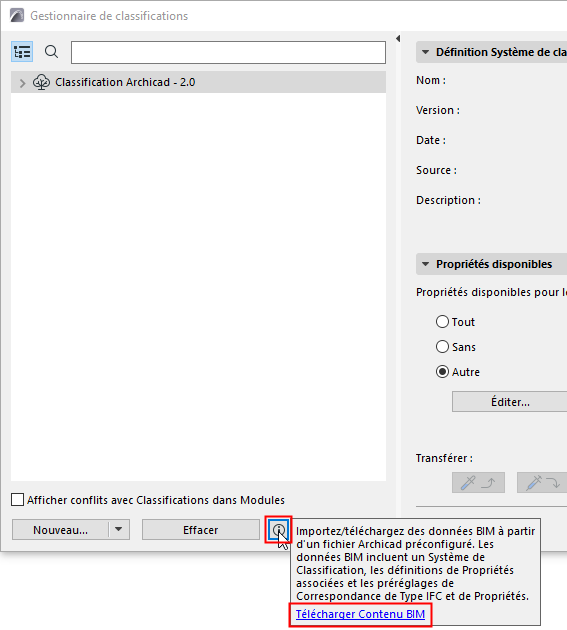

Le même lien est disponible à partir de :
–Gestionnaire de classification
–Gestionnaire de propriétés
–Dialogue de Traducteurs IFC
2.Cela vous redirige vers un site Graphisoft, où vous pouvez choisir un fichier contenant des définitions standard de classification/propriétés/mappage.
3.Téléchargez ce fichier à l'emplacement de votre choix.
4.Choisissez Fichier > Interopérabilité > Classifications et Propriétés > Importer contenu BIM pour rechercher et importer le fichier téléchargé.
Conditions de téléchargement ou d'importation du contenu BIM
L'importation n'est possible que si aucune des données importées n'existe encore dans le projet concerné. Si ces données existent déjà, une alerte vous avertit que l'importation a échoué.
Consultez la fenêtre de Rapport d'Archicad(déroulez la fenêtre jusqu'en bas si nécessaire) pour identifier les données conflictuelles.
Dans un tel cas, supprimez les données en double dans votre projet et choisissez de nouveau la commande Importer contenu BIM.
