Drawing Web Format, un format graphique vectoriel 2D créé par Autodesk.
Le fichier DWF contiendra tous les éléments de dessin, avec quelques exceptions et restrictions :
•Images : en raison des limitations du format, seules les images simples seront exportées dans le fichier DWF.
•Les Caméras ne seront pas incluses
Archicad ouvre tous les formats de fichier DWG à partir de la version Autocad 2000.
Dans Fichier > Ouvrir, sélectionnez le format de fichier DXF ou DWG. Utilisez le bouton réglages pour ouvrir la boîte de dialogue configuration de traduction DXF-DWG.
Voir détails dans Ouvrir des fichiers DWG/DXF.
Toutefois, dans la plupart des cas, vous n'aurez pas besoin d'ajuster ces réglages de traduction, puisque la configuration par défaut vous donnera le résultat souhaité à l'ouverture d'un fichier DXF/DWG.
Remarque : Si vous travaillez dans AutoCAD et que vous ouvrez un fichier DWG qui a été initialement enregistré dans Archicad, une alerte peut être affichée. Continuez cependant le travail sur le fichier DWG enregistré dans AutoCAD - il ne devrait pas y avoir de problème de stabilité.
Fichier dessin MicroStation (.dgn) - version 7 ou 8
Utilisez l'une des méthodes suivantes :
•Chosissez Fichier > Contenu externe > Placer dessin externe et sélectionnez un fichier MicroStation Design (.dgn) de version 7 ou 8
•Choisissez Fichier > Ouvrir et sélectionnez un fichier MicroStation Design (.dgn) de version 7 ou 8
•Glissez-déposez un fichier .dgn à importer dans le projet courant.

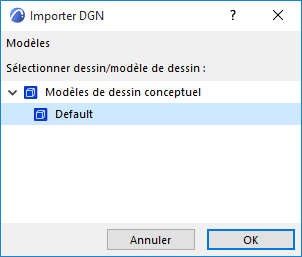

Définissez les options dans le dialogue Ouvrir DGN ou Importer DGN, selon le cas :
Modèle conceptuel/Modèle de dessin
Avec le menu déroulant, sélectionnez l'un des modèles du fichier DGN (s'il en contient plusieurs).
Symbologie
Remplacer toutes les couleurs : Le jeu de stylos est remplacé en utilisant le tableau de couleurs DGN.
Remarque : Si vous cochez cette case et que vous utilisez un fichier de configuration, ses définitions remplaceront le jeu de stylos.
Fichier de configuration
Optionnelle. Un fichier de configuration par défaut (txt) est disponible dans le dossier Défauts d'Archicad. Appliquez ou personnalisez un fichier de configuration pour assurer la conversion conforme aux normes de la société.
Visibilité des couleurs de fond

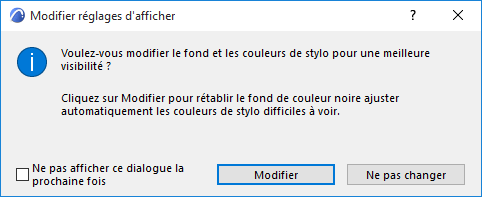

Si vous avez ouvert le fichier DGN avec la commande Fichier > Ouvrir : un dialogue apparaît avec l'option de changer la couleur de fond en noir.
Voir aussi Enregistrer sous Fichier dessin MicroStation (.dgn) - version 7.
