Conversion géométrique pour importation IFC

Fichier > Interopérabilité > IFC > Traducteurs IFC

Choisissez un Traducteur pour l'importation et ouvrez le préréglage Conversion géométrique.

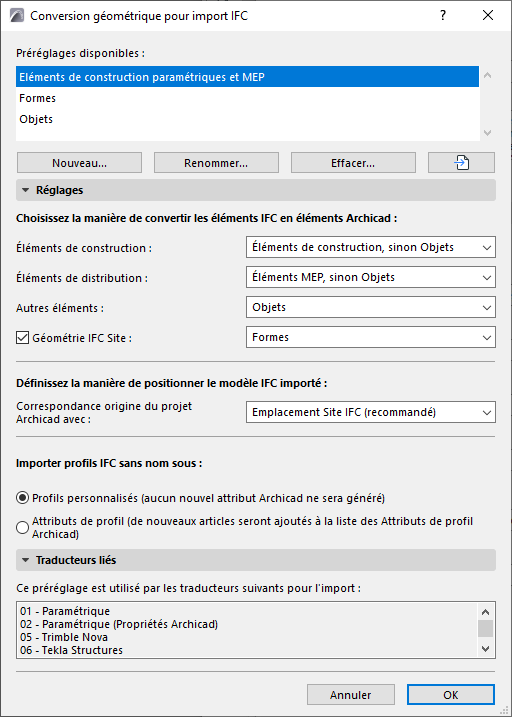

Utilisez cette boîte de dialogue pour définir comment convertir la géométrie des éléments IFC importés.

Eléments de construction

Convertir en :

•Eléments de construction, sinon Objets

•Eléments de construction, sinon Formes

Avec l'une de ces options, les éléments IFC dont le supertype est IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) sont importés comme éléments éditables (“Eléments de construction” : murs, poteaux, poutres, etc.).

L'avantage de convertir les éléments importés en éléments de construction est qu'ils restent paramétriques, et que les fonctions du programme (telles que les intersections automatiques) s'appliqueront à ces éléments.

Même si vous choisissez l'option “Elément de construction”, certains éléments ne pourront être importés sous cette forme, par exemple les éléments non extrudés (géométrie BREP) ou les éléments ne possédant pas d'équivalent dans Archicad).

Pour les éléments de ce genre vous pouvez choisir de les convertir soit en Formes éditables, soit en Objets (“sinon Objet/sinon Forme”).

•Formes

•Objets

–La conversion des éléments en Formes ou en Objets garantit une saisie géométrique parfaite.

–Les Formes obtenues ne sont pas éditables.

–Les Objets obtenus sont des éléments de bibliothèque dont le sous-type correspond au type de l'entité IFC : par exemple, un IfcColumn converti en Objet sera de sous-type “Poteau”.

Eléments de distribution

Cette option est disponible en éléments importés du domaine MEP (IfcDistributionElement).

La conversion de ces éléments peut donner trois résultats :

•Formes

•Objets

–La conversion des éléments en Formes ou en Objets garantit une saisie géométrique parfaite.

–Les Formes obtenues ne sont pas éditables.

–Les Objets obtenus sont des éléments de bibliothèque dont le sous-type correspond au type de l'entité IFC : par exemple, un IfcColumn converti en Objet sera de sous-type “Poteau”.

•Eléments MEP : cette option génère des éléments MEP paramétriques à partir des éléments MEP du projet. Toutefois, même si vous choisissez cette option, il est possible que le modèle MEP IFC ne contienne pas assez de données pour générer les paramètres, auquel cas des éléments d'Equipement MEP non paramétriques seront générés ou, si les données sont insuffisantes, des Objets seront générés.

Autres éléments

Cette option définit la manière de convertir les éléments qui ne sont ni des éléments de construction, ni des éléments de distribution (par exemple des fournitures ou des éléments de transport).

•Formes

•Objets

–La conversion des éléments en Formes ou en Objets garantit une saisie géométrique parfaite.

–Les Formes obtenues ne sont pas éditables.

–Les Objets obtenus sont des éléments de bibliothèque dont le sous-type correspond au type de l'entité IFC : par exemple, un IfcColumn converti en Objet sera de sous-type “Poteau”.

Géométrie site IFC

Cochez cette case si vous voulez inclure la géométrie de l'IfcSite importé.

Choisissez de convertir l'élément en une Forme éditable ou en un Objet. (La géométrie IfcSite ne peut pas être convertie en maillage)

Définissez la manière de positionner le modèle IFC importé

Etablissez la correspondance de l'origine du projet Archicad avec :

•Emplacement du Site IFC (choix recommande)

•Origine globale IFC

Importer les IFC Profil sans nom

Choisissez comment traiter les profils IFC importés sans nom :

•Profils personnalisés (cette option ne crée pas de nouveaux attributs dans le projet)

•Attributs de profil (de nouveaux attributs de Profil sont ajoutés au projet)

Remarques sur la conversion géométrique :

•Le nombre d'éléments géométriques nouvellement créés (lors de la génération de formes) ou d’éléments de bibliothèque (lors de la génération d'objets) est réduit au minimum.

•Les Objets peuvent être placés dans la Bibliothèque emboîtée du projet ou enregistrées dans une bibliothèque liée donnée (voir Préférences locales IFC).

•Certains modèles IFC peuvent contenir des éléments ayant une géométrie spéciale qu'il n'est pas possible de convertir en Forme, même si vous avez choisi cette option de conversion. Dans ce cas de figure, Archicad génère des objets pour produire une importation parfaite de la géométrie.

•Les éléments IfcSpace importés sont toujours générés sous forme de zones dans et conservent la géométrie originale des éléments importés.
