Niveau de détail des symboles de porte et de fenêtre

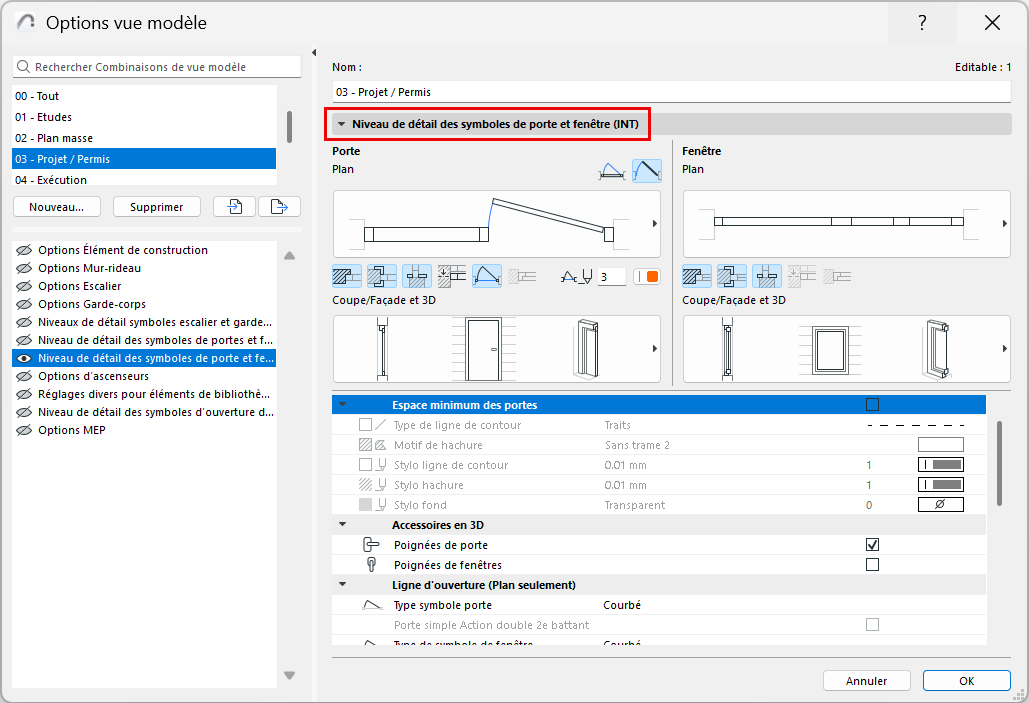

Pour ouvrir ce volet, allez dans le dialogue Documentation > Vue modèle > Options vue modèle.

Ce volet et son contenu dépendent des bibliothèques que vous avez chargées. (

Choisissez les niveaux de détail pour l'affichage des portes et des fenêtres sur le Plan, ainsi que dans les Coupes/Façades et les projections 3D :

Encombrement minimum des portes

Cochez cette case pour montrer l'espace minimal des portes sur le Plan, à l'aide d'un contour et d’une hachure. Choisissez un type de ligne et un stylo pour la ligne de contour et un motif de hachure, un stylo et un fond pour la hachure.

L'affichage des contours/hachures de l'Encombrement minimum est disponible pour toutes les Portes ayant une définition de paramètre Encombrement minimum. Définissez ceci sur l'onglet Encombrement minimum du volet Options personnalisées dans le dialogue Options Porte.

Voir Encombrement minimum.

Accessoires en 3D

Choisissez d'afficher les poignées de porte et/ou de fenêtre.

Ligne d’ouverture (Plan) et Ligne d’ouverture (Coupe/Façade & 3D)

Choisissez d'afficher les lignes d'ouverture des portes et des fenêtres.

Choisissez les types de ligne et les symboles, y compris pour les portes coulissantes.

Ligne d’ouverture (globale)

Choisissez les stylos pour les lignes d’ouverture des portes et des fenêtres dans l'ensemble du projet.
