Options des outils de type ligne
S'applique aux lignes, aux arcs, aux polylignes et aux splines.
Réglages uniformes pour les outils Ligne : Cochez cette case pour appliquer les réglages définis dans ce dialogue à tous les outils de type ligne : Ligne, Arc de cercle, Spline, Ligne chaînée.
Les Favoris de l'un des outils parmi les quatre outils de type Ligne (Ligne, Arc, Polyligne, Spline) peuvent être appliqués à chacun des autres éléments de type Ligne.
Volet Paramètres généraux de Ligne
•Sélectionnez un type de ligne à éditer à partir du menu déroulant.
•Entrez un numéro de stylo (1-255) pour la ligne/arc/polyligne/spline.
•Cliquez sur la couleur pour ouvrir une palette de sélection de Couleur de stylo pour la ligne/arc/polyligne/spline.
•Pour les polylignes seulement : Choisissez une préférence pour le traitement du motif d'un type de ligne pointillé.
•Cochez la case Limite de Zone pour permettre que des lignes délimitent automatiquement les zones placées.

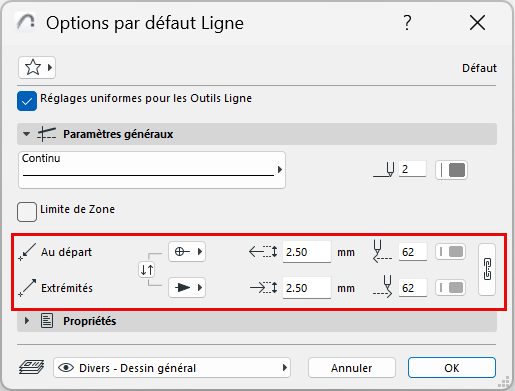

Flèche
Utilisez le sélecteur de type d’extrêmité de flèche pour ajouter des pointes de flèche au début et à la fin d'une ligne, d'un arc, d'une polyligne ou d'une spline.
•Entrez les valeurs de hauteur pour les marques de début et de fin de flèche.
•Saisissez un numéro de stylo (1-255) pour la marque de début et de fin de flèche.
•Cliquez pour afficher la palette de sélection des couleurs de stylo pour les marques de début et de fin de flèche.
•Cliquez et choisissez une pointe de flèche depuis l’icône de la fenêtre contextuelle des pointes de flèche pour sélectionner des types de marques.
Remarque :

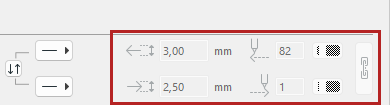

–Si vous choisissez l'option pas de pointe de flèche depuis l’icône de la fenêtre contextuelle des pointes de flèche, la taille et la couleur du stylo ne sont pas disponibles.
–Échanger ou lier les tailles de flèches et les couleurs de stylo.

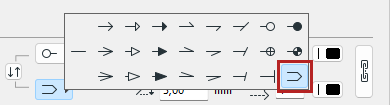

–Pour l’outil ligne : Le dernier type de flèche double la ligne. Le curseur sera attiré par la ligne d’axe invisible située entre les deux lignes visibles.
Le volet Propriétés de Ligne est identique pour les outils Ligne, Arc/Cercle, Polyligne et Spline.
