Pour une description des réglages génériques communs à tous les outils de la Boîte à outils, voir Travailler dans les dialogues Options Outil.
L'outil Dalle s'utilise pour le dessin et l'édition de dalles, les blocs de construction horizontaux basiques du Bâtiment numérique.
Pour une description détaillée, voir Dalles.
Pour des informations sur le volet Modèle analytique structurel du dialogue Options Dalle :
voir Membres 2D (dalle, mur, toit)
Volet Géométrie et position de Dalle
Epaisseur Dalle : Entrez une valeur pour l'épaisseur de la dalle.

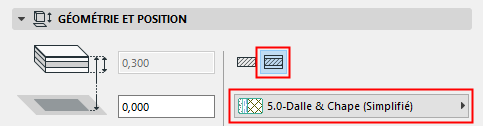

Remarque : Si la structure de la dalle est composite, l'épaisseur de la dalle est définie dans Options > Attributs élément > Structures composites et elle est égale à la somme des épaisseurs des couches individuelles. L'épaisseur d'une dalle composite ne peut être modifiée dans le dialogue Options Dalle ; pour le faire, vous devez allez au dialogue Options > Attributs élément > Structures composites.

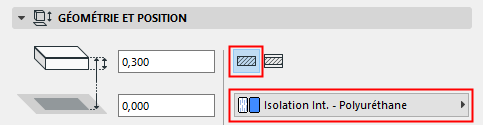

Si vous souhaitez éditer l'épaisseur de la dalle dans le dialogue Options Dalle, choisissez une structure de dalle non composite (basique).
Décaler d'étage d'implantation : Définissez un décalage pour le plan de référence de la dalle par rapport à son étage d'implantation. Le plan de référence possède plusieurs réglages possibles. (Voir Plan de référence.)
Etage d'implantation
Voir Etage d'implantation.
Décalage à niveau de référence : Définissez un décalage pour le plan de référence de la dalle par rapport à un niveau de référence donné (par défaut, ce niveau de référence correspond au Zéro projet).
•Le plan de référence de la dalle possède plusieurs réglages possibles.
Voir Plan de référence.
Structure de dalle
Cliquez sur l'une de ces icônes pour définir une dalle Basique ou Composite, puis choisissez un attribut qui reflète ses propriétés structurelles :
•Pour une dalle basique : utilisez le menu déroulant pour choisir son matériau de construction.
•Pour une dalle composite : utilisez le menu déroulant pour choisir sa structure composite.
Remarque : Cette fenêtre contextuelle répertorie les composites dont le paramètre "utiliser avec" comprend l'élément dalle : voir "Utiliser avec" - définit la disponibilité du composite
Par défaut, l'arête de la dalle est perpendiculaire à sa surface (90 degrés). Si vous souhaitez utiliser un angle d'arête personnalisé, cliquez sur l'icône correspondante et saisissez l'angle en degrés dans le champ à droite.
Remarque : Vous pouvez définir un angle d'arête personnalisé différent pour chaque arête. Si tel est le cas, une icône jaune “Personnalisé” apparaît avec le contrôle de définition de type de rive dans le dialogue Options Dalle.
Voir Définir l'angle et la surface d'arête d'une dalle personnalisé.

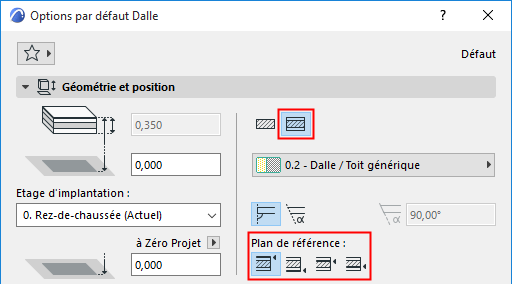

Selon la structure de dalle choisie (basique ou composite), il existe plusieurs options pour le plan de référence de la dalle :
•Le plan de référence d'une dalle basique se trouve soit sur la face supérieure, soit sur la face inférieur de la dalle.
•Pour le plan de référence d'une dalle composite, il existe quatre options : face supérieure et inférieure de la dalle ; haut et base de l'âme.
Remarque : Si la structure composite ne comprend pas d'âme, les choix de plan de référence liés à l'âme apparaîtront en gris.
Utilisez la Zone informations ou le volet Géométrie et position du dialogue Options Dalle pour choisir la position du plan de référence.
Voir aussi Plan de référence de dalle.
Voir Affichage des éléments sur le Plan et la Coupe
Remarque : Le type de ligne des dalles affichées sur les étages distants est défini sous Options > Préférences du projet > Eléments de construction.
Hachures de recouvrement
Voir Associer une Hachure de recouvrement.
Ce volet affecte l'affichage de la dalle en 3D.
Voir aussi Remplacer les surfaces avec Peindre surfaces.
Voir Définir l'angle et la surface d'arête d'une dalle personnalisé.
Pour une description détaillée, voir Aligner Texture 3D.
