La description ci-dessous concerne la page Tailles nominales et tolérance du volet Options personnalisées du dialogue Options Porte ou Fenêtre d'une ouverture provenant de la bibliothèque Archicad internationale.

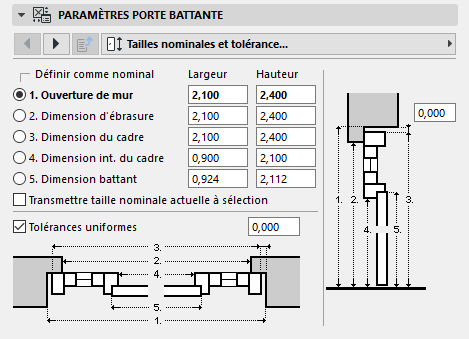

La taille des ouvertures (sa hauteur et sa largeur) peut être définie selon à quatre types de dimensions : dimensions de l'ouverture de mur, dimensions du cadre, dimension du passage (à l'intérieur du cadre)et dimensions du battant.
Les illustrations numérotées vous aident à identifier ces dimensions.
Dimensions trou mur
L'Ouverture de mur est la partie découpée dans le mur pour accueillir l'ensemble de la structure d'ouverture.
La largeur de l'ouverture correspond à la valeur Dimension du cadre à laquelle peuvent éventuellement s'ajouter des valeurs de Tolérance latérale .
La hauteur de l'ouverture correspond à la valeur Hauteur dimension cadre à laquelle peut éventuellement s'ajouter une valeur de Tolérance supérieure.
Voir Tolérances.
Dimensions unité
Les Dimensions cadre ou dormant sont la largeur et la hauteur de l'ensemble de la structure d'ouverture.
Dimensions sortie
Les Dimensions du passage ou les dimensions intérieures du cadre correspondent donc à la largeur de l'ouverture dont a été soustraite l'épaisseur du cadre.
Définir comme nominal
Utilisez le bouton radio Définir comme nominal pour déterminer l'un des trois types de référence choisi lors du dimensionnement de l'ouverture.
•C'est la dimension nominale qui sera affichée par le champ Taille L x H nominale de la Nomenclature interactive.

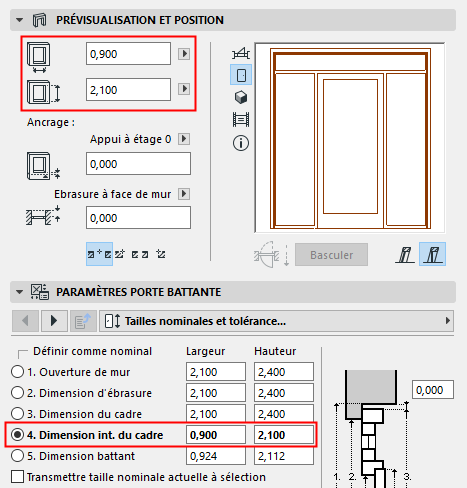

•Cette dimension nominale est alors affichée dans les champs Largeur et Hauteur du volet Prévisualisation et position du dialogue Options Fenêtre.
Transférer la taille nominale actuelle à la sélection : Cette case à cocher devient disponible si vous modifiez la définition de la Dimension nominale (si par ex. au lieu de Dimensions du cadre vous choisissez Dimensions de l'Ouverture de mur). Dans ce cas, les valeurs Dimensions nominales seraient transmises à la nouvelle Dimension nominale (les Dimensions de l'Ouverture de mur). Les autres valeurs de dimension seront automatiquement ajustées.
Afficher les cotations dans la marque
Les dimensions de l'ouverture (trou, unité, battant ou sortie) peuvent être affichées dans la marque de l'ouverture, s'il y en a.
Utilisez le volet Symbole et texte de Marque de la page Contenu - Dimensions pour choisir la dimension préférée à afficher dans la marque.
Les définitions de dimension choisies ici seront également utilisées pour les Cotations automatiques et dans les Nomenclatures interactives.

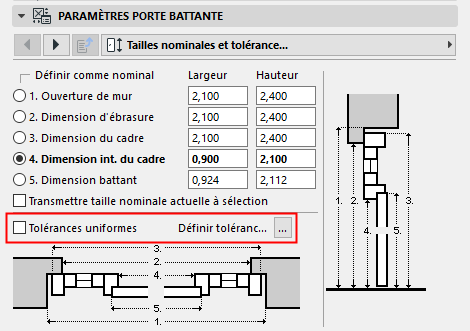

Tolérances uniformes
Cette option est cochée par défaut, vous pouvez saisir de cette manière une valeur unique à appliquer à la tolérance sur tous les côtés de la structure d'ouverture. Pour utiliser des valeurs de tolérance différentes pour chacun de côtés de l'ouverture (par exemple pour une porte de forme complexe dont les tierces vitrées possèdent des hauteurs d'appui différentes), décochez la case et cliquez sur Tolérances pour accéder à la rubrique Tolérances.
Voir Tolérances.
Remarque : Si vous souhaitez saisir des valeurs d'Agrandissement, utilisez les contrôles d'Agrandissement dans la page Ouverture Mur de ce dialogue de réglages. Saisir un Agrandissement ouverture n'affecte pas la Taille nominale de l'ouverture (contrairement à la valeur de Tolérance).
