Während der Modellierung möchten Sie Führungen möglicherweise als ein einziges, durchgehendes Element darstellen – für eine übersichtliche Modellansicht. Für Dokumentationszwecke kann es jedoch hilfreicher sein, die tatsächlichen Längen der einzelnen Führungssegmente anzuzeigen und auszuwerten.
Mit MEP Designer können Sie nun Führungen nach Segmentlängen anzeigen und dokumentieren:

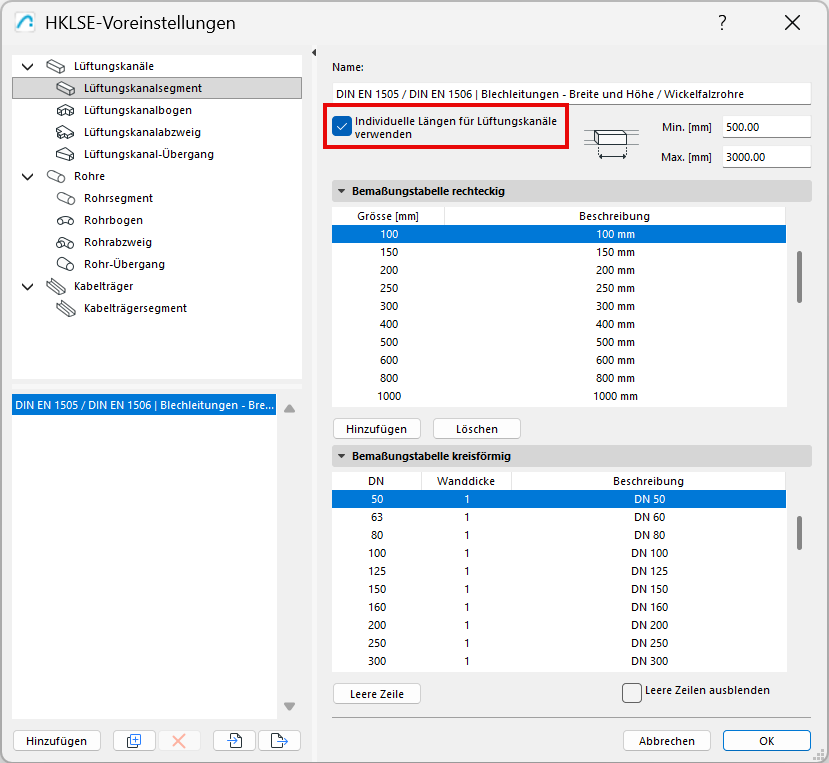

In den HKLSE-Voreinstellungen - für Rohr- oder Kanalsegmente oder Kabelträger:
•Wählen Sie die Option „Individuelle Längen“
•Geben Sie die Mindest- und Maximallängen ein, die den Längenangaben des Herstellers entsprechen (z. B. für Ihren Kanaltyp)
Jetzt zeigt das Modell jede Segmentlänge auf der Grundlage Ihrer HKLSE-Voreinstellungen an. Der MEP Designer optimiert die Segmentierung automatisch, wenn Restsegmente vorhanden sind.

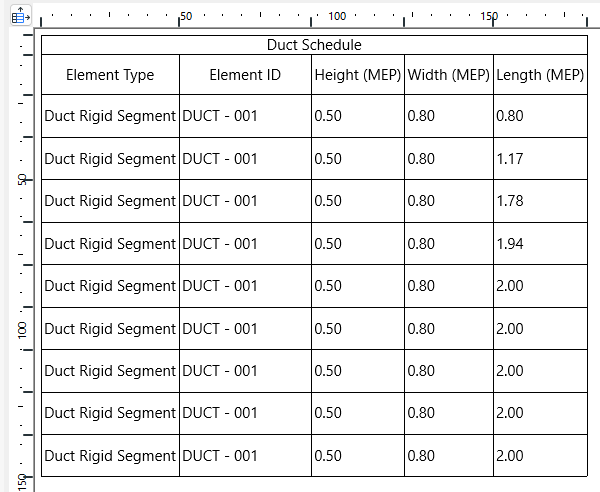

Sie können die Segmente in einer Interaktiven Auswertung einzeln auflisten und jedes Segment separat beschriften.
