Leichtes Auffinden offener HKLSE-Verbindungen

Feedback zu offenen HKLSE-Verbindungen weisen auf Stellen im Modell hin, wo noch Verbindungen fehlen oder weitere Modellierungsaufgaben erforderlich sind.

Im neuen MEP Designer ermöglicht die Bildschirmdarstellungs-Option „Offene HKLSE Verbindungen“, diese Stellen in Grundriss, Schnitt und im 3D-Fenster anzuzeigen:

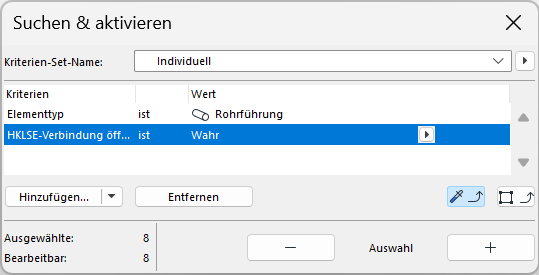

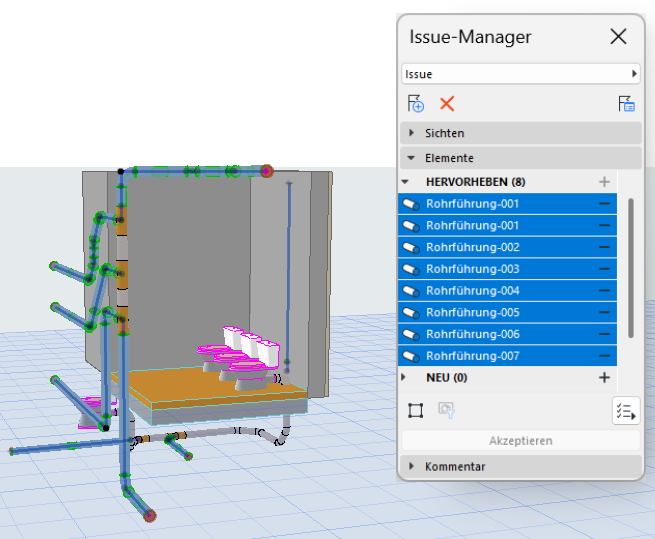

Verwenden Sie „Suchen & Aktivieren“, um sie schnell zu erfassen und in Issues umzuwandeln:

Um offene Enden und Verbindungen in Grundriss-, Schnitt oder im 3D-Fenster zu sehen, aktivieren Sie Offene HKLSE Verbindungen unter Ansicht > Bildschirmdarstellungs-Optionen. Offene Verbindungen werden im Grundriss/Schnitt eingekreist und in 3D rot hervorgehoben dargestellt.
