Lüftungsanforderungen raumweise auflisten und überprüfen

Listen Sie alle Räume im Modell zusammen mit ihrem erforderlichen Luftvolumenstrom und dem aktuell zugeführten Luftvolumenstrom auf und erfassen Sie Auslässe (Abschlüsse), Zubehör und Ausrüstung in den Räumen.

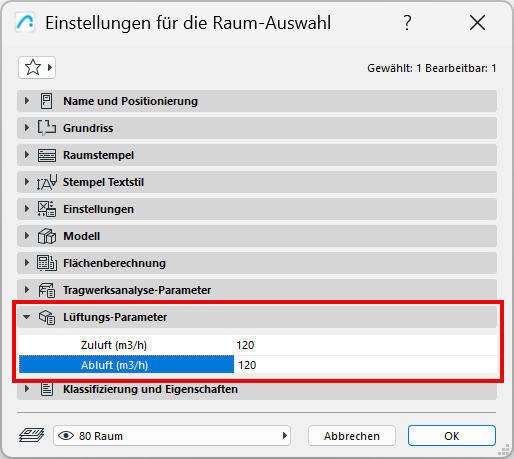

•Lüftungsanforderungen nach Räumen definieren

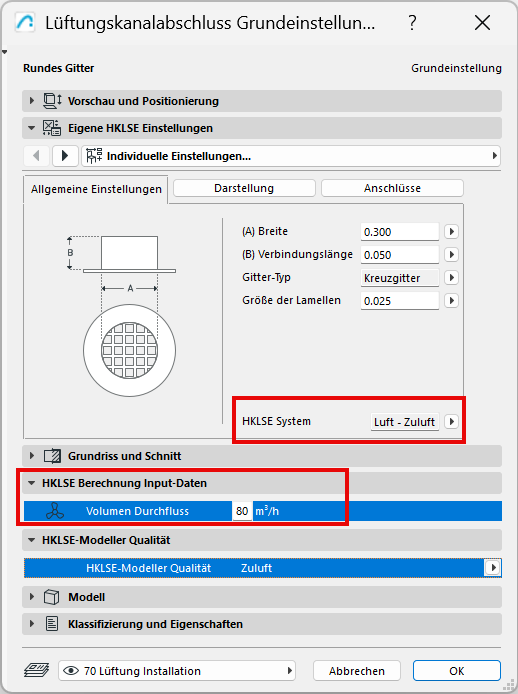

•Geben Sie für jeden Auslass (Abschluss) die Volumenstromdaten im Tab „HKLSE Berechnung Input-Daten“ der Lüftungskanalabschluss-Einstellungen ein

•Verwenden Sie die in MEP Designer integrierte Prüfung (Planung > Modellüberprüfung > HKLSE-Modeller Qualität...), um sicherzustellen, dass die im Raum platzierten HKLSE-Auslässe (Abschlüsse) den erforderlichen Zu- und Abluftstrom liefern

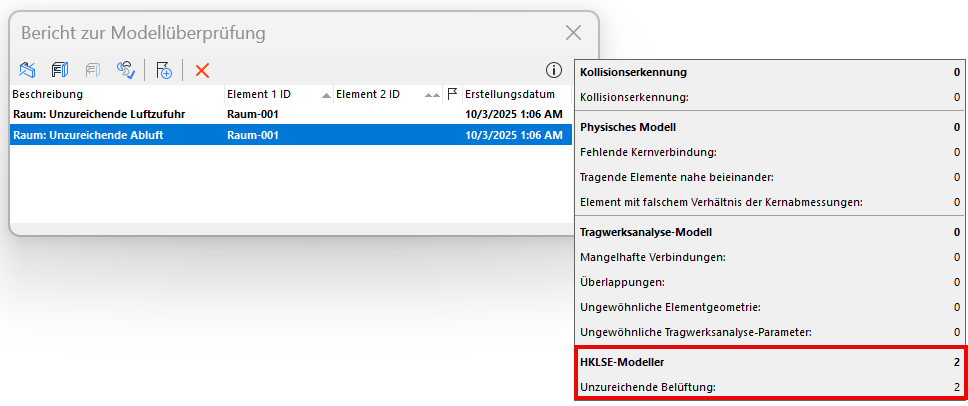

•Erfassen Sie die erkannten Abweichungen in der Palette „Bericht zur Modellüberprüfung“, navigieren Sie zu den betroffenen Elementen und erstellen bzw. verwalten Sie diese als Issues.

Schauen Sie sich das Video an

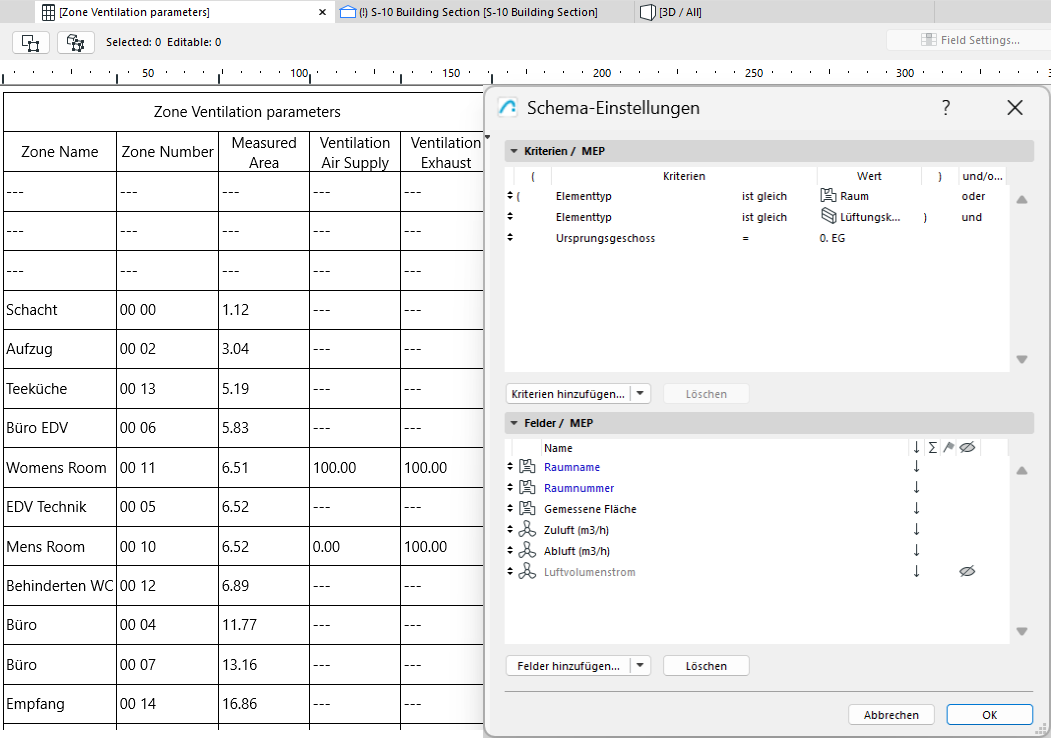

•Listen Sie Räume und deren Auslässe (Abschlüsse) in einer Interaktiven Auswertung zusammen mit den jeweiligen Anforderungen und Luftvolumenströmen auf – und aktualisieren Sie diese Daten bei Bedarf direkt aus der Auswertung.
