Verbesserte Gefälle-Modellierung
Ohne Gefälle funktionieren Rohrleitungen in Gebäuden nicht.
Mit MEP Designer ist es jetzt einfacher, das Gefälle zu bearbeiten und dabei die Verbindungen beizubehalten, mit klarem Feedback zu Gefällewinkel und -richtung.
Schnellere Eingabe des Gefälles
•Nutzen Sie den Tracker und geben das Gefälle direkt ein - Sie müssen die Gefällekontrolle nicht erst „freischalten“
•Intuitive Wahl der Gefällerichtung: nach oben, nach unten oder keins - mit neuem grafischen Symbol
•Neu hinzugefügte Führungssegmente oder Abzweige übernehmen das Routengefälle
•Auch nach der Anpassung des Gefälles können Sie die Z-Koordinate ändern und die Führung in der neuen Höhe fortsetzen. Der Tracker zeigt während der Eingabe die aktuelle Z-Koordinate an der Cursorposition an
•Wenn Sie das Gefälle in einem bestehenden Rohrnetz anpassen, bleiben die vertikalen Rohre vertikal - nur die horizontalen oder geneigten Rohre werden angepasst
•Neue Führungsabschnitte (die an einem Abzweig, einem offenen Ende oder einer Biegung hinzugefügt werden) übernehmen das vorhandene Gefälle
Gefälle eines bestehenden Führungssystems anpassen
Passen Sie die Gefällewerte bereits modellierter Führungselemente – an Abzweigen, Bögen oder Verbindungen – an, ohne die Höhenlage der bestehenden Elemente zu verändern.
Gefälle-Feedback auf dem Bildschirm
Aktivieren Sie „HKLSE Gefälle“ unter Ansicht > Bildschirmdarstellungs-Optionen.

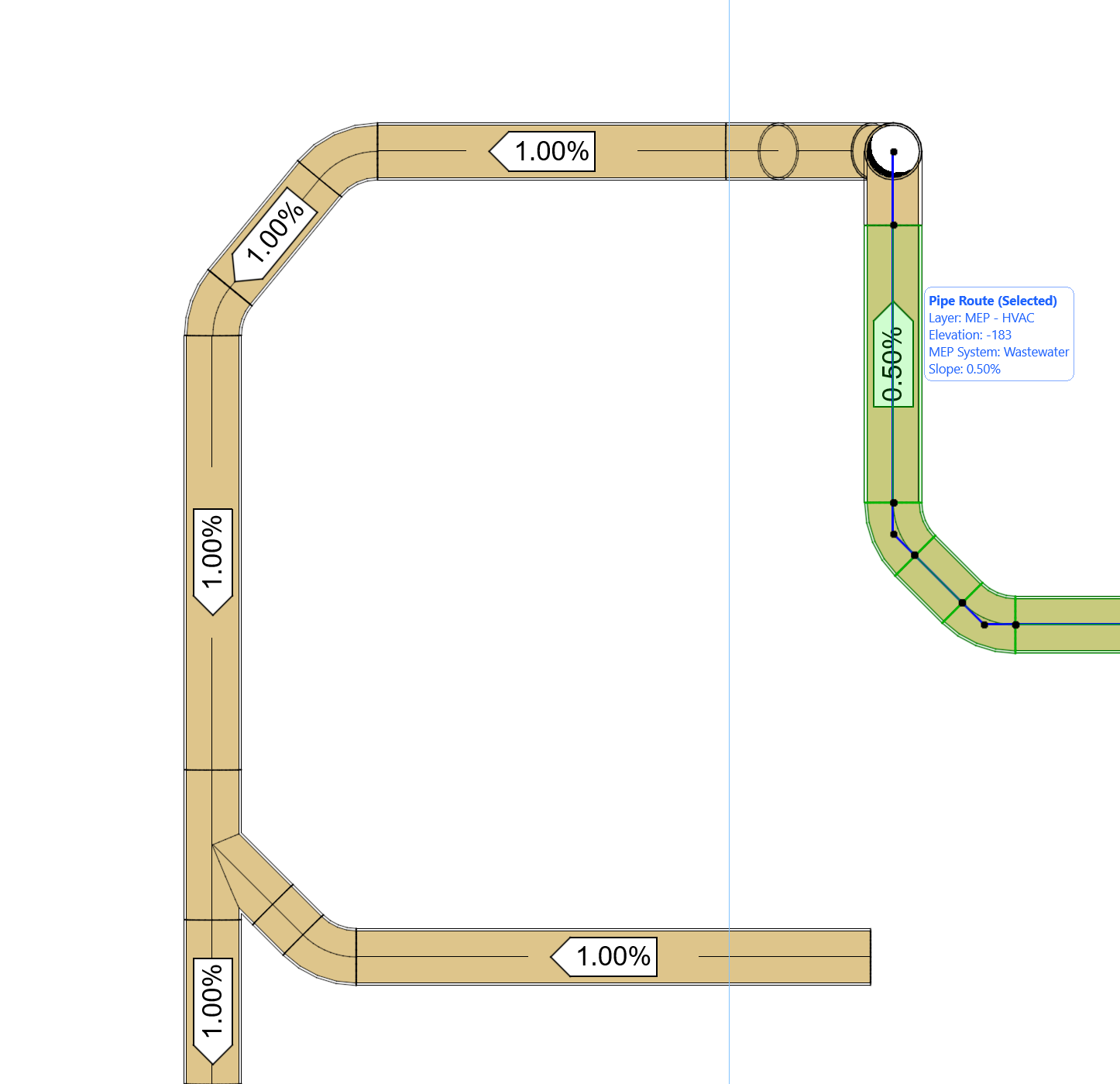

•Im Grundriss sehen Sie die Richtung und den Wert des Streckengefälles
•Für ein ausgewähltes Führungselement zeigt auch das Info-Tag das Gefälle an

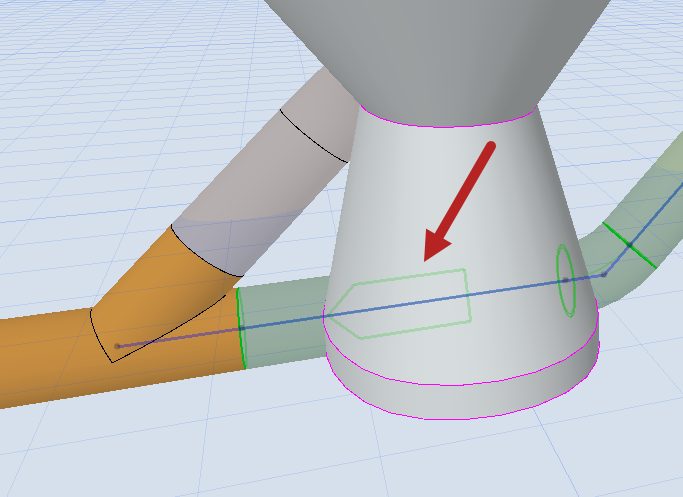

In 3D- und Schnittansichten zeigen ausgewählte Führungselemente einen grünen Pfeil an, der die Gefällerichtung angibt:
