Heizungs-/Kühlsysteme und Berechnungen im System-Browser

Der erweiterte System-Browser deckt nun neben Lüftungsanlagen auch Wasser-/Abwassersysteme und Heizungs-/Kühlungsanlagen ab.

Für Heizungs-/Kühlsysteme bietet der System-Browser eine Laufzeitberechnung und tabellarische Darstellung von Daten wie Leistung, Massenstrom und Strömungsgeschwindigkeit.

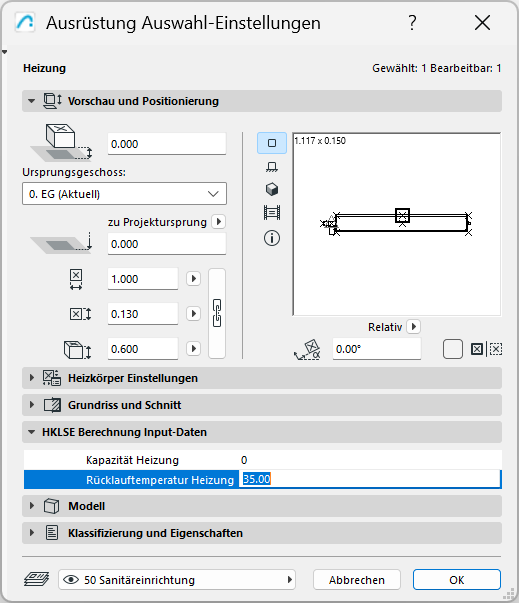

•Stellen Sie die Werte für die Leistung und die Rücklauftemperatur der Heizungsanlage ein (in den Elementeinstellungen oder in der Infobox):

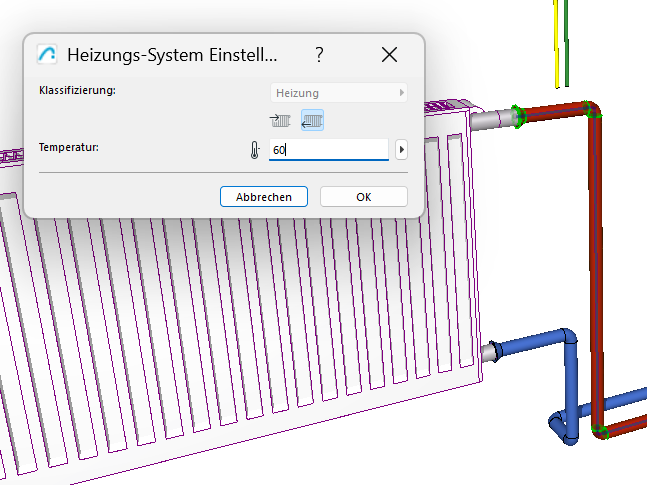

•System-Ebene: Definieren Sie die Temperatur für das Heizungs-System

Anmerkung: Die Berechnung von Kühlsystemen ist für ein späteres Update geplant.

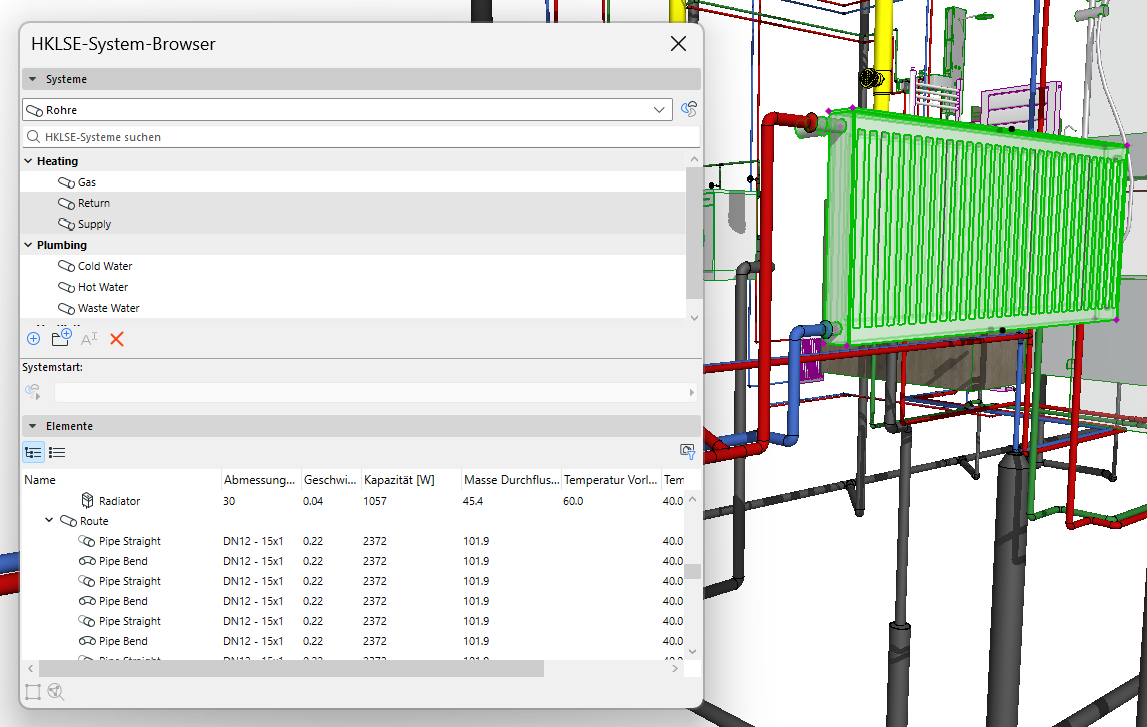

Der System-Browser zeigt Laufzeitberechnungen und Daten für Heizungs-/Kühlsysteme-Systeme an – darunter Leistung, Massenstrom und Strömungsgeschwindigkeit –, basierend auf den Abmessungen der Elemente und den Leistungsdaten der Komponenten.

Neudimensionierung von Heizungs-/Kühlsystemen mit dem Hydronik-Optimierer

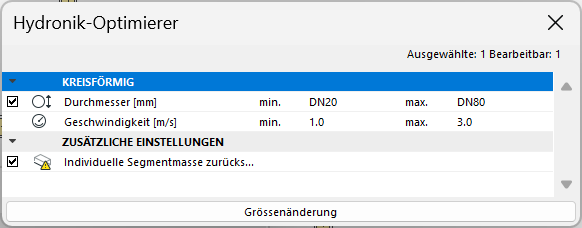

Der Hydronik-Optimierer passt die Größe aller Heizungsrohre anhand des minimalen und maximalen Durchmessers sowie der minimalen und maximalen Geschwindigkeit an. (Im nächsten Update wird die Grössenanpassung für Kühlsysteme hinzugefügt.)

•Wählen Sie die Führungen aus, deren Dimensionen geändert werden sollen, und öffnen Sie dann den Hydronik-Optimierer (HKLSE-Symbolleiste oder Fenster > Paletten)

•Definieren Sie die Wertebereiche für Rohrdimensionen und Geschwindigkeit, und klicken Sie dann auf Grössenänderung
