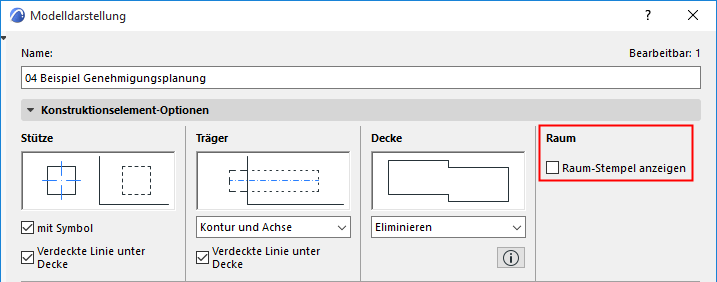

Zum Anzeigen von Raumstempeln im Projekt aktivieren Sie Raumstempel anzeigen in Dokument > Modelldarstellung > Modelldarstellung erstellen (Teilfenster Konstruktionselement-Optionen).
Hinweis: Raumstempel können in den Modelldarstellungs-Optionen deaktiviert und stattdessen mit Etiketten beschriftet werden.
Raumstempel sind intelligente, parametrische GDL-Objekte, deren Erscheinung, Inhalt und Verhalten an die jeweilige architektonische Planungspraxis angepasst werden können. Sie befinden sich in der Projektbibliothek.
Das Ihrem Raum zugewiesene Raumstempelobjekt hängt von der ausgewählten Raumkategorie ab.
Siehe Raumkategorien.
Jeder Raumstempel enthält Textinformationen zu der Raumfläche einschließlich Name, Nummer, Bereich und anderen optionalen Parametern; der genaue Inhalt Ihres Raumstempels hängt von den Parametern ab, die Sie im Teilfenster Einstellungen des Dialogfensters Raum-Einstellungen festlegen.
Siehe Raum-Einstellungen.

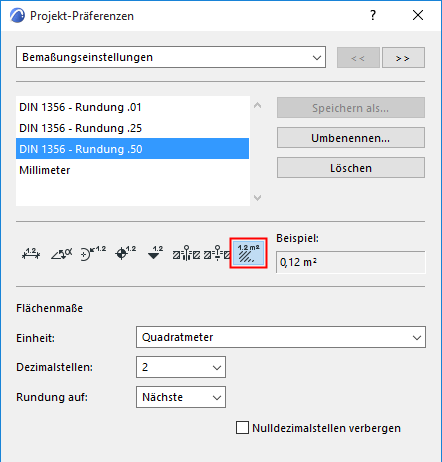

Anmerkung: Zum Einstellen der Einheiten für die Raumflächenanzeige in diesem Raumstempel verwenden Sie Optionen > Projektpräferenzen > Bemaßungs-Einstellungen und wählen Sie Flächenberechnungseinheiten aus.
Raumstempel bewegen
Raumstempel können unabhängig vom Raum verschoben werden:
1.Aktivieren Sie den Raum und klicken Sie auf den mittleren Hotspot des Raumstempels.
2.In der Pet-Palette:

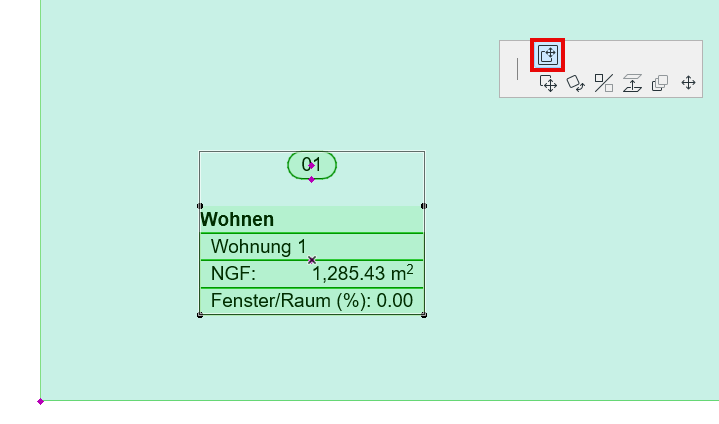

–Wählen Sie Unterelement verschieben, um den Raumstempel zu verschieben

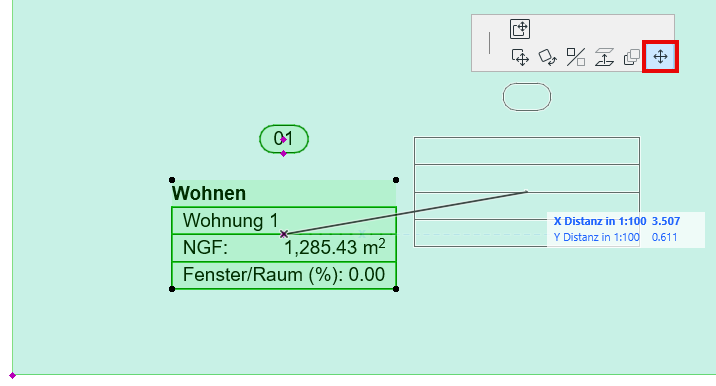

–Wählen Sie Knotenpunkt verschieben, um ihn relativ zum aktuellen Maßstab zu verschieben
Anmerkung: Diese Funktion ist nur unterstützt, wenn das Raumstempel-Objekt kompatibel mit der Maßstabs-Funktion ist, allerdings nur in den Maßstäben 1:50/1:100/1:200.
3.Platzieren Sie den Raumstempel nun an der gewünschten Stelle.
Raumflächen-Referenzpunkt (nur für Raumstempel)

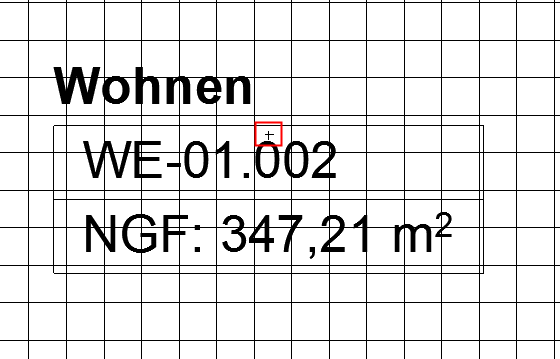

Wenn Sie den Raumstempel mit einer der automatischen Erkennungsmethoden platzieren, wird innerhalb des Raums an der Position, auf die Sie bei der Definition der Raumfläche zuerst geklickt haben, ein Kreuz angezeigt. Dieses Kreuz kennzeichnet den Referenzpunkt des Raumes.
Dieser Punkt wird bei nachfolgenden Aktualisierungen als Startpunkt für die Umgrenzungserkennung verwendet.
