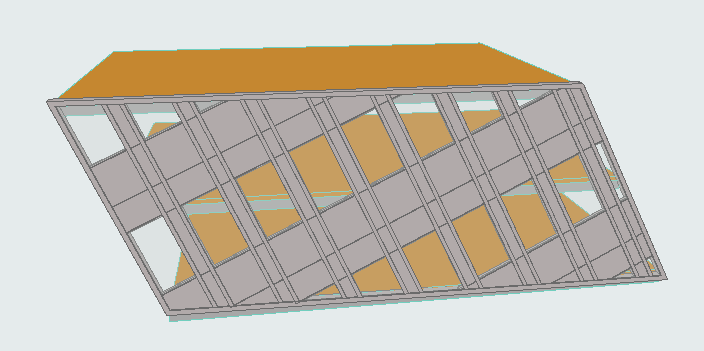

Extrudieren einer Fassade aus einer geneigten Bearbeitungsebene

Im 3D-Fenster können Sie jede beliebige Bearbeitungsebene definieren.

Siehe Fassaden-Eingabeebene im 3D-Fenster.

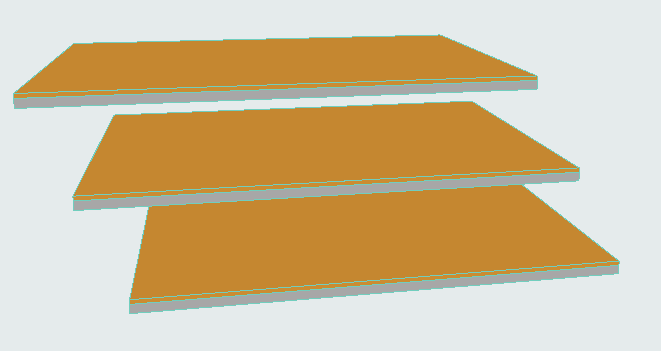

Nehmen Sie das folgende Gebäude in 3D:

Es könnte sein, dass Sie die Fassade so zeichnen wollen, dass sie rechtwinklig zu einer Bearbeitungsebene entsprechend der Form des Gebäudes extrudiert wird. Sie brauchen eine Bearbeitungsebene senkrecht zur Neigung des Gebäudes.

1.Aktivieren Sie das Fassadenwerkzeug und wählen Sie die Geometriemethode Linie in Verbindung mit der Methode der Normalenvektor-Bearbeitungsebene:

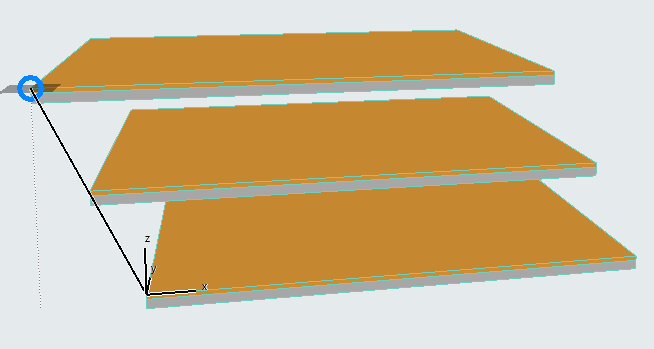

2.Zeichnen Sie im 3D-Fenster einen Normalenvektor entsprechend der geneigten Form des Gebäudes - die Bearbeitungsebene soll lotrecht zu diesem Vektor sein. Hier zeichnen wir den Vektor, der die Ecken der oberen und unteren Decke verbindet:

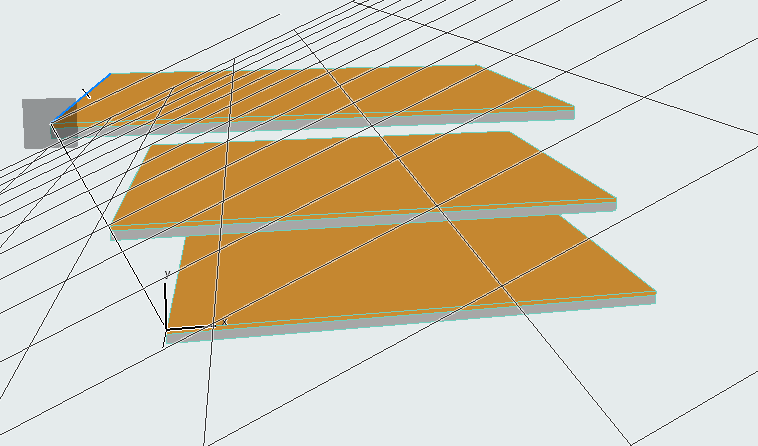

3.Es erscheint eine Eingabeebene, die senkrecht zum Vektor steht.

4.Klicken Sie auf eine beliebige Stelle, um die Bearbeitungsebene zu platzieren.

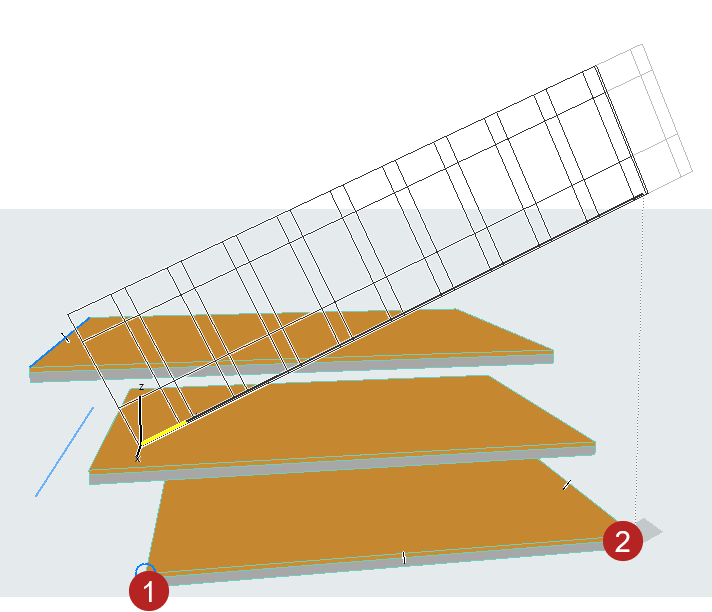

5.Jetzt können Sie die Referenzlinie zeichnen. Sie wird durch ein „Gummiband“ angezeigt und lotrecht auf die Bearbeitungsebene projiziert. Klicken Sie auf die beiden Punkte, an denen die Fassade beginnen und enden soll: in unserem Fall auf die beiden vorderen Ecken an einer beliebigen der beiden Decken.

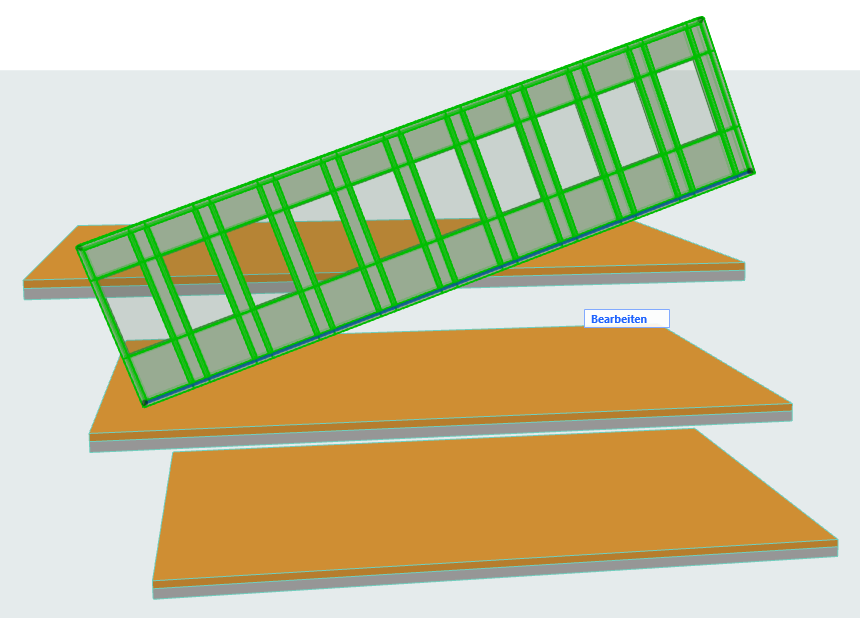

6.Es erscheint eine Fassade, aber Sie müssen noch das Schema-Raster bearbeiten. Aktivieren Sie die Fassade und öffnen Sie den Bearbeitungsmodus.

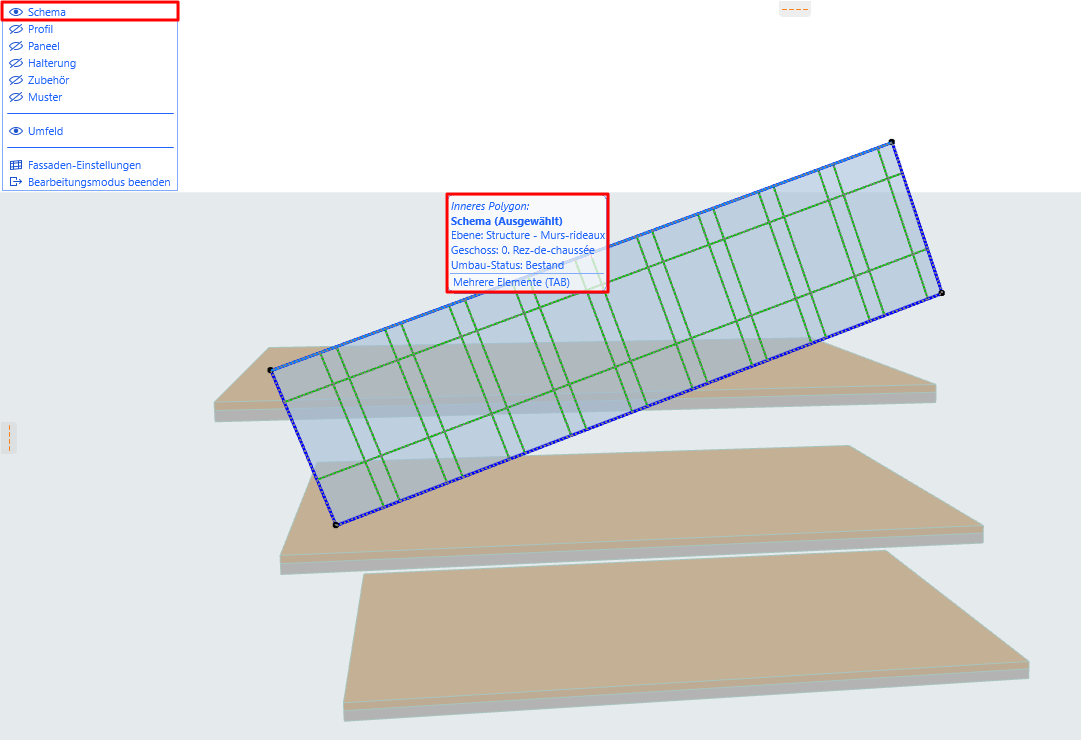

7.Blenden Sie im Bearbeitungsmodus alles außer dem Schema-Gitter aus.

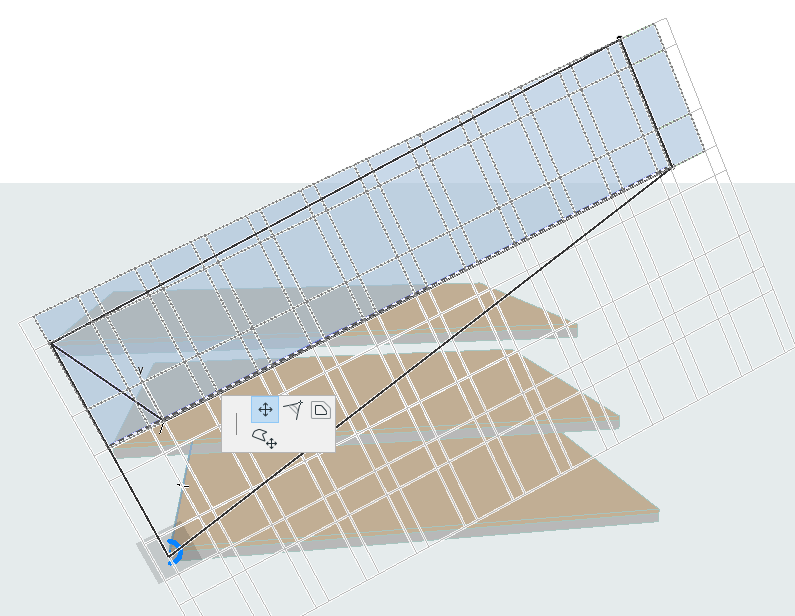

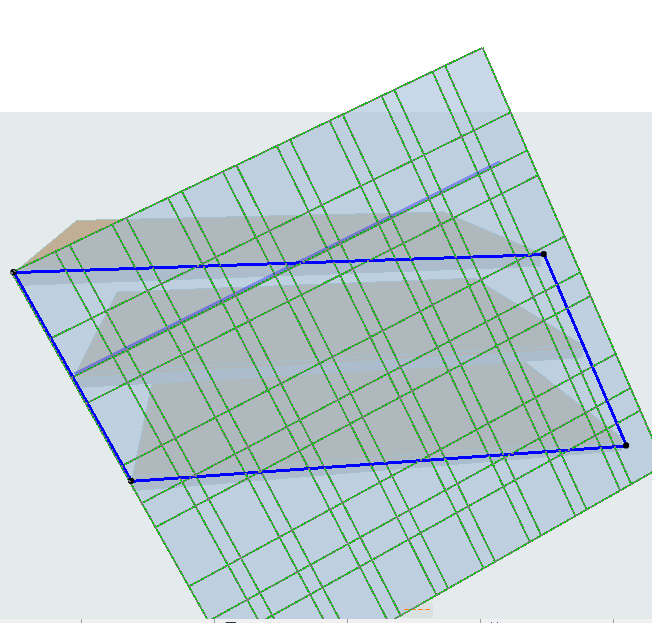

8.Ziehen Sie die Ecken des Schema-Raster-Polygons an ihre Position - auf die oberen und unteren vorderen Ecken der Decken. (Um das Polygon zu ziehen, müssen Sie das innere Polygon des Schema-Rasters auswählen)
