2D- und 3D-Darstellung von Objekten

Modelldarstellung für Bibliothekselemente

Je nachdem, welche Bibliotheken in Ihrem Projekt geladen sind, verwenden Sie Dokumentation > Modelldarstellung > Modelldarstellung erstellen zum Zuweisen globaler Präferenzen für die Anzeige bestimmter Bibliothekselemente und ihrer Parameter.

Siehe Weitere Einstellungen der Bibliothekselemente (Archicad Legacy Objects).

Standardmässig verwenden Objekte den Detailgrad, der in den Modelldarstellungs-Optionen definiert wird (nach Modelldarstellung). Wenn das Bedienelement für spezifische Objekt/Lichtquellen verfügbar ist, können Sie seine Detailebene in den Elementeinstellungen überschreiben (verwenden Sie die Bedienelemente für die 2D- oder 3D-Darstellung)

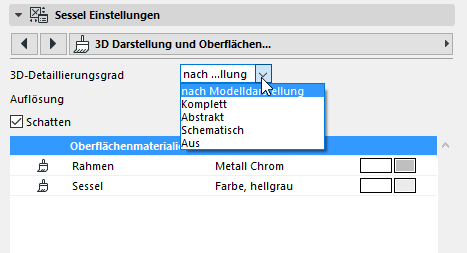

3D-Detaillierungsgrad

Sofern relevant, können Sie mit diesem Bedienelement die Modelldarstellungs-Einstellungen für ein Objekt überschreiben: Wählen Sie Schematisch, Vereinfacht oder Komplett.

Die detaillierte 3D-Anzeige mancher komplexer Elemente kann einige Zeit dauern - beispielsweise bei realistischen Bäumen und anderen Pflanzen, die aus einer sehr großen Anzahl von Polygonen bestehen.

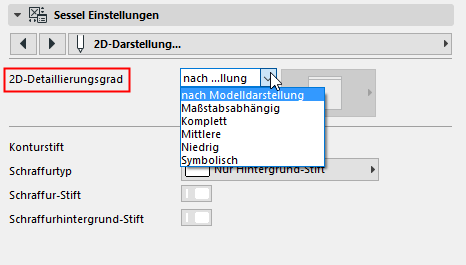

2D-Detaillierungsgrad

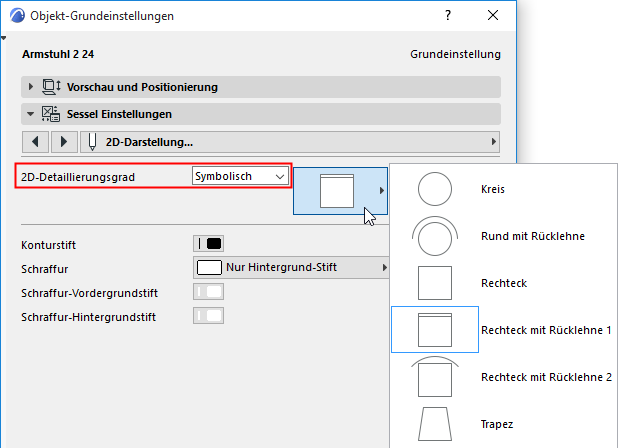

•Wenn Sie Symbolisch auswählen, wird der Parameter Symboltyp verfügbar, in dem Sie unabhängig vom Maßstab ein festes Symbol zum Anzeigen des Objekts in 2D-Ansichten auswählen können.
