Verjüngter Träger oder verjüngtes Segment
Sie können einen verjüngten Träger erstellen oder ein einzelnes Trägersegment verjüngen.
Verwenden Sie die Segment-Seite der Träger-Einstellungen. (Für einen Multisegment-Träger wählen Sie das zu verjüngende Segment aus.)

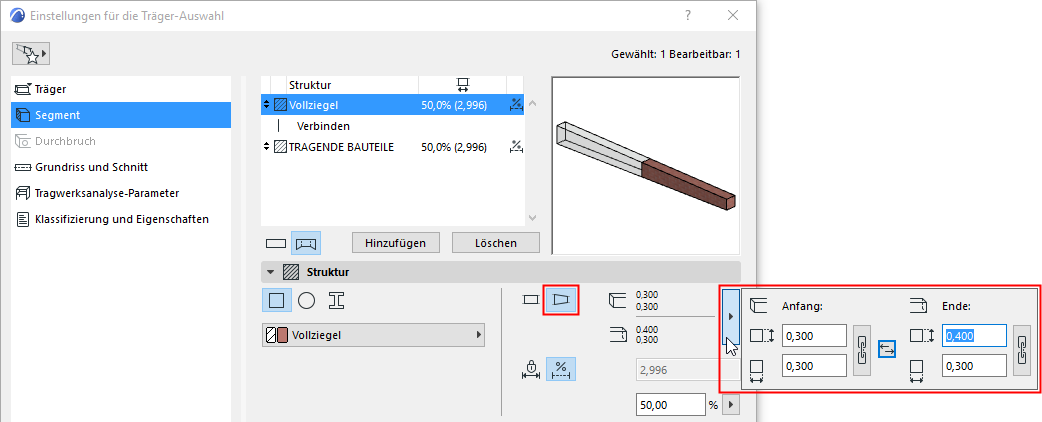

1.Wählen Sie im Struktur-Teilfenster die Option Verjüngte Geometrie.
2.Verwenden Sie das Popup-Fenster, um die Querschnittsmaße des verjüngten Trägers (Segments) an seinen Anfangs- und Endflächen festzulegen.
–Verwenden Sie das Kettensymbol, um gleiche Höhen-/Breitenabmessungen zu erhalten.
–Über den Pfeil-Button kehren Sie die Verjüngungs-Richtung um.
