Auswirkungen der Strukturdarstellung in verknüpften Zeichnungen

Sie werden häufig in einer Projekt-Sicht (Schnitt, Ansicht, Innenansicht, Detail oder Arbeitsblatt) arbeiten, in der die Elemente ihre Quelle in einem anderen Modellfenster haben.

Wenn Ihr Quell-Blickpunkt jedoch ein Ausschnitt/eine Projektsicht mit manuellem Neuaufbau bzw. 2D-Zeichnung ist, treten möglicherweise Probleme auf, wenn Sie versuchen, die Einstellungen der Strukturdarstellung des abgeleiteten Ausschnitts zu ändern, da der Quell-Blickpunkt eventuell nicht aktuell ist. Archicad erlaubt daher keine Änderung der Strukturdarstellungs-Einstellungen für Ausschnitte, die aus Quellen mit manuellem Neuaufbau oder 2D-Zeichnungen abgeleitet sind.

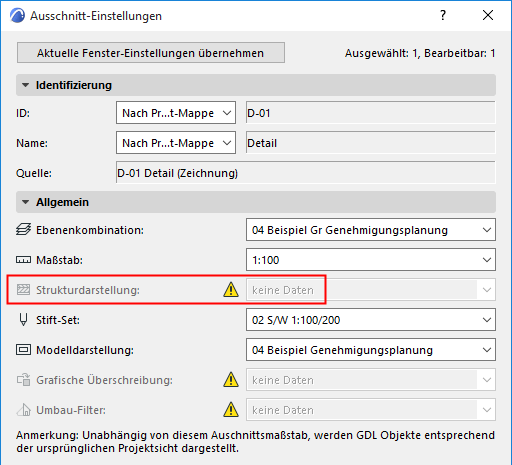

Die folgenden Ausschnitt-Einstellungen gehören zu einem Ausschnitt, dessen Quelle ein Modell mit manuellem Neuaufbau ist. Die Einstellungen der Strukturdarstellung können nicht geändert werden.

Die Lösung: Kehren Sie zum Quellausschnitt zurück (oder erstellen Sie eine Kopie davon) und ändern Sie den Aktualisierungstyp in Automatisch Aktualisieren.

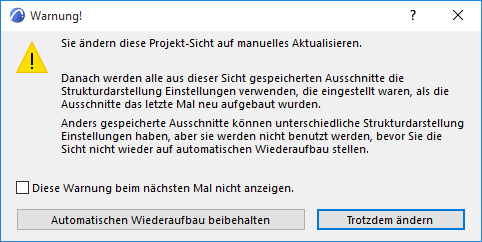

Der umgekehrte Fall: Angenommen, Sie haben eine automatisch aktualisierende Projekt-Sicht, aus der verschiedene Ausschnitte abgeleitet wurden. Jetzt ändern Sie diese in “Manuell aktualisieren” oder “2D-Zeichnung”. Dies ist möglich, aber beachten Sie dabei, dass die aus dieser Quelle abgeleiteten Ausschnitte - auch wenn Sie diese Ausschnitte bereits erstellt haben - ihre Einstellungen der Strukturdarstellung so ändern, dass sie denen des Quell-Blickpunkts entsprechen.

Wenn Sie die Einstellungen der Strukturdarstellung eines Quell-Ausschnitts mit dem Typ „Manueller Neuaufbau“ ändern (auch wenn die abgeleiteten Ausschnitte auf einem Quell-Ausschnitt mit „Automatischem Wiederaufbau“ basieren), erscheint eine Warnung, dass sich die Strukturdarstellung und die grafischen Überschreibungen der abgeleiteten Ausschnitte möglicherweise ändern.

Sie können fortfahren und manuell neu aufbauen oder Sie können den Prozess abbrechen. Die Lösung besteht wiederum darin, zum Quell-Blickpunkt zurückzukehren (oder eine Kopie mit den erforderlichen Einstellungen der Strukturdarstellung/grafischen Überschreibung davon zu erstellen) und den Aktualisierungstyp in Automatisch Aktualisieren zu ändern.
