Zusätzliche Umbau-Filter-Optionen

Zusätzliche Überschreibungs-Optionen stehen für “Bestands”-, für “Abbruch”- und für Beschriftungselemente zur Verfügung.

Mit Hilfe dieser zusätzlichen Optionen können Sie lokalen Standards entsprechen oder Ihre Umbau-Darstellungen leichter interpretierbar machen.

Markieren Sie das Kästchen einer der zusätzlichen Überschreibungen, die Ihren Umbau-Filtern hinzugefügt werden sollen:

Für Bestandselemente:

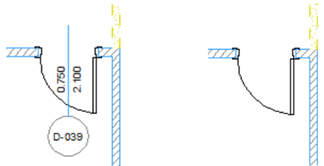

•Bemaßungsmarker ausblenden (Wenn Sie keine Bemaßungsmarker an bereits platzierten Öffnungen sehen wollen)

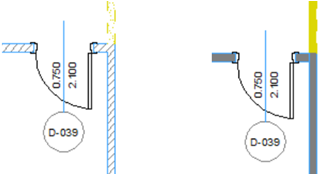

•Massiv (Wenn Sie die Struktur der bereits platzierten Wände nicht anzeigen wollen)

•Keine Verschneidung (Verwenden Sie diese Option, um sicherzustellen, dass Verschneidungen zwischen neuen oder abgebrochenen Wänden die vorhandenen Wand-Verschneidungen nicht beeinträchtigen)

Für Abbruch-Elemente:

•Bemaßungsmarker ausblenden (Wenn Sie keine Bemaßungsmarker an Öffnungen sehen wollen,die in der Planung gelöscht werden)

•Tür/Fenster/Dachfenster/Öffnungssymbol ausblenden (Wenn Sie Öffnungen, die in Kürze nicht mehr existieren werden, nicht sehen wollen, insbesondere wenn sie Teil von Wänden sind, die ohnehin abgebrochen werden)

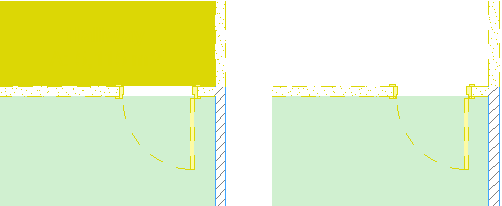

•Raumfläche ausblenden (Wenn Sie Informationen zu Raumflächen, die eliminiert werden, nicht sehen wollen)

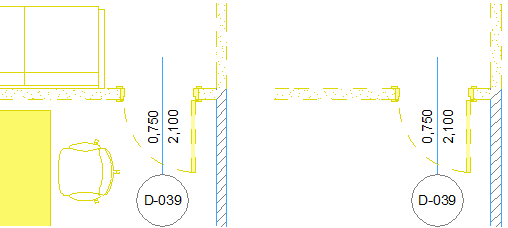

•Objekte ausblenden (da die meisten Einrichtungen nicht wirklich abgebrochen werden und im Abbruch-Plan nicht sichtbar sein müssen)

•Massiv (Wenn Sie die Struktur der Abbruch-Wände nicht anzeigen wollen)

•Transparente Schraffur (zum Darstellen der Position eines Abbruch-Elementes nur mit Linien und ohne Schraffur)

•Keine Verschneidung (um sicherzustellen, dass Verschneidungen zwischen neuen oder abgebrochenen Wänden die vorhandenen Wand-Verschneidungen nicht beeinträchtigen)

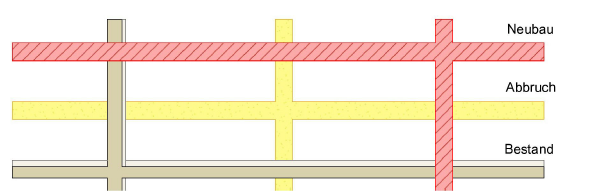

Wände und Decken mit der Einstellung "Keine Verschneidung": „Neu" über „Bestand" über „Abbruch"

•Öffnungen mit “X”-Symbol markieren: Ein X platzieren an Türen und Fenstern, die abgebrochen werden sollen.

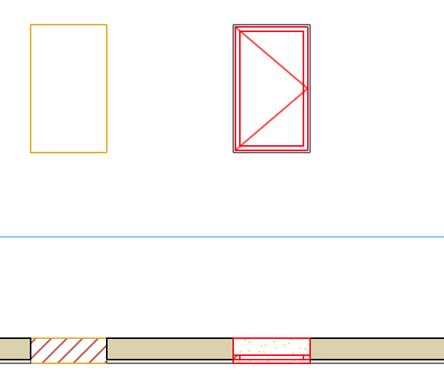

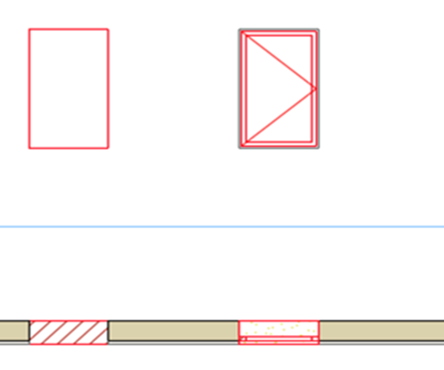

•Öffnungskonturen als Abbruch: In einer Wand, in der eine Tür/ein Fenster abgebrochen werden soll (und durch neue Wandteile ersetzt): Konturlinien der abgebrochenen Öffnungen als Abbruch anzeigen.

Für Beschriftungselemente:

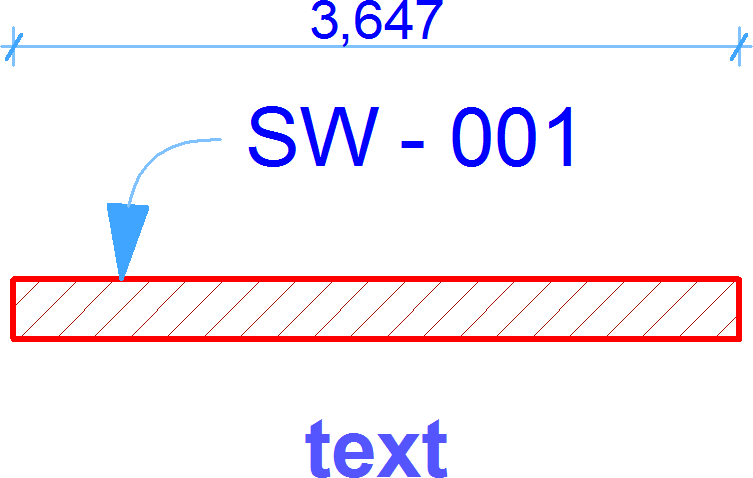

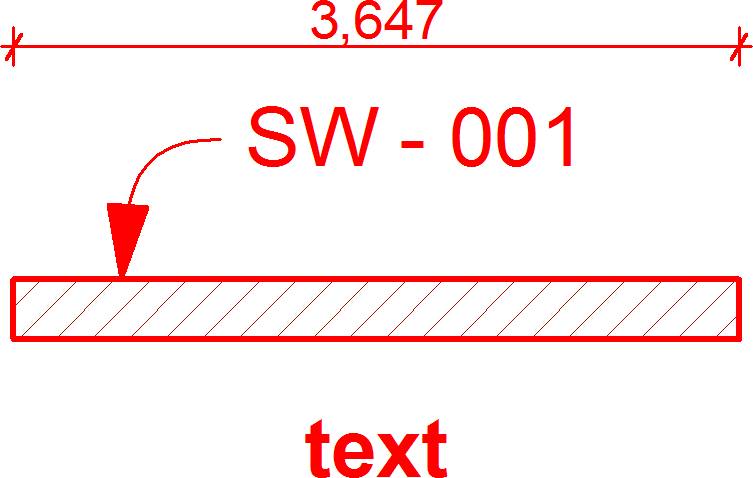

•Maße/Texte/Etiketten nicht überschreiben

•Zeichnungsschraffuren/Linien nicht überschreiben

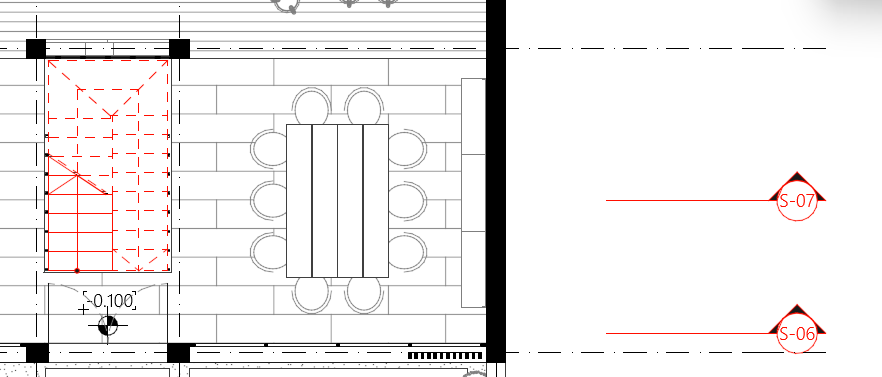

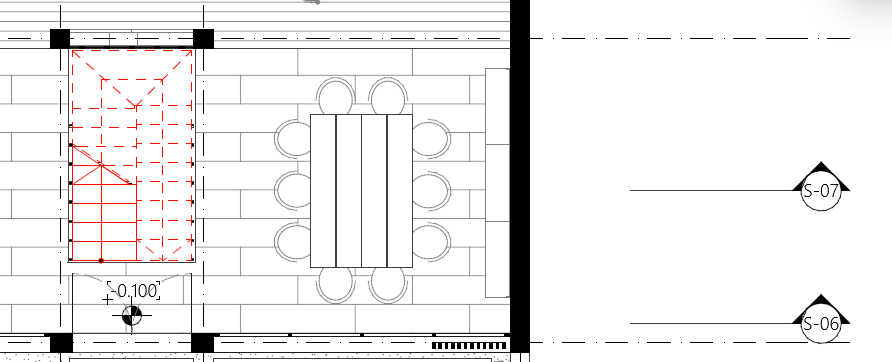

•Marker nicht überschreiben

Verwenden Sie diese Optionen, um Beschriftungselemente - Bemassungen, Texte und Etiketten und/oder Zeichnungsschraffuren und Linien - von der Überschreibung auszunehmen. Sie können auch wählen, ob Sie Marker (Schnitt, Ansicht, Innenansicht, Detail, Arbeitsblatt) von den Überschreibungsregeln ausschließen möchten.
