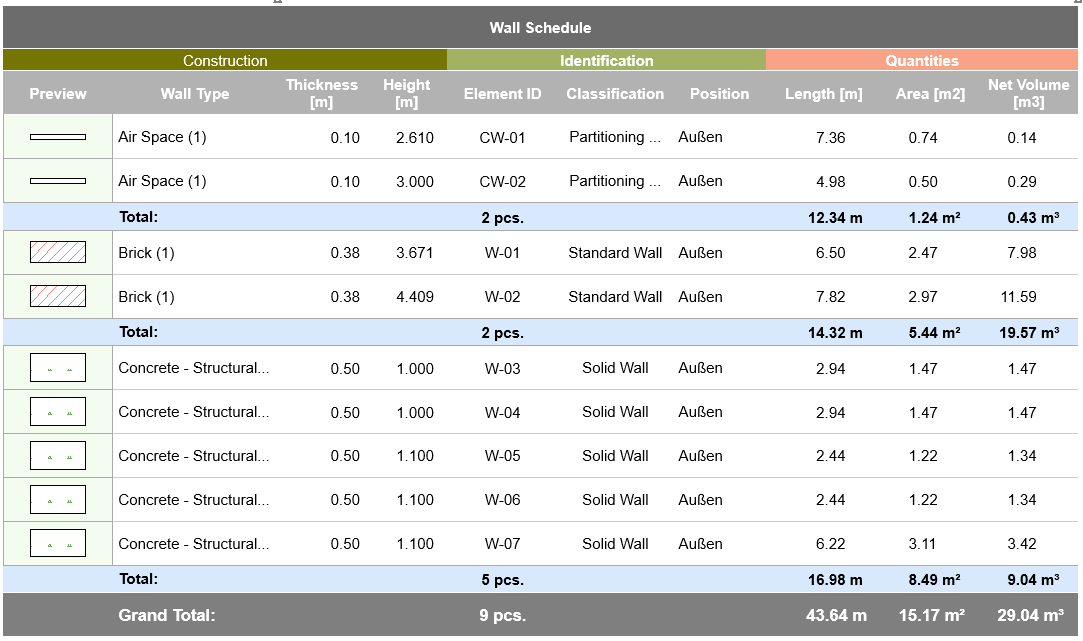

Verwenden Sie Interaktive Auswertung, um Auswertungen auf der Grundlage des Modells zu erstellen.

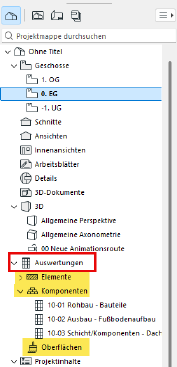

Interaktive Auswertungen sind auch Projekt-Darstellungen und werden im Navigator aufgelistet.
•Elementlisten listen Parameter von Elementen auf
•Komponentenlisten listen Informationen über jede Komponente von Mehrschicht-, Profil- oder Basis-Bauelementen auf
•Oberflächenlisten listen die Oberflächen(materialien) von Elementen auf
Sie können:
•Werte in Auswertungsfeldern bearbeiten, um Modellparameter direkt zu aktualisieren.
•Auswertungen als Ausschnitte speichern und auf Layouts platzieren.
•Auswertungen in verschiedenen Dateiformaten speichern: Tabulatorgetrennter Text, DWF, .xls und PDF (unter Windows auch .doc).
•Auswertung per Copy-Paste in ein beliebiges 2D-Fenster (typischerweise ein Arbeitsblatt) einfügen – in diesem Fall wird die Auswertung zu einem nicht-interaktiven 2D-Objekt.
•Die aufzulistenden Elemente, Komponenten oder Oberflächen anhand definierter Kriterien filtern.
Interaktive Auswertungen erstellen oder öffnen
Einheiten in Interaktiven Auswertungen
Auswertungs-Inhalt: Kriterien und Felder
Auswertungs-Inhalte: Sortierung, Summen, Überschriften, benutzerdefinierte Felder
Identische Datensätze zusammenführen
Anzeige von Werten in zusammengefassten Feldern
Auswertungs-Anzeige: Zeilen vs. Spalten, Grössenänderung, Zoom, Ausblenden
Formatierung der Auswertung: Text und Farben
Vorschaubilder in der Interaktiven Auswertung
Bearbeiten Sie das Modell mit der Interaktiven Auswertung
Auf Layouts platzierte Auswertungen
Definieren der Auswertungsfelder für BIMx Info
