Parameters­cript

Kurze Beschrei­bung

Lange Beschreibung

Fassade Neigungs­winkel

Neigungswinkel der Fassade

Gleicher Wert wie bei allgemeinem Para­meter "Neigungswinkel".

Länge

Länge des Vorhang­fassaden-Elements.

Anzahl der Paneele

Anzahl der Paneele in der Fassade

Winkel des Musters

Drehwinkel der Rasterzeilen, gemessen im Uhr­zeigersinn von den Rasterspalten aus. Dieser Winkel wird im Teilfenster Fas­sadenschema-Ein­stellungen/Rastermuster unter Zeilen definiert.

Oberflä­chenbe­reich inkl. Umrandung

Fläche der Fas­sade inklusive der Fläche ihrer Umran­dungsrahmen.

Wenn die Rand-Profile “Innerhalb der Umrandung” angeordnet werden (Fassa­den-Einstellungen/Fassaden-System/Ele­ment-Platzierung/Umrandung platzieren), entspricht dieser Parameter dem Para­meter Allgemeine Fläche für die Fassade.

Wenn die Rand-Profile mit der Option “Außerhalb der Umrandung” oder “Mitte auf Umrandung” platziert werden, über­steigt der Wert dieses Parameters den Parameter Allgemeine Fläche, da die Rand-Profile über die Umrandung hinaus­ragen.

Wenn Sie einen unsichtbaren Rahmen für Ihre Rand-Profile wählen (Fassaden-Ein­stellungen/Profile/Rand-Profil), ist der Wert für diesen Parameter niedriger als der für den Parameter Allgemeine Fläche.

Komplett­länge der Konturpro­file

 Gesamtlänge aller Profile entlang der Aussenkontur der Fassade

Profile, deren Profilklasse auf "Teilung" eingestellt ist, werden nicht gezählt

Komplett­länge der eigenen Profile

 Gesamtlänge aller Profile der Klasse "Eigenes Profil"

 Das Bearbeiten der Parameter eines Profils ändert dieses in "Eigenes Profil"

Komplett­länge der Profile

Summe der Längen aller Profile in der Fassade. Wenn die Profilform nicht ein­heitlich ist, wird die Profillänge als Durchschnitt aus der kürzesten und der längsten Länge berechnet.

  Wenn die Profilform nicht einheitlich ist, wird die Profillänge als Durchschnitt aus der kürzesten und der längsten Länge berechnet.

Komplett­länge der Profile, die zur Hauptachse gehören

Gesamtlänge der Profile entlang der (vertikalen) Hauptachse

Die Hauptachse entspricht den "Spalten" des Fassadenrasters.

Komplett­länge der Profile, die zur Nebe­nachse gehören

Gesamtlänge der Profile entlang der sekundären (Hori­zontal-) Achse

Die Horizontalachse entspricht den "Zei­len" des Fassadenrasters.

Kompletter Paneel Oberflä­chenbe­reich

Gesamtoberfläche aller Paneele in der Fassade. Die Summe der Paneel-Oberfläche wird dar­gestellt, wenn Sie die Fassade im Bearbeitungsmo­dus betrachten und nur die Paneele sichtbar sind.

 Enthält nicht die Oberfläche der Profile zwischen den Paneelen.

Kompletter Oberflä­chenbe­reich der nach Osten ausgerich­teten  Paneele

Summe aller nach Osten ausgerichte­ten Fassaden-Paneele. „Ausrich­tung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in der Grundrissprojektion.

Siehe auch Abkürzung für Ausrichtung.

Kompletter Oberflä­chenbe­reich der nordorien­tierten Paneele

Summe aller nach Norden ausgerich­teten Fassaden-Paneele. Die „Aus­richtung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in ihrer Grundrissprojektion.

Kompletter Oberflä­chenbe­reich der nach Nord-Osten aus­gerichteten Paneele

Summe aller nach Nordosten ausge­richteten Fassaden-Paneele. „Ausrich­tung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in der Grundrissprojektion.

Kompletter Oberflä­chenbe­reich der nord-westo­rientierten Paneele

Summe aller nach Nordwesten ausge­richteten Fassaden-Paneele. Die „Aus­richtung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in ihrer Grundrissprojektion.

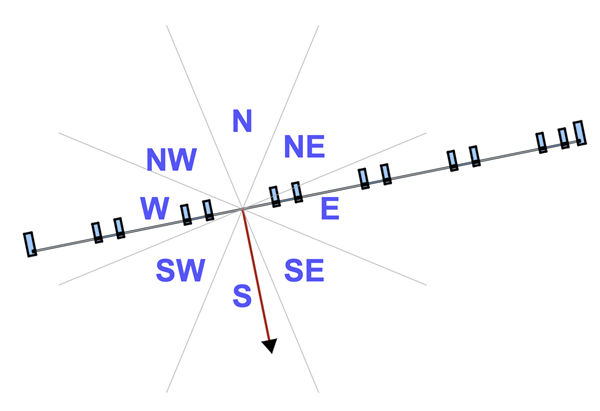

Kompletter Oberflä­chenbe­reich der südorien­tierten Paneele

Summe aller nach Süden ausgerichte­ten Fassaden-Paneele. „Ausrich­tung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in der Grundrissprojektion.

Kompletter Oberflä­chenbe­reich der nach Süd-Osten aus­gerichteten Paneele

Summe aller nach Südosten ausge­richteten Fassaden-Paneele. „Ausrich­tung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in der Grundrissprojektion.

Kompletter Oberflä­chenbe­reich der süd-westo­rientierten Paneele

Summe aller nach Südwesten ausge­richteten Fassaden-Paneele. Die „Aus­richtung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in ihrer Grundrissprojektion.

Kompletter Oberflä­chenbe­reich der westorien­tierten Paneele

Summe aller nach Westen ausgerich­teten Fassaden-Paneele. „Ausrich­tung“ basiert auf dem Normalenvek­tor einer Paneelo­berfläche in der Grundrissprojektion.
