Individuelle Längen für Rohre und Kanäle verwenden

Verfügbar mit Archicad Collaborate

Während des Modellierens möchten Sie eventuell die Führungen als durchgehendes, langes Element anzeigen lassen – für eine klarere Modellansicht. Für die Dokumentation kann es jedoch sinnvoller sein, die tatsächlichen Längen der Führungsabschnitte zu sehen und auszuwerten.

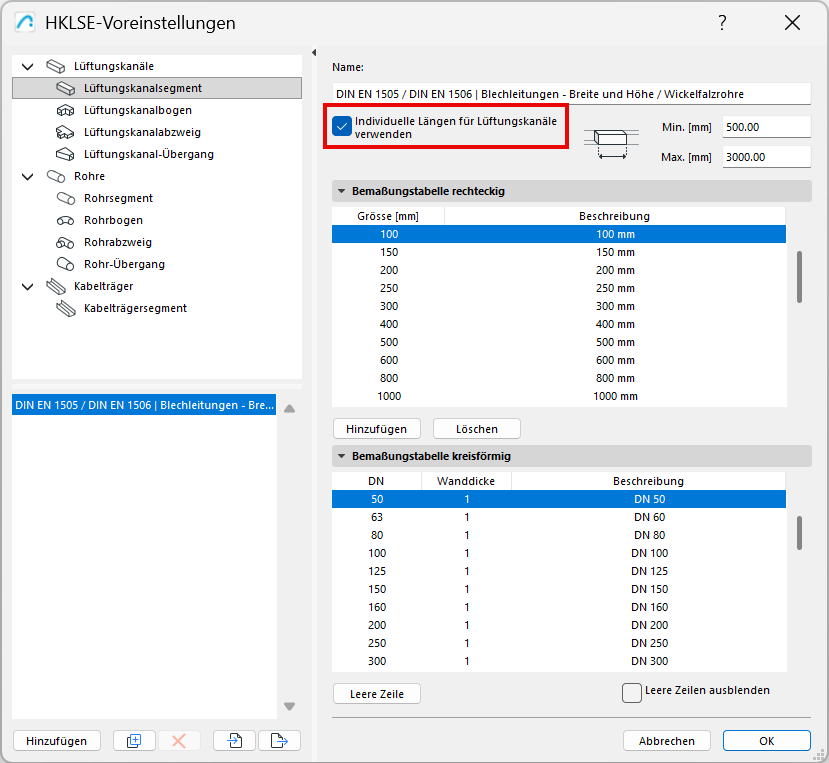

Um diese Option einzustellen, öffnen Sie die HKLSE-Voreinstellungen. (Siehe HKLSE-Voreinstellungen für mehr Infos über diesen Dialog.)

Für Rohr- oder Kanalsegmente oder Kabelträger:

•Markieren Sie „Individuelle Längen"

•Geben Sie die Mindest- und Höchstlängen ein, die den Längenangaben des Herstellers entsprechen (z.B. für Ihren Kanaltyp)

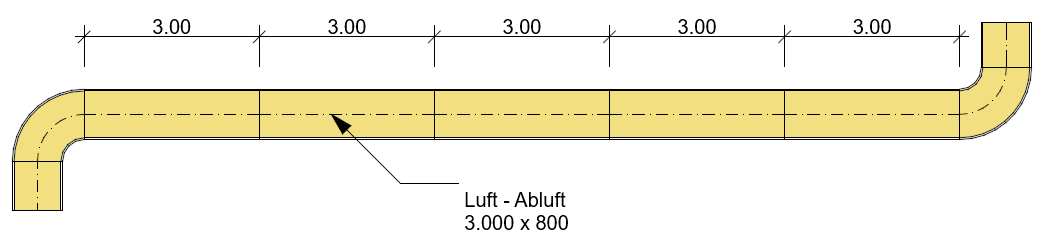

Jetzt zeigt das Modell jede Segmentlänge auf der Grundlage Ihrer HKLSE-Voreinstellungen an.

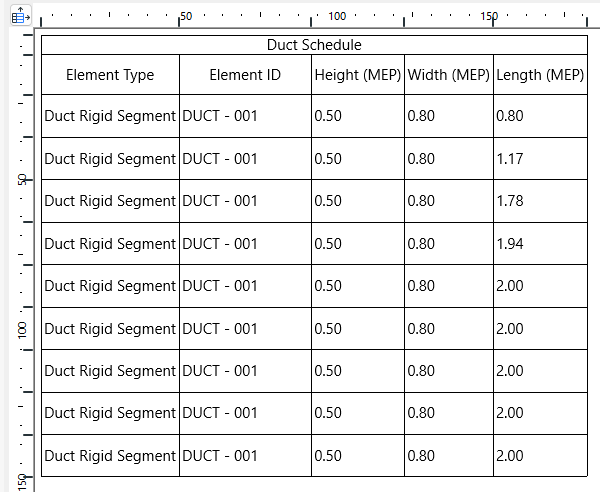

Sie können jedes Segment separat beschriften und in einer Interaktiven Auswertung auswerten.

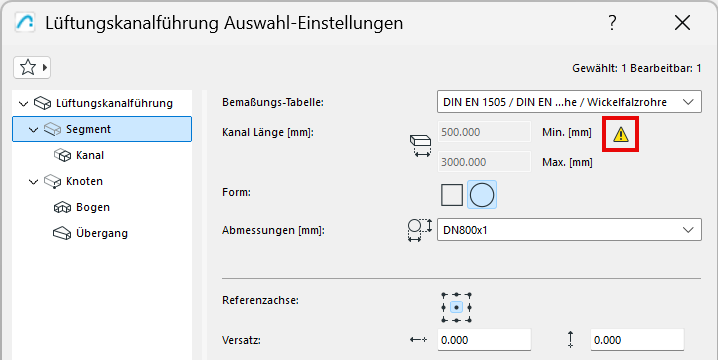

Bei eingeschalteter Option „Individuelle Längen" können Sie zwar weiterhin jede beliebige Führungsgeometrie modellieren, aber wenn zu kurze Abschnitte erstellt werden, werden Sie von den Führungseinstellungen darauf hingewiesen:

Optimierung der Segmentlängen: Automatische Anpassungen

MEP Designer optimiert die Segmentlängen so weit wie möglich automatisch. Wenn ein Führungssegment eine „Restlänge“ enthält, die innerhalb des in den HKLSE-Voreinstellungen definierten Mindest-/Maximalbereichs liegt, fügt der MEP Designer es automatisch zur Führung hinzu.

Wenn die „Restlänge" kleiner als die Mindestlänge ist, wird sie von MEP Designer auf die Mindestlänge gestreckt. Diese zusätzliche Strecke wird dann vom vorherigen Teil (in voller Länge) abgezogen.

Der übrig gebliebene Teil war zu kurz, also wird er auf das Minimum verlängert.
Das angrenzende Segment in voller Länge wird entsprechend reduziert.
