Terminal, Zubehör oder Ausrüstung platzieren
Verfügbar mit Archicad Collaborate
Die HKLSE-Bibliothek enthält speziell konfigurierte HKLSE-Elemente, die Sie mit den Werkzeugen Zubehör, Ausrüstung und Abschluss platzieren können - sie können zum Starten und Beenden von HKLSE-Führungen verwendet werden.
Hinweis: Die Objektbibliothek enthält zusätzliche Bibliothekselemente, die HKLSE-kompatibel sind und/oder in Ausrüstung konvertiert werden können. Siehe HKLSE-kompatible Objekte.
Verwenden Sie die Werkzeuge Abschluss (Auslass), Zubehör und Ausrüstung, um diese HKLSE-Elemente im Grundriss- oder 3D-Fenster zu platzieren.
•Wählen Sie das Zubehör- oder Formteil-Werkzeug aus und klicken Sie dann einmal auf ein Führungssegment, um es zu platzieren
•Das zweitplatzierte Element (Route oder Zubehör) erbt das HKLSE-System des Elements, mit dem es verbunden wird
•Wenn die Formen von Zubehörs und Führung übereinstimmen, übernimmt das Zubehör standardmässig die Grösse der Führung
•Wenn sich die Formen unterscheiden: Das Zubehör behält seine eigene Grösse, es werden automatisch Übergänge hinzugefügt
•Wenn der Platz nicht ausreicht oder das Formteil nicht mit der Führung übereinstimmt, wird ein unabhängiges Zubehörteil platziert, das nicht mit der Führung verbunden ist
Einstellung des Zubehörs: Führungsgrösse übernehmen
Standardmässig entspricht ein platziertes Zubehörteil der Grösse des Führungselements. Um diesen Standard für jedes Element zu ändern, deaktivieren Sie die Option „Verbindungsgrösse übernehmen“ in der Infobox:
Wenn diese Checkbox deaktiviert ist, behält das Zubehörteil seine eigene Grösse und es wird bei Bedarf ein Übergang hinzugefügt.
Richtung des Zubehörteil spiegeln

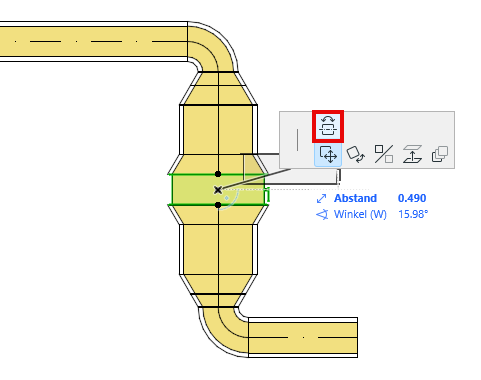

Nachdem Sie ein Zubehörteil platziert haben, können Sie mit dem Befehl „Richtung umkehren" in der Pet-Palette seine Ausrichtung ändern:
Optimale Führungsverbindung finden
Hinweis: Wenn Sie ein Führungs-Element mit einem Abschluss, Zubehörteil oder Ausrüstungselement verbinden, verwenden Sie die Pfeiltasten nach oben und nach unten, um alternative Pfade für den Führungsanschluss anzuzeigen.
Drücken Sie die Pfeile nach oben/unten, um alternative Pfade zu sehen
