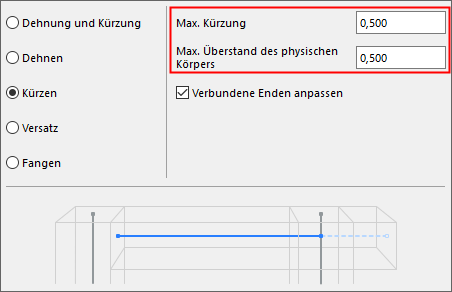

Maximale Kürzung/Maximaler Überstand

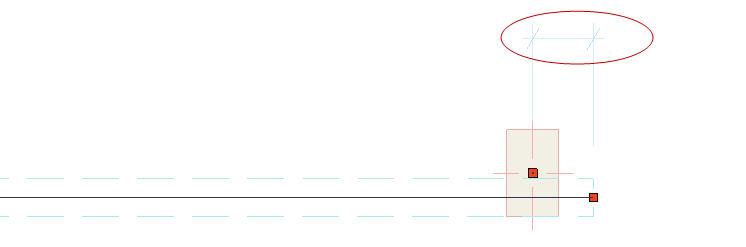

Maximale Kürzung

Für jede Kürzungs-Anpassung können Sie eine maximal zulässige Kürzung festlegen. Dieser Abstand wird im Tragwerksanalyse-Modell zwischen nicht angepassten 1D-Elementknoten und/oder nicht angepassten 2D-Elementebenen gemessen.

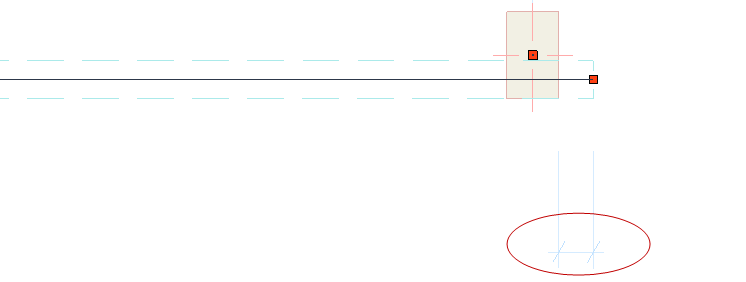

Maximaler Überstand des physischen Körpers

Im Gegensatz zum maximalen Kürzungswert (der sich auf das Tragwerkselement bezieht) bezieht sich der maximale Überstand auf das physische Bauelement. Stellen Sie diesen Grenzwert so ein, dass überstehende Bereiche im physischen Modell (z. B. Konsolen) nicht gekürzt werden.

Anmerkung: Die definierten Toleranzen sind Längenwerte: Es gelten die unter Projektpräferenzen > Arbeitseinheiten für die Länge angegebenen Einheiten.
