Versatz 1D zu 1D

Der Versatz erfolgt immer in eine Richtung (einseitig): die angepassten Elemente werden zu ihren Zielen hin versetzt; die Ziel-Elemente bleiben unverändert.



1D-Bauteil versetzen

Versatz 1D zu 1D



BeamOffset1.png   BeamOffset2.png

Balken verbinden: Vor und nach der Versatz-Anpassung

1D zu 1D Versatzoptionen

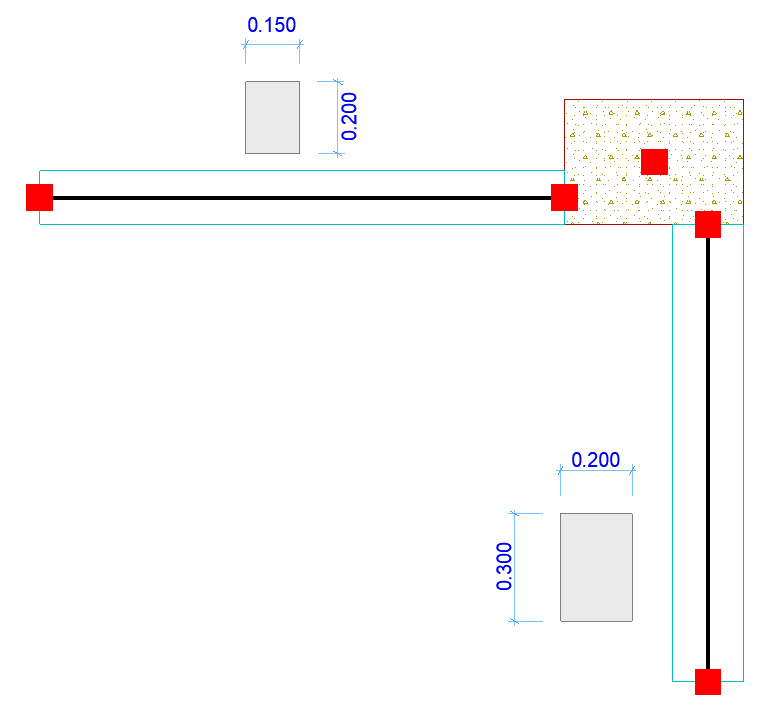

Als Beispiel verwenden wir zwei Träger, die mit einer Stütze verbunden sind. Jeder Träger hat einen anderen Querschnitt und wird mit unterschiedlicher Exzentrizität zur Stütze platziert.

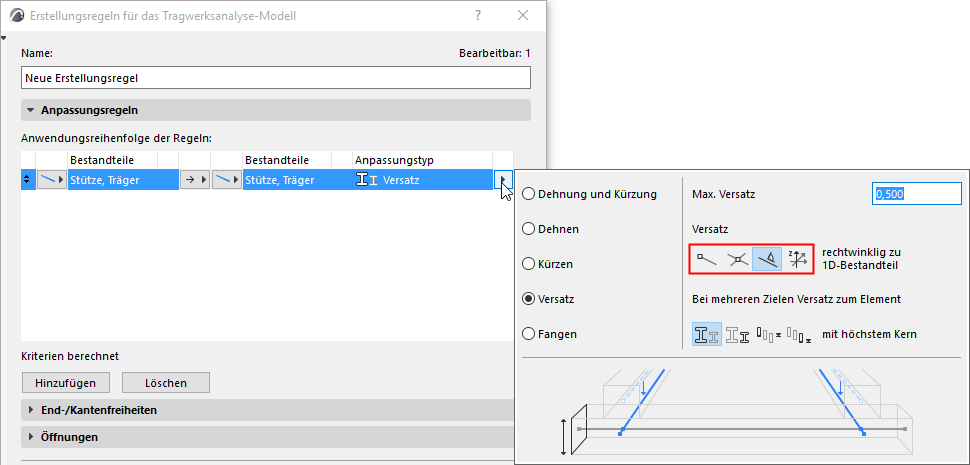

Klicken Sie auf den Pfeil des Versatzeinstellungstyps, um die Optionen für den 1D-Versatz zu wählen.

Stellen Sie den maximal zulässigen Versatzabstand ein.

Wählen Sie eine der vier Optionen für die Versatzlogik:


Die Optionen sind in der folgenden Tabelle dargestellt.

Versatz 1D zu 1D


Zum Endknoten des 1D-Bestandteils

•Höchster Kern


Versatz 1D zu 1D

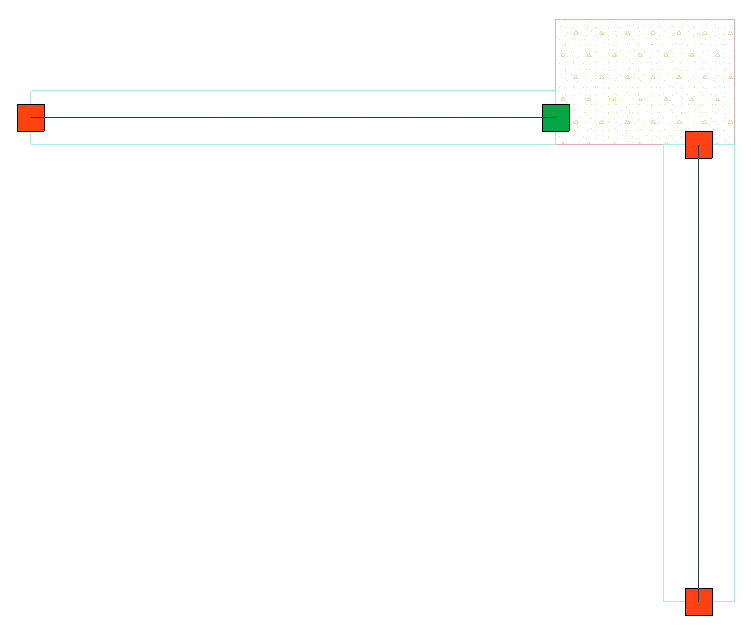

Zum Endknoten des 1D-Bestandteils

•Niedrigster Kern


Versatz 1D zu 1D

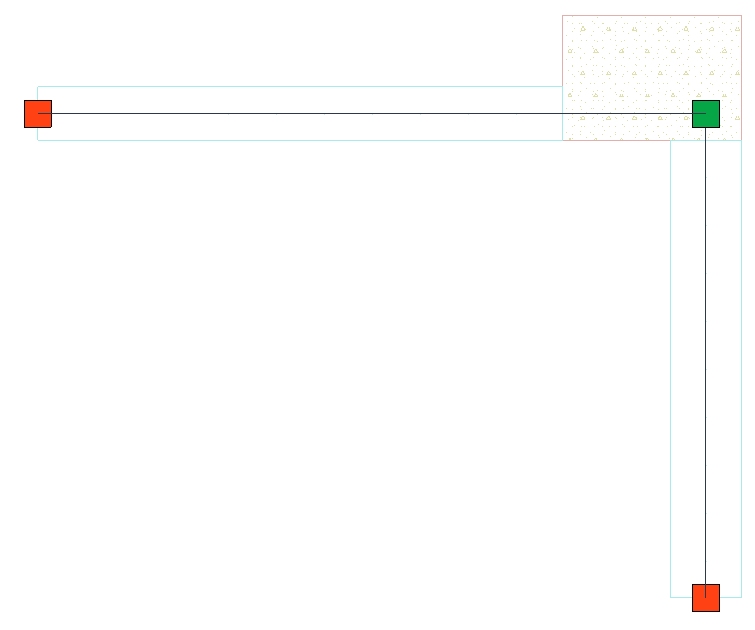

zum Schnittpunkt der Bestandteile


Versatz 1D zu 1D


Senkrecht zum 1D-Bauteil

•Höchster Kern


Versatz 1D zu 1D


Senkrecht zum 1D-Bauteil

•Niedrigster Kern


Nur globale Z-Richtung

Wählen Sie diese Option, wenn das 1D-Bauteil nur in der globalen Z-Richtung versetzt werden soll. Ein Versatz in andere Richtungen wird nicht vorgenommen.

Siehe auch Versatz-Optionen bei mehreren Zielen.
