Der Versatz erfolgt immer in eine Richtung (einseitig): die angepassten Elemente werden zu ihren Zielen hin versetzt; die Ziel-Elemente bleiben unverändert.
Ein 2D-Bauteil wird senkrecht zu seiner eigenen Ebene versetzt. Dies ist die lokale Z-Richtung.
•Für jede Versatz-Anpassung können Sie einen maximal zulässigen Versatzabstand ("Max. Versatz") festlegen. Dieser Abstand wird zwischen nicht angepassten 1D-Bauteilen und/oder nicht angepassten 2D-Elementebenen gemessen.

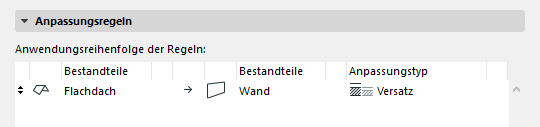

In diesem Beispiel sorgt die Versatz-Anpassung dafür, dass die 2D-Bauteilebene des Daches mit dem 2D-Bauteil der darunter liegenden Wand verbunden wird:
Dachebene: Vor und nach der Versatz-Anpassung

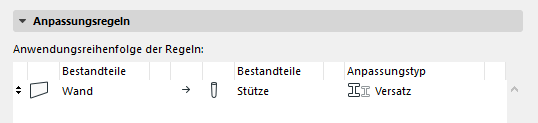

Versatz 2D-Wandelemente zu 1D-Stütze
|
|
2D-Bauteil versetzen |
|
Versatz 2D zu 1D
|
|
|
Versatz 2D zu 2D
|
|
|
Nur parallele 2D-Bestandteile versetzen
|

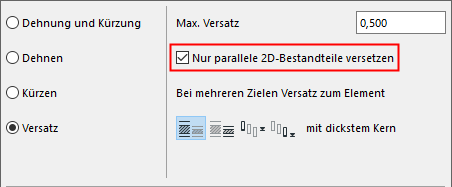

Schränken Sie die 2D-2D-Versatzanpassung so ein, dass sie nur erfolgt, wenn die 2D-Bauteile parallel liegen. |
Siehe auch Versatz-Optionen bei mehreren Zielen.
