Elementeigenschaft zur genaueren Zuordnung verwenden

Möglicherweise müssen Sie einen einzelnen Archicad-Baustoff mehreren SAF-Materialien zuordnen. In Tragwerksanalyse-Applikationen können verschiedene Festigkeitsklassen für den gleichen Baustofftyp verwendet werden (z. B. Beton - C20/25, C30/37, etc.).

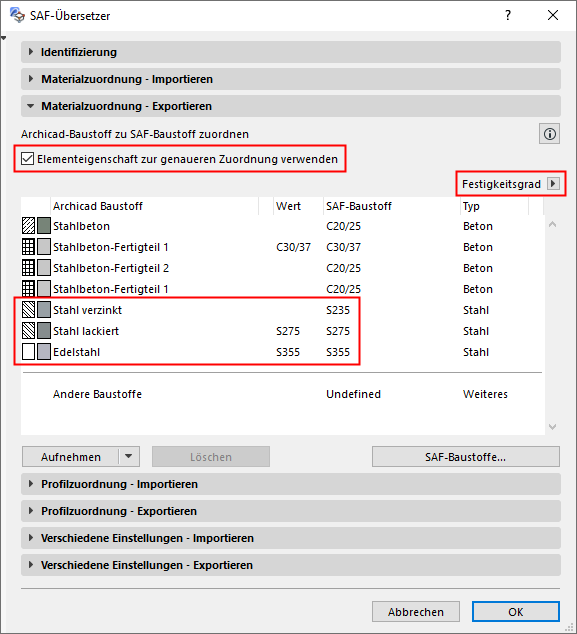

1.Markieren Sie die Checkbox, um "Elementeigenschaft zur genaueren Zuordnung verwenden" einzuschließen.

2.Das Popup-Menü der Eigenschaftauswahl ist nun verfügbar. Wählen Sie eine einzelne Archicad-Eigenschaft, um den Baustoff (hier: Festigkeitsklasse) zu differenzieren.

Anmerkung: Das Popup-Menü enthält alle Eigenschaften des Archicad-Projekts.

Der Baustoff "Metall, Stahl verzinkt" in diesem Archicad-Modell erfordert beispielsweise drei verschiedene SAF-Zuordnungsdefinitionen, die die drei verschiedenen Werte für die Festigkeitsklasse widerspiegeln: S 275, S 355 und Nicht definiert.

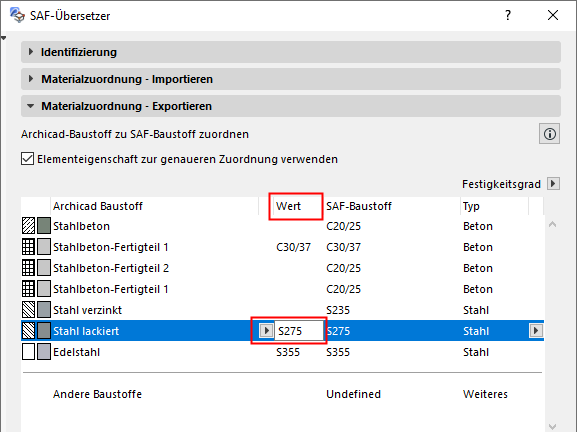

3.Die Spalte "Wert" wird der Zuordnungsregel hinzugefügt: Klicken Sie in das Feld "Wert", um die relevanten Daten einzugeben (z. B. S 275 oder S 355 für den Baustoff "Metall, Stahl verzinkt").

Wichtige Anmerkungen:

–In einem Archicad-Modell kann nur eine Elementeigenschaft als Wert in der SAF-Baustoffzuordnung verwendet werden.

–Für die SAF-Baustoffzuordnung können nur Elementeigenschaften des Typs String verwendet werden.

–Zum Zuordnen des Eigenschaftswerts muss der Eigenschaftswert den Archicad-Elementen (z. B. in Träger- oder Stützeneinstellungen) zugeordnet werden - nicht ihren Baustoffen.

Beispiel: Baustoff mit verschiedenen Einstellungen zur Stärke-Eigenschaft

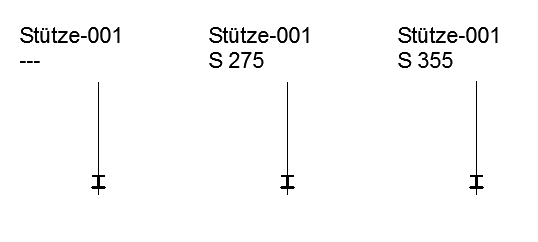

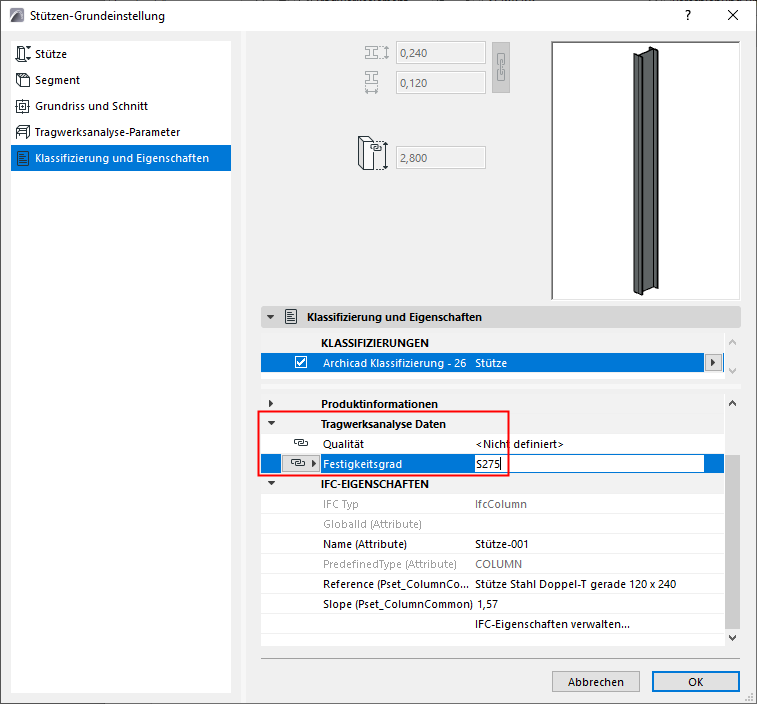

In diesem Modell verwenden mehrere Archicad-Elemente den Baustoff "Metall, Stahl verzinkt", jedoch mit unterschiedlichen Werten für ihre Festigkeitsklasse, die im Teilfenster "Klassifizierung und Eigenschaften" ihrer Element-Einstellungen definiert sind.
