Der Befehl ermöglicht in einem einzigen Arbeitsschritt den Import von BIM-Daten, die in einer externen Projekt-Datei (PLN, PLA oder TPL Format) vordefiniert wurden.
Die folgenden BIM-Inhalte werden importiert:
•Ein Klassifizierungssystem
•Alle Eigenschaften gehören zu diesem Klassifizierungssystem
•Die Voreinstellungen der IFC Übersetzer-“Zuordnung” verweisen auf dieses Klassifizierungssystem:
–Typ-Zuordnung für den IFC-Import
–Typ-Zuordnung für den IFC-Export
–Eigenschaften-Zuordnung für den IFC-Export
–Eigenschaften-Zuordnung für den IFC-Import
Importieren von BIM-Inhalten aus einer Projektdatei
Verwenden Sie den Befehl BIM Inhalt importieren zum Suchen einer vorbereiteten oder heruntergeladenen Projekt-Datei, die das erforderliche Klassifizierungssystem und andere Definitionen enthält.
1.Gehen Sie zu Ablage > Interoperability > Elementeigenschaften > Importiere BIM-Inhalt.
2.Suchen Sie im angezeigten Dialogfenster eine Archicad-Datei (PLN, PLA oder TPL), die die gewünschten Definitionen für Klassifizierung/Eigenschaft/IFC Übersetzer-Zuordnung enthält.
3.Klicken Sie auf Öffnen, um diese Daten zu importieren.
Siehe auch Bedingungen zum Herunterladen oder Importieren von BIM-Inhalt, unten.
Laden Sie die BIM-Datendatei von der Webseite herunter
Mit diesem Befehl können Sie eine vorkonfigurierte Datei suchen und herunterladen.
Diese Dateien wurden für verschiedene internationale Standards vorkonfiguriert und sie stehen auf der Graphisoft Website zur Verfügung: https://www.graphisoft.com/downloads/archicad/bim_data?
1.Gehen Sie zu Ablage > Interoperability > Elementeigenschaften > BIM-Inhalt Herunterladen.

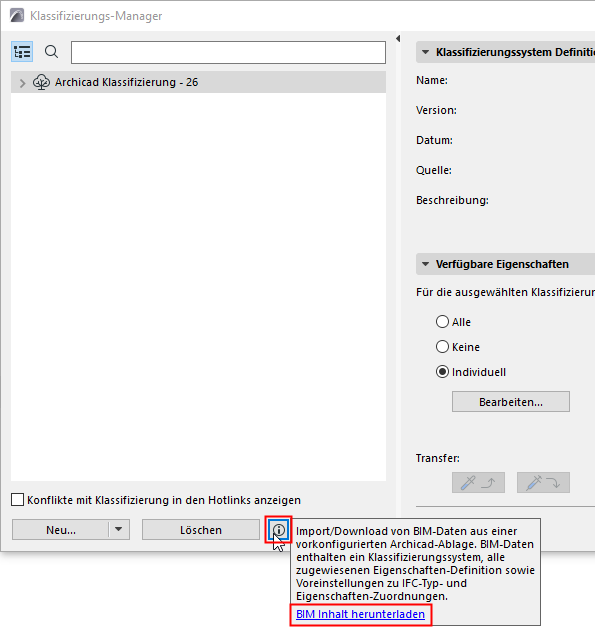

Die selbe Verknüpfung ist verfügbar unter:
–Klassifizierungs-Manager
–Eigenschaften-Manager
–IFC-Übersetzer-Dialogfenster
2.Damit gelangen Sie zu einer Graphisoft Website, wo Sie eine Datei auswählen können, die die Standarddefinitionen für Klassifizierung/Eigenschaft/Zuordnung enthält.
3.Laden Sie die Datei an eine beliebige Stelle herunter.
4.Verwenden Sie Ablage > Interoperabilität > Elementeigenschaften > BIM-Inhalt importieren, um die heruntergeladene Datei zu suchen und zu importieren.
Bedingungen zum Herunterladen oder Importieren von BIM-Inhalt
Der Import funktioniert nur, wenn die importierten Daten in dem empfangenden Projekt noch nicht vorhanden sind. Falls die Daten bereits existieren, erhalten Sie eine entsprechende Warnung, dass der Import fehlgeschlagen ist.
Schlagen Sie im Report-Fenster in Archicad nach (blättern Sie ggf. im Fenster nach unten), um zu sehen, welche Daten einen Konflikt verursachen.
Löschen Sie in diesem Fall die doppelten Daten aus Ihrem Projekt und verwenden Sie anschließend BIM-Inhalt importieren erneut.
