Werkzeugeinstellungen Linientyp
Anwenden auf Linie, Bogen, Polylinie und Spline.
Über das Kontrollkästchen Gleiche Einstellung für Linien-Werkzeuge können Sie Einstellungen, die in diesem Dialogfenster vorgenommen wurden, auf alle Linienwerkzeuge anwenden: Linie, Kreis/Bogen, Spline, Polylinie.
Favoriten von einem der vier Linien-Werkzeugtypen (Linie, Kreis/Bogen, Polylinie, Spline) können auf jedes andere Linientyp-Element angewendet werden.
Linie - Paneel Allgemeine Einstellungen
•Wählen Sie in der Pop-Up-Palette einen Linientyp.
•Geben Sie eine Stiftnummer (1-255) für die Linie, den Kreisbogen, die Polylinie oder den Spline ein.
•Klicken Sie auf die Farbe für eine Stiftfarben-Auswahlpalette für die Linie, den Kreisbogen, die Polylinie oder den Spline.
•Nur für Polylinien: Wählen Sie eine Präferenz für den Umgang mit dem Muster einer gestrichelten Linie.
•Aktivieren Sie die Checkbox Raumflächen-Begrenzung, um Linien zur Begrenzung automatisch platzierter Raumflächen zuzulassen.
Marker

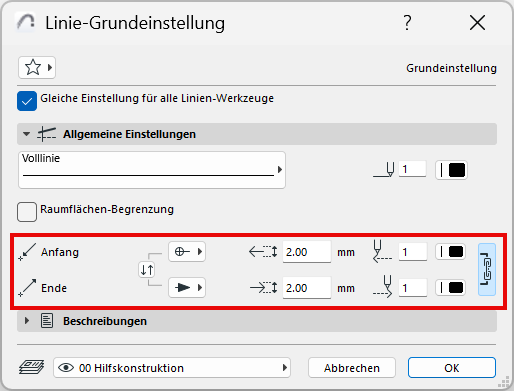

Verwenden Sie die Pfeilspitzen-Auswahl, um Pfeilspitzen am Anfang und am Ende einer Linie/Bogen/Polylinie/Spline hinzuzufügen.
•Geben Sie Grössenwerte für die Start- und Endpfeilmarker ein.
•Geben Sie eine Stiftfarbennummer (1 - 255) für die Start- und Endpfeilmarker ein
•Klicken Sie die Stiftfarb-Auswahlpalette für die Start- und Endpfeilmarker.
•Wählen Sie eine Pfeilspitze aus dem Pfeilspitzen-Popup-Feld aus.
Anmerkung:

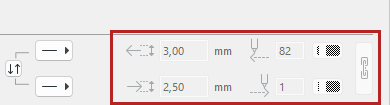

–Wenn Sie in den Popup-Symbolen die Option „Keine Pfeilspitze“ wählen, sind die Grösse und die Stiftfarbe nicht mehr verfügbar.
–Tauschen oder verknüpfen Sie Pfeilspitzengrössen und Stiftfarben.

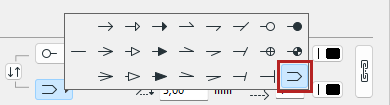

–Für das Linienwerkzeug: Der letzte Marker verdoppelt die Linie. Der Cursor fängt sich an der unsichtbaren Achsenlinie zwischen den beiden sichtbaren Linien ein.
Das Teilfenster Beschreibungen für Linien ist mit dem der Werkzeuge Kreis/Bogen, Polylinie und Spline identisch.
