Επιλογές Επεξεργασίας Κελύφους εκ Περιστροφής

Επιλέξτε τον άξονα ή το προφίλ του Κελύφους εκ Περιστροφής. Το ένα άκρο του άξονα διακρίνεται από το μεγαλύτερο χαρ. σημείο. Αυτό αναπαριστά το υψόμετρο βάσης του Κελύφους.

•Επεξεργασία Γωνίας Περιστροφής

Κάντε κλικ οπουδήποτε στο προφίλ του επιλεγμένου Κελύφους για να εμφανιστεί αυτή η εντολή της ΜικροΠαλέτας. Επιλέξτε Επεξεργασία Γωνίας Περιστροφής.








Για να εμφανίσετε τις δύο επόμενες εντολές στην μικροΠαλέτα, κάντε κλικ στο ακραίο σημείο του Άξονα Περιστροφής.

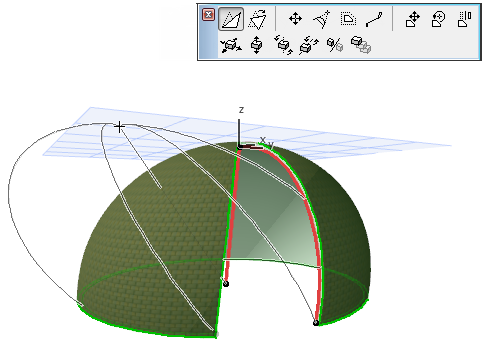

•Παραμόρφωση Άξονα





•Άξονας Κλίσης





Δείτε το βίντεο

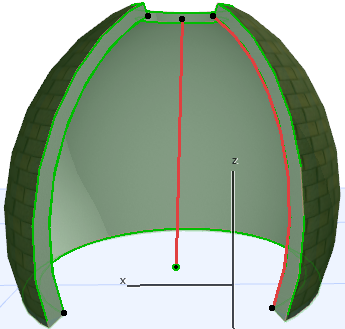

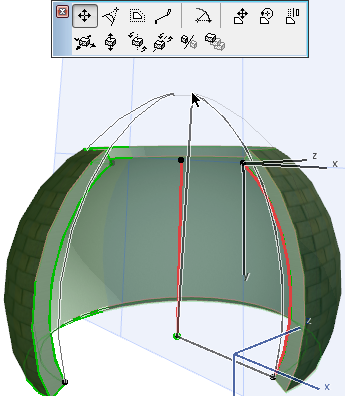

•Μετακίνηση Κόμβου Προφίλ

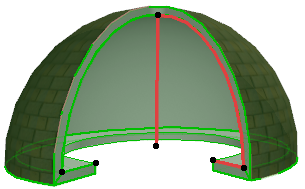

•Συνέχεια Προφίλ (Διατομής)








•Στροφή Διατομής

Από τη ΜικροΠαλέτα, επιλέξτε την εντολή Στροφή Πλέγματος. Στη συνέχεια, (όπως όταν στρέφετε άλλα στοιχεία) κάντε κλικ σε ένα σημείο και σχεδιάστε έναν άξονα στροφής. Κάντε κλικ για να ολοκληρωθεί η στροφή.

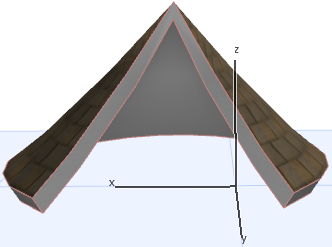

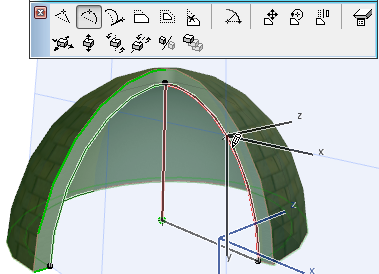

•Καμπύλωμα Ακμής

Κάντε κλικ οπουδήποτε στο προφίλ του Κελύφους για να εμφανιστεί αυτή η εντολή της ΜικροΠαλέτας.
