Εμφάνιση των Χώρων σε Τομή

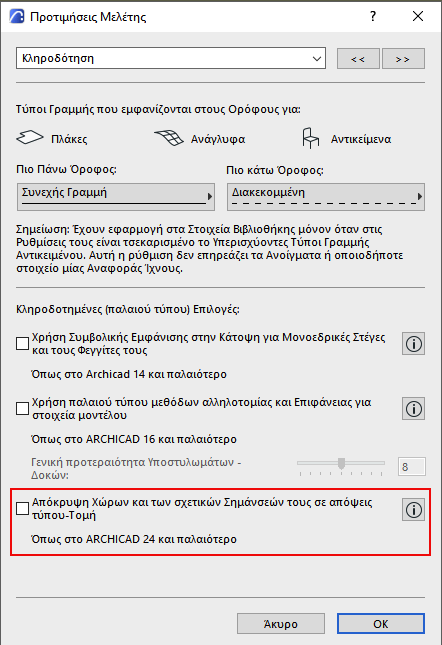

Για ενημερωμένη λογική εμφάνισης Χώρων: Βεβαιωθείτε ότι το κουτάκι τσεκαρίσματος στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση... δεν είναι τσεκαρισμένο:

Κατά το άνοιγμα μελετών που ξεκίνησαν στο Archicad 25 ή παλαιότερο, αυτό το πλαίσιο ελέγχου είναι, εξ ορισμού, τσεκαρισμένο.

Εξ ορισμού εμφάνιση των Χώρων

Τομή - προεπιλογή τεμνομένων (χρώμα Χρήσης)

Όψη - προεπιλογή μη τεμνομένων (Επιφάνεια)

Ορισμός Διαφάνειας Τεμνόμενων Χώρων στην Τομή

Εάν έχετε έναν τεμνόμενο Χώρο σε μία Τομή, μπορείτε να τον κάνετε πλήρως διαφανή, ορίζοντας την παράμετρο διαπερατότητας της επιφάνειας σε μία τιμή τουλάχιστον 50.

Εάν η παράμετρος διαπερατότητας είναι 49 ή μικρότερη, ο Χώρος είναι αδιαφανής.

Σε έναν διαφανή Χώρο, τα περιγράμματα των αντικειμένων θα εμφανίζονται, αλλά τα χρώματά τους δεν θα επηρεάζονται.

Αδιαφανή Χώρος (τιμή διαπερατότητας κάτω από 50)

Διαφανής Χώρος (τιμή διαπερατότητας πάνω από 50)

Ορισμός Διαφάνειας Τεμνόμενων Χώρων

Εάν έχετε έναν μη τεμνόμενο Χώρο (π.χ. σε μία Όψη ή μία 3D άποψη), Μπορείτε να ρυθμίσετε τη διαφάνειά του χρησιμοποιώντας την παράμετρο διαπερατότητας επιφάνειας.

Οποιαδήποτε τιμή πάνω από 0 καθιστά τον Χώρο διαφανή, αλλά το επίπεδο διαφάνειας ποικίλλει ανάλογα με την τιμή της διαπερατότητας (μία υψηλότερη τιμή διαπερατότητας καθιστά τον Χώρο όλο και πιο διαφανή).

Μη Τεμνόμενοι Χώροι - Υψηλή τιμή διαπερατότητας Επιφάνειας

Μη Τεμνόμενοι Χώροι - Χαμηλή τιμή διαπερατότητας Επιφάνειας

Ορισμός Διαπερατότητας Επιφάνειας ενός Χώρου

1.Επιλέξτε τον Χώρο και ανοίξτε τις Ρυθμίσεις Χώρου

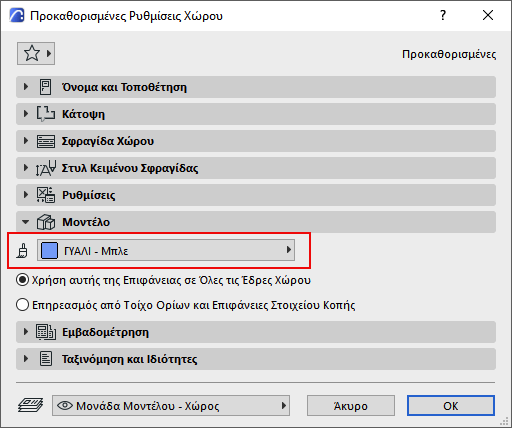

2.Στο πάνελ Μοντέλο, τσεκάρετε το όνομα της Επιφάνειας.

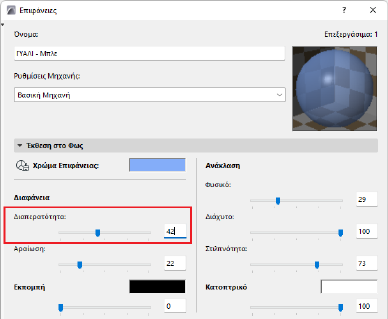

3.Πηγαίνετε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες για να ρυθμίσετε το επίπεδο Διαπερατότητας:
