2D και 3D Απεικόνιση των Αντικειμένων

Επιλογές Άποψης Μοντέλου για Στοιχεία Βιβλιοθήκης

Ανάλογα με τις Βιβλιοθήκες που έχουν φορτωθεί στη μελέτη σας, χρησιμοποιήστε τις Επιλογές Άποψης Μοντέλου (Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου) για να αναθέσετε γενικές προτιμήσεις της εμφάνισης ορισμένων στοιχείων βιβλιοθήκης και των παραμέτρων τους.

Δείτε: Διάφορες Ρυθμίσεις για Στοιχεία Βιβλιοθήκης.

Εξ ορισμού, τα Αντικείμενα χρησιμοποιούν τις ρυθμίσεις επιπέδου λεπτομέρειας που ορίζεται στις Επιλογές Άποψης Μοντέλου (από ΕΑΜ). Για ένα συγκεκριμένο Αντικείμενο/Φ. Πηγή, εάν είναι διαθέσιμος ο έλεγχος, μπορείτε να παρακάμψετε το επίπεδο λεπτομέρειάς του στις Ρυθμίσεις Στοιχείου (χρησιμοποιήστε τους ελέγχους 2D ή 3D Απεικόνιση).

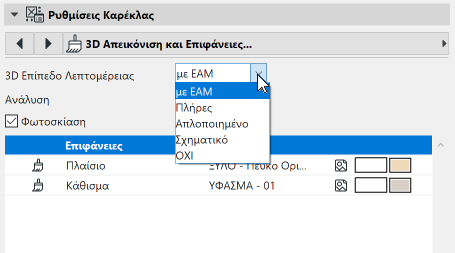

Επίπεδο 3D Λεπτομέρειας

Όπου είναι διαθέσιμος, αυτός ο έλεγχος σας επιτρέπει να αντικαταστήσετε τις βασισμένες σε ΕΑΜ ρυθμίσεις ενός αντικειμένου: Επιλέξτε Σχηματική, Απλοποιημένη, ή Πλήρης.

Μερικά σύμπλοκα στοιχεία μπορεί να χρειάζονται πολύ χρόνο για την λεπτομερή τους 3D απεικόνιση - για παράδειγμα, ρεαλιστικά δένδρα και άλλα φυτά, τα οποία αποτελούνται από ένα πολύ μεγάλο αριθμό πολυγώνων.

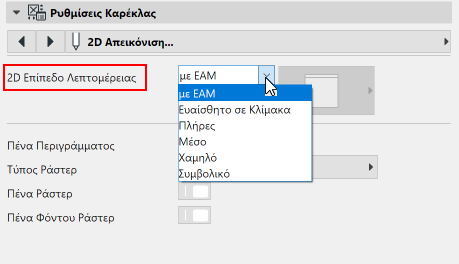

Επίπεδο 2D Λεπτομέρειας

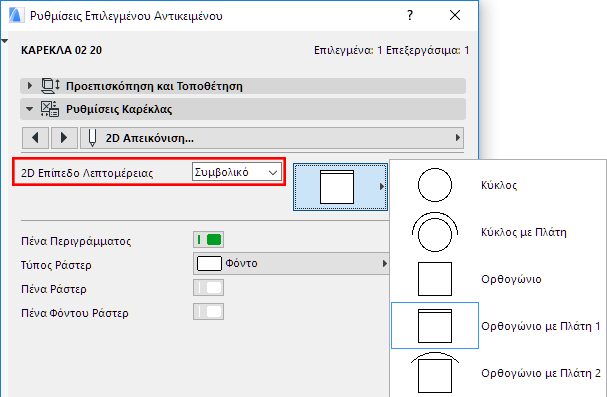

•Εάν επιλέξετε Συμβολική, γίνεται διαθέσιμη η παράμετρος Τύπος Συμβόλου, όπου μπορείτε να επιλέξετε ένα σταθερό σύμβολο για απεικόνιση του αντικειμένου στις 2D απόψεις, ανεξαρτήτως κλίμακας.
