Εμφάνιση Γενικών Συνόλων και Συνόλων
Μπορείτε να δημιουργήσετε πρόσθετα κελιά πίνακα για την εμφάνιση συνολικών αθροισμάτων ή συνολικών ποσοτήτων για οποιαδήποτε πεδία.
Θέματα αυτού του τμήματος:
Εμφάνιση Γενικού Συνόλου (ως άθροισμα)
Εμφάνιση Γενικού Συνόλου (αριθμός στοιχείων)
Εμφάνιση μονάδων ή προσθήκη ειδικού κειμένου
Ειδικό κείμενο για κενά πεδία "Σύνολο"

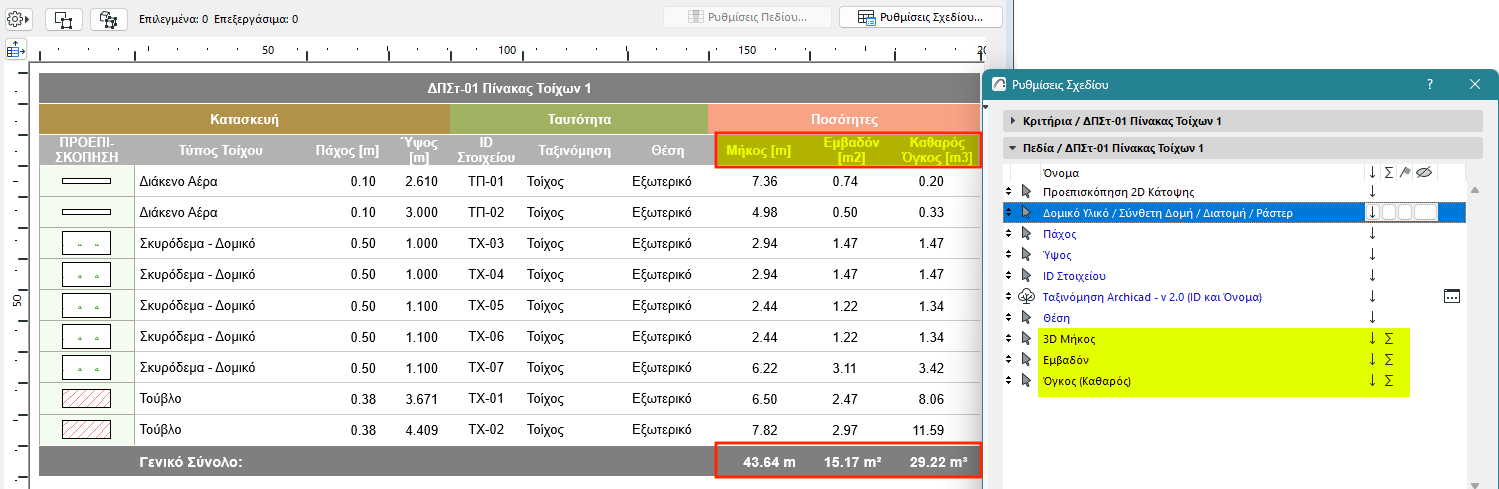

Εμφάνιση Γενικού Συνόλου (ως άθροισμα)
1.Στο πάνελ Πεδία στις Ρυθμίσεις Σχεδίου: επιλέξτε τα πεδία των οποίων τις τιμές θέλετε να προσθέσετε.
2.Για κάθε πεδίο, κάντε κλικ στο εικονίδιο Σ “άθροισμα".
Αυτό δημιουργεί ένα νέο κελί πίνακα που υπολογίζει το άθροισμα όλων των τιμών για αυτό το πεδίο. (Η κατηγορία κελιού είναι "Γενικό Σύνολο").
Εδώ, το εικονίδιο "άθροισμα" προστίθεται στα πεδία 3D Μήκος, Εμβαδόν και Όγκος. Ως αποτέλεσμα, οι τιμές αυτών των πεδίων αθροίζονται και εμφανίζονται στον πίνακα.

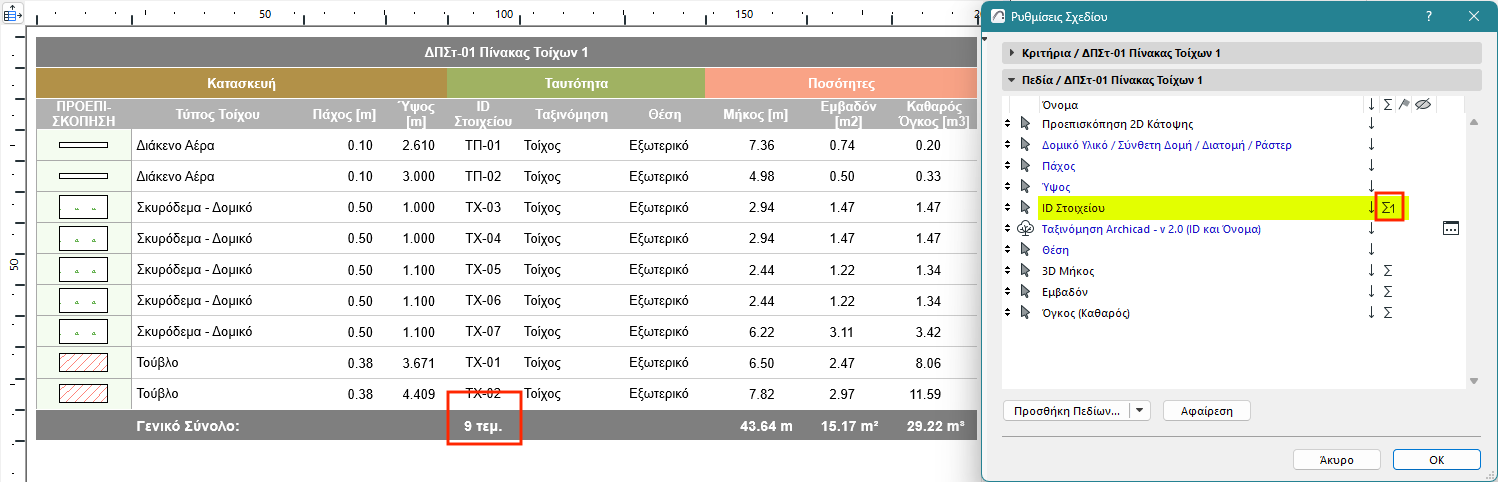

Εμφάνιση Γενικού Συνόλου (αριθμός στοιχείων)
1.Στο πάνελ Πεδία, στις Ρυθμίσεις Σχεδίου, επιλέξτε ένα πεδίο για την εμφάνιση του αριθμού των καταχωρημένων στοιχείων.
2.Κάντε κλικ στο εικονίδιο [Σ1].
Εδώ, το εικονίδιο [Σ1] προστίθεται στο πεδίο ID Στοιχείου. Ως αποτέλεσμα, ο αριθμός των καταχωρημένων IDs εμφανίζεται σε ένα νέο κελί πίνακα. (Η κατηγορία κελιού είναι "Γενικό Σύνολο")
:

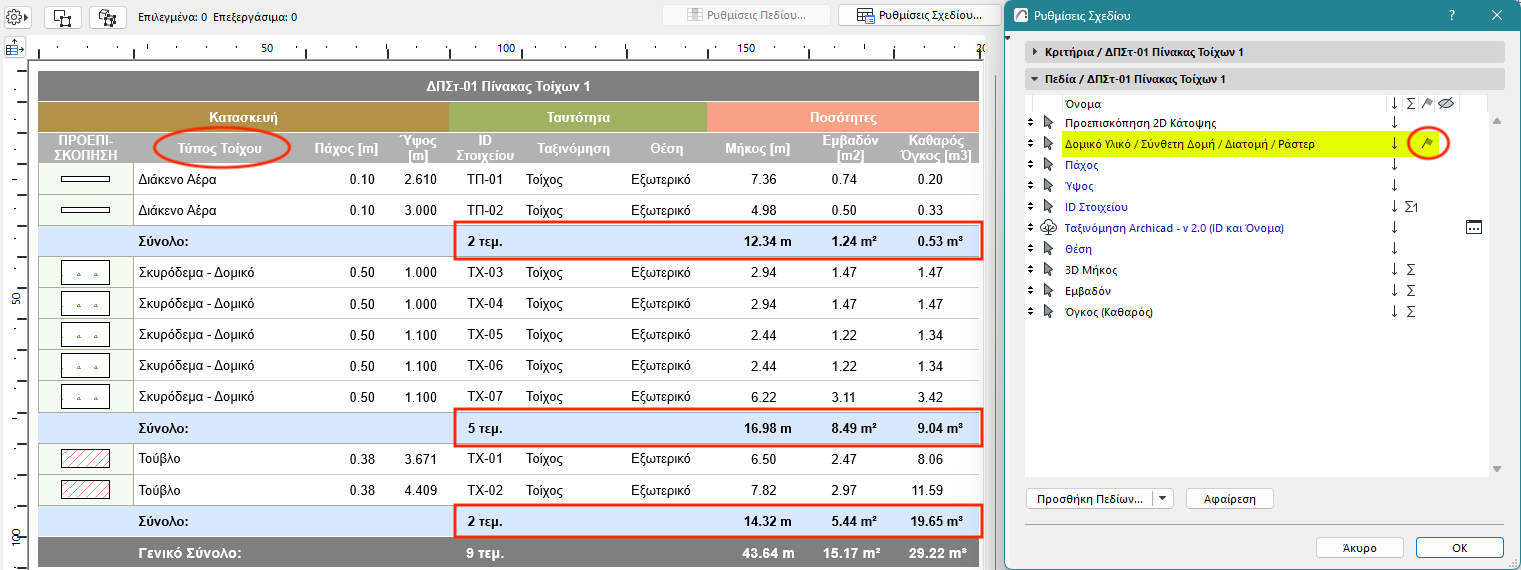

Εάν έχετε επιλέξει πεδία για την εμφάνιση των Γενικών Συνόλων τους, μπορείτε επίσης να τα υποδιαιρέσετε σε "Σύνολα", με βάση ένα πεδίο.
1.Στο πάνελ Πεδία των Ρυθμίσεων Σχεδίου, επιλέξτε ένα πεδίο με βάση το οποίο θα υποδιαιρέσετε τον πίνακα και εμφανίστε το εικονίδιο της σημαίας δίπλα σε αυτό το πεδίο.
Εδώ, το πεδίο "Δομικό Υλικό/Σύνθετη Δομή/Διατομή" παίρνει τη σημαία. (Το πεδίο αυτό ονομάζεται Τύπος Τοίχου, στον πίνακα).
2.Ως αποτέλεσμα:
•Τα καταχωρημένα στοιχεία υποδιαιρούνται πλέον με βάση τον Τύπο Τοίχου (το πεδίο που επισημαίνεται)
•Δημιουργούνται νέα κελιά Συνόλων για κάθε υποδιαίρεση (η κατηγορία κελιών είναι "Σύνολο")
Χρησιμοποιήστε τις Επιλογές > Προτιμήσεις Μελέτης > Κανόνες Υπολογισμού για να ορίσετε τον τρόπο με τον οποίο θέλετε να υπολογίζετε τα Γενικά Σύνολα: είτε να προσθέτετε τις εμφανιζόμενες (στρογγυλοποιημένες) τιμές Συνόλου, είτε να προσθέτετε τα Σύνολα χρησιμοποιώντας τις ακριβείς τιμές τους.
Δείτε: Προτιμήσεις Κανόνων Υπολογισμού

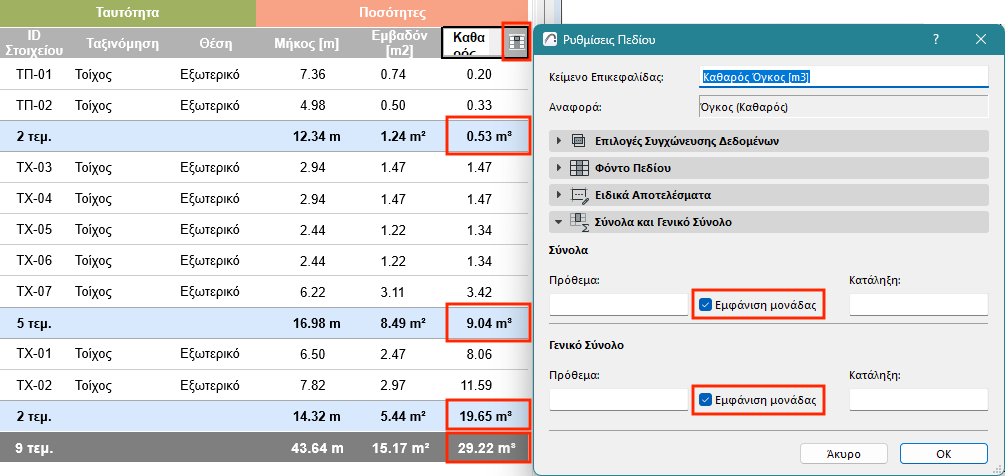

Εμφάνιση μονάδων ή προσθήκη ειδικού κειμένου
Για τα πεδία που περιλαμβάνουν μία τιμή Συνόλου/Γενικού Συνόλου, μπορείτε να εμφανίσετε τις μονάδες τους (εάν είναι σχετικές) ή/και ειδικό κείμενο.
1.Για κάθε πεδίο πίνακα: Ανοίξτε τις Ρυθμίσεις Πεδίου:
• Κάντε κλικ στο εικονίδιο Πεδίο μέσα από το κελί ή στο κουμπί Ρυθμίσεις Πεδίου στο επάνω μέρος του πίνακα
2.Στο πάνελ Σύνολα και Γενικό Σύνολο:
•Τσεκάρετε Εμφάνιση μονάδας (διαθέσιμο για πεδία που εμφανίζουν δεδομένα με βάση μονάδα)
•Προσθέστε ειδικό πρόθεμα ή/και επίθημα

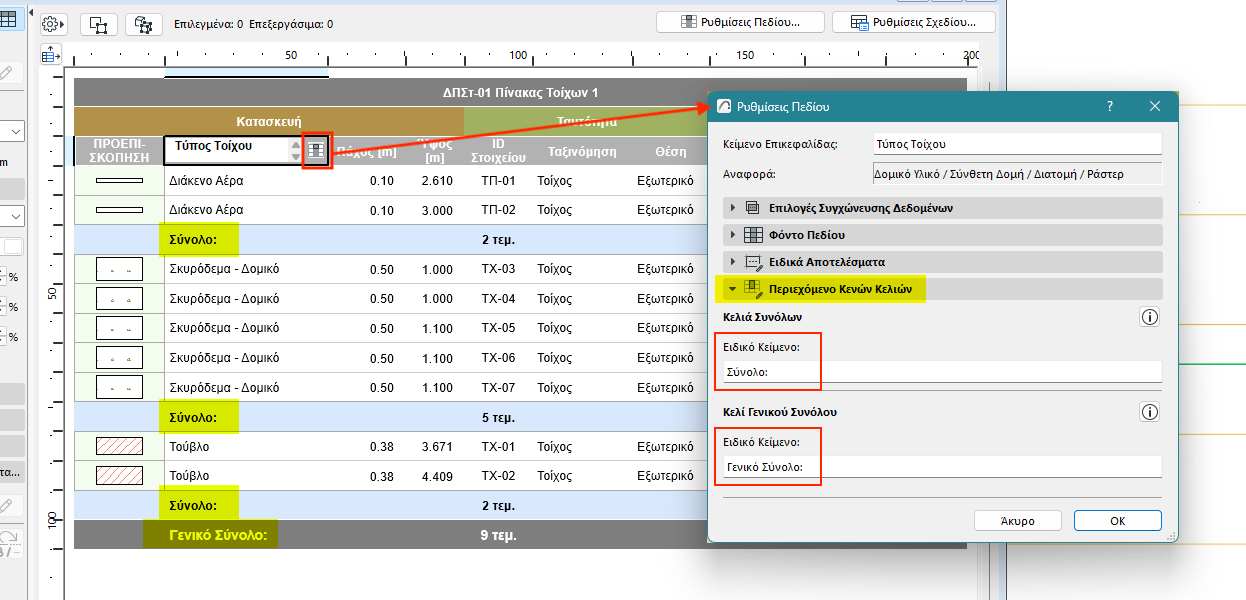

Ειδικό κείμενο για κενά πεδία "Σύνολο"
Εάν ο πίνακας έχει ρυθμιστεί ώστε να εμφανίζει Σύνολα/Γενικά Σύνολα σε ορισμένα πεδία, αλλά τα σύνολα δεν είναι σημαντικά για ορισμένα από τα άλλα πεδία, αυτά τα κελιά παραμένουν κενά.
Σε αυτά τα κενά κελιά, μπορείτε να προσθέσετε οποιοδήποτε ειδικό κείμενο.
1.Για το κενό πεδίο πίνακα: Ανοίξτε τις Ρυθμίσεις Πεδίου:
•Κάντε κλικ στο εικονίδιο Πεδίο μέσα από το κελί ή στο κουμπί Ρυθμίσεις Πεδίου στο επάνω μέρος του πίνακα
2.Χρησιμοποιήστε το πάνελ Περιεχόμενο Κενών Κελιών για να εισάγετε ειδικό κείμενο για τα κενά πεδία Σύνολο ή/και Γενικό Σύνολο. (Αυτό το πάνελ είναι διαθέσιμο μόνο εάν το Σύνολο ή το Γενικό Σύνολο δεν είναι ενεργοποιημένο για αυτό το πεδίο.)
Σημείωση: Το ειδικό κείμενό σας - ακόμη και αν εισάγετε αριθμούς - ερμηνεύεται ως συμβολοσειρά και δεν θα λαμβάνεται υπόψη ως τιμή για τους υπολογισμούς του πίνακα.
Δείτε επίσης Εμφάνιση ειδικού κειμένου για μηδενικά ή αγνοούμενες τιμές.
