Προσθήκη Κριτηρίων : Ποια στοιχεία πρέπει να παρατίθενται;

Χρησιμοποιήστε το πάνελ Κριτήρια των Ρυθμίσεων Σχεδίου για να ορίσετε Κριτήρια Στοιχείων/Συστατικών/Επιφανειών για την παράθεσή τους.

1.Ανοίξτε τις Ρυθμίσεις Σχεδίου

2.Κάντε κλικ στο κουμπί Προσθήκη Κριτηρίων.

•Εξ ορισμού, αυτό το κουμπί ανοίγει τη λίστα Παράμετροι και Ιδιότητες που είναι διαθέσιμες στη μελέτη (η λίστα μπορεί να φιλτράρεται ανάλογα με άλλα κριτήρια που έχετε ήδη επιλέξει)

•Η επιλογή των κριτηρίων είναι κοινή σε πολλές λειτουργίες. Για μία περιγραφή, δείτε: Καθορισμός Κριτηρίων Στοιχείου.

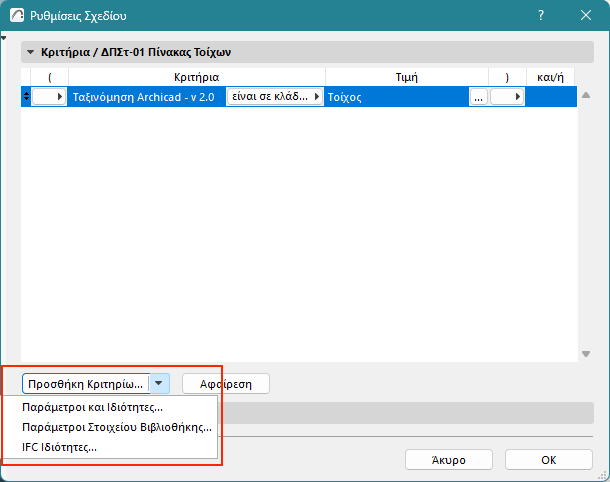

•Ή χρησιμοποιήστε το αναδυόμενο παράθυρο του κουμπιού Προσθήκη Κριτηρίων για να αποκτήσετε πρόσβαση στις Παραμέτρους Στοιχείου Βιβλιοθήκης ή στις IFC Ιδιότητες:

Πρόσθετα Κριτήρια και Πεδία: Παράμετροι Στοιχείου Βιβλιοθήκης

Καθορισμός Κριτηρίων Στοιχείου, χρησιμοποιώντας IFC Δεδομένα

Καθορισμός Σύμπλοκων Κριτηρίων

•Σημειώστε ότι εάν θέλετε να παρατίθενται στη λίστα πολλοί Τύποι Στοιχείων, πρέπει να τα συνδέσετε με μία δήλωση “ή”.

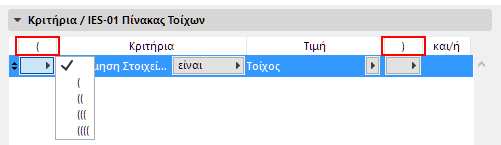

•Αν είναι αναγκαίο, χρησιμοποιήστε τις στήλες Άνοιγμα Παρενθέσεων και Κλείσιμο Παρενθέσεων των Ρυθμίσεων Σχεδίου για να διαμορφώσετε ένθετα (διαπλεκόμενα) κριτήρια για πιο σύνθετα σχέδια

Κάθε “άνοιγμα” πρέπει να έχει το αντίστοιχο “κλείσιμο”, ώστε το σχέδιο να είναι λογικό. Αν υπάρχει κάποιο λάθος στη λογική των παρενθέσεων, η προειδοποίηση Μη αποδεκτά κριτήρια! θα εμφανιστεί στο κάτω μέρος του πάνελ.

Παράδειγμα Σύμπλοκων Κριτηρίων

Ας υποθέσουμε ότι θέλετε μία λίστα όλων των Τοίχων, των Πλακών και των Υποστυλωμάτων που ανήκουν σε ένα συγκεκριμένο ριζόχαρτο.

Για να καλύπτει αυτά τα κριτήρια, ένα στοιχείο πρέπει:

1.να είναι Τοίχος Ή Πλάκα Ή Υποστύλωμα.

ΚΑΙ

2.να βρίσκεται σε αυτό το συγκεκριμένο ριζόχαρτο

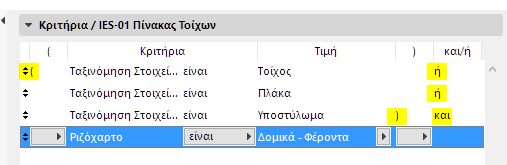

Σημειώστε τις παρενθέσεις στην παρακάτω εικόνα, που εσωκλείουν την ομάδα των τριών τύπων στοιχείων.
