Παράμετρος

Σύντομη Περι­γραφή

Εκτενής Περιγραφή

Τοιχοπέτα­σμα - Γωνία Κλίσης

Γωνία Κλίσης του τοιχοπετάσματος

Ίδια τιμή με εκείνη της Γενικής παραμέ­τρου "Γωνία Κλίσης".

Μήκος

Μήκος του στοιχείου Τοιχοπέτασμα.

Αριθμός των Πάνελ

Αριθμός των πάνελ στο Τοιχοπέτασμα

Γωνία Μοτί­βου

Γωνία Στροφής των Γρ. Πλέγματος σει­ράς, μετρημένη δεξιόστροφα από τις Γρ. Πλέγματος στή­λης. Αυτή η γωνία καθορίζεται στο πάνελ Μοτίβο Πλέγ­ματος των Ρυθμί­σεων Διάταξης Τοιχοπετάσματος, κάτω από τις Σειρές.

Εμβαδόν Επιφάνειας μαζί με Όρια

Εμβαδόν επιφά­νειας του Τοιχοπετά­σματος, συμπεριλαμβανομέ­νου του εμβαδού επιφάνειας των Πλαισίων (Όριο).

Εάν τα Πλαίσια (Όριο) τοποθετούνται “Εσωτερικά στο Πλέγμα” (Ρυθμίσεις Τοι­χοπετάσματος/Σύστημα Τοιχοπετάσμα­τος/ Τοποθέτηση Μέλους: Τοποθέτηση Πλαισίων (Όρια) “Το Όριο Εσωτερικά”), τότε αυτή η παράμετρος είναι ίση με τη γενική παράμετρο Εμβαδόν Επιφάνειας του Τοιχοπετάσματος.

Εάν τα Πλαίσια (Όριο) τοποθετούνται “Εξωτερικά στο Πλέγμα” ή “Αξονικά στο Πλέγμα”, τότε η τιμή αυτής της παραμέ­τρου θα υπερβαίνει τη γενική παράμετρο Εμβαδόν Επιφάνειας, διότι τα Πλαίσια (Όριο) ξεπερνούν τη γραμμή ορίου.

Εάν χρησιμοποιείτε ένα Αόρατο Πλαίσιο για το Πλαίσιο (Όριο) (Ρυθμίσεις Τοιχοπε­τάσματος/Σύστημα Τοιχοπετάσματος/Πλαίσια: Όριο), τότε η τιμή αυτής της παραμέτρου θα είναι μικρότερη από τη γενική παράμετρο Εμβαδόν Επιφάνειας.

Συνολικό Μήκος Πλαι­σίων Περι­γράμματος

 Συνολικό μήκος όλων των πλαισίων κατά μήκος του εξω­τερικού περιγράμ­ματος του Τοιχοπετάσματος

Πλαίσια, με κλάση Πλαισίου που έχει ορι­στεί σε "Διαίρεση" δεν υπολογίζονται

Συνολικό Μήκος Ειδι­κών Πλαι­σίων

 Συνολικό μήκος όλων των Πλαισίων με κλάση Πλαισίου "Ειδικό"

 Η επεξεργασία των παραμέτρων ενός Πλαισίου το αλλάζει σε "Ειδικό"

Συνολικό Μήκος Πλαι­σίων

Σύνολο των μηκών όλων των πλαισίων του Τοιχοπετάσμα­τος. Εάν το σχήμα του Πλαισίου δεν είναι ενιαίο, τότε η τιμή του μήκους Πλαισίου υπολογίζε­ται λαμβάνοντας υπόψη τον μέσο όρο μικρότερων και μεγαλύτερων μηκών.

  Εάν το σχήμα του Πλαισίου δεν είναι ενι­αίο, τότε η τιμή του μήκους Πλαισίου υπο­λογίζεται λαμβάνοντας υπόψη τον μέσο όρο μικρότερων και μεγαλύτερων μηκών

Συνολικό Μήκος Πλαι­σίων που Ανήκουν στον Κύριο Άξονα

Συνολικό μήκος πλαισίων κατά μήκος του κύριου (κατακόρυφου) άξονα

Ο κύριος άξονας αντιστοιχεί στις "στήλες" του πλέγματος Τοιχοπετάσματος.

Συνολικό Μήκος Πλαι­σίων που Ανήκουν στον Δευτε­ρεύοντα Άξονα

Συνολικό μήκος των πλαισίων κατά μήκος του δευτερεύ­οντος (οριζόντιου) άξονα

Ο οριζόντιος άξονας αντιστοιχεί στις "σει­ρές" του πλέγματος Τοιχοπετάσματος.

Συνολικό Εμβαδόν Επιφάνειας Πάνελ

Συνολικό εμβαδόν επιφάνειας όλων των πάνελ του Τοι­χοπετάσματος. Το Συνολικό Εμβαδόν Επιφάνειας Πάνελ εμφανίζεται όταν βλέπετε το Τοιχοπέ­τασμα σε φάση Επεξεργασίας, με ορατά μόνον τα Πάνελ.

 Αυτή η τιμή δεν περιλαμβάνει την επιφά­νεια των πλαισίων μεταξύ των πάνελ.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Ανατολικής Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν ανατολικά. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.

 Δείτε επίσης Σύντμηση Προσανατολι­σμού.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Βόρειας Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν προς τον βορρά. Η "κατεύ­θυνση προσανατο­λισμού" βασίζεται στο κανονικό διάνυ­σμα της επιφάνειας κάθε πάνελ, στην προβολή της στην κάτοψη.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Βόρειο-Ανα­τολικής Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν βορειοανατολικά. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Βόρειο-Δυτικής Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν βορειοδυτικά. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.

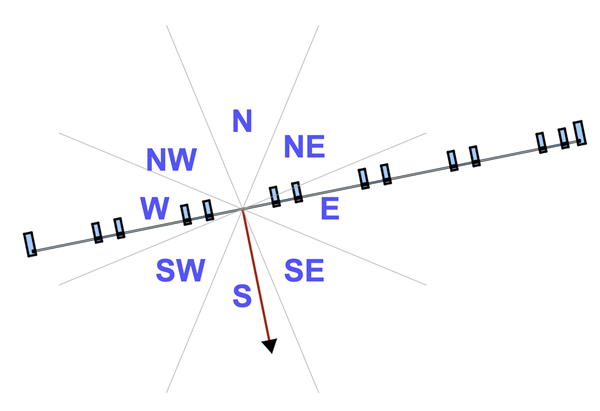

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Νότιας Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν Νότια. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Νότιο-Ανα­τολικής Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν νοτιοανατολικά. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Νότιο-Δυτι­κής Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν προς νοτιοδυτικά. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.

Συνολικό Εμβαδόν Επιφάνειας των Πάνελ Δυτικής Όψης

Άθροισμα όλων των πάνελ Τοιχοπετά­σματος που βλέ­πουν δυτικά. Η "κατεύθυνση προ­σανατολισμού" βασίζεται στο κανο­νικό διάνυσμα της επιφάνειας κάθε πάνελ, στην προ­βολή της στην κάτοψη.
